Этот помощник по нагрузкам позволяет импортировать реакции опор узлов из другой модели и назначать их в качестве нагрузок. Таким образом, модели могут быть цифрово связаны в качестве позиции статик. Связанные модели управляются в регистрах данных модели в разделе Зависимые модели.
Модель
В регистре Модель выбираете модель, реакции опор которой должны быть импортированы. Эта "исходная модель" в помощнике по нагрузкам обозначается как 'Связанная модель'. Обратите внимание на следующее:
- Текущая модель и связанная модель должны находиться в одном и том же проекте .
- Обе модели должны иметь разные идентификаторы модели (см. Главу Параметры модели ).
- Связанную модель не нужно открывать.
- Связанную модель необходимо сохранить с результатами. Если этого не сделать, нельзя будет импортировать реакции опор.
Выберите в списке 'Связанная модель' "исходную модель" (см. изображение Новый помощник по нагрузкам | Перенос реакций опор). Вы также можете сделать выбор в Dlubal Center, используя кнопку
.
Объекты
В регистре Объекты присваиваются реакции опор связанной модели узлам текущей модели.
Переносить из опорных объектов
На текущем этапе разработки (август 2023 года) доступен только ручной тип соединения объектов. Необходимо указать объекты вручную.
Переносить из объектов связанной модели
По умолчанию для импорта учитываются все узлы, на которых в связанной модели представлены реакции опор. Если вы хотите учитывать только определенные узлы, отключите флажок 'Все'. Затем вы можете ввести номера опорных узлов для исходной модели.
Переносить в объекты текущей модели

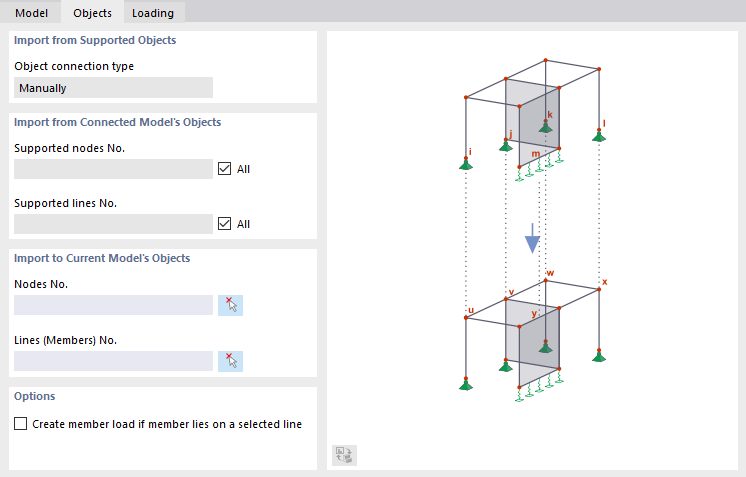

Введите номера узлов, в которых должны действовать реакции связанной модели как нагрузки. С помощью кнопки
можно выбрать объекты в рабочем окне.
Нагрузка
Регистр Нагрузка управляет назначением нагрузок в нагрузочных случаях связанной и текущей модели.
Категории
'Тип связи нагрузок' определяет, как нагрузочные случаи свяжутся между двумя моделями. Список содержит два пункта:
- Вручную: В разделе 'Связанные нагрузки' вы можете указать, как связать нагрузочные случаи связанной модели с таковыми в текущей модели (см. изображение Выбор связанных нагрузок).
- Автоматически: Программа связывает реакции опор связанной модели почленно с соответствующими номерами нагрузочных случаев текущей модели.
Связанные нагрузки

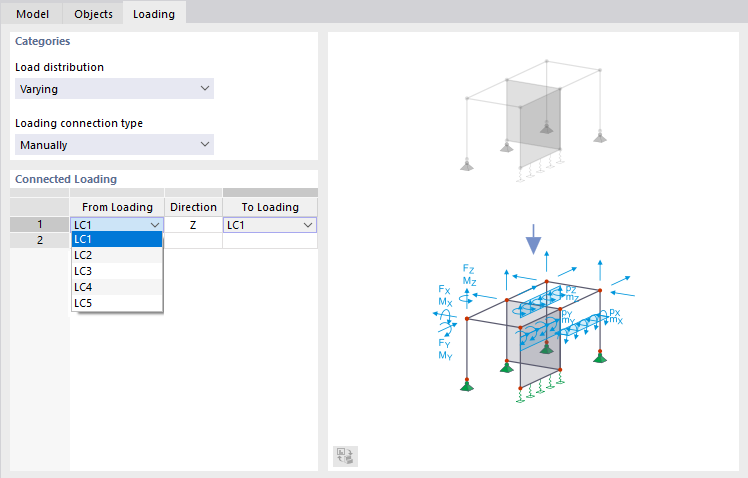

При выборе типа связи нагрузок 'Вручную' вы можете индивидуально указать, как должны быть связаны нагрузочные случаи связанной модели с таковыми в текущей модели: Воспользуйтесь списками в столбцах 'От нагрузки' и 'К нагрузке', чтобы выбрать соответствующие номера нагрузочных случаев (см. изображение Выбор связанных нагрузок). При автоматическом назначении такие варианты не доступны. RSTAB связывает реакции опор по номерам с соответствующими нагрузочными случаями.

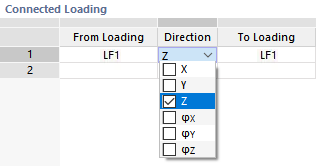

В списке 'Направление' вы можете выбрать, какую(ие) компоненту(ы) реакций опор следует учитывать при импорте. Доступны и силы, и моменты.
Сгенерированные нагрузки
При переносе реакций опор можно сохранить нагрузки в качестве сгенерированных нагрузок, как это обычно возможно, или разложить их на отдельные нагрузки. Эта возможность описана в Главе Помощники по нагрузкам. Для реакций опор дополнительно можно выбрать, сохранять ли связь с исходной моделью. В контекстном меню помощника по нагрузкам доступны два варианта.
Если вы хотите полностью разорвать связь, используйте опцию Отключить зависимую модель. Это отключает флажок 'Переносить реакцию опоры' в диалоге редактирования нагрузки (см., например, Главу Узловые нагрузки).
