Регистр База управляет общими настройками для классификации и комбинации нагрузочных случаев. Здесь вы можете задать, будут ли нагрузочные случаи комбинироваться автоматически и по какому стандарту это будет происходить.
Мастер классификации нагрузочных случаев и комбинирования

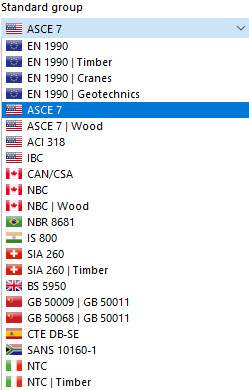

Контрольное поле 'Стандарты для мастера комбинаций и классификации' активировано по умолчанию. Это позволяет назначать нагрузочные случаи так называемым категориям воздействий. На этой основе нагрузочные случаи комбинируются в соответствии с определенными стандартами. Стандарт по умолчанию задан тот, который вы установили в основных данных модели (см. изображение Выбор национального приложения ). При необходимости вы можете выбрать другой стандарт из списка 'Группа стандартов'.
В зависимости от нормативной документации можно выбрать в списке 'Национальное приложение | Версия' либо приложение, либо версию стандарта.
Опции
В этом разделе вы можете задать способ комбинирования нагрузочных случаев.
Мастер комбинаций
Мастер комбинаций включен по умолчанию. Он поддерживает вас в задаче классификации нагрузочных случаев в соответствии с нормами и наложении их в комбинации воздействий с учетом расчетных ситуаций. При пролистывании разных вкладок данного диалога комбинации нагрузок создаются автоматически. Они служат основой для расчетов в дополнениях для проектирования.
Вы можете проверить параметры мастера комбинаций в диалоге 'Редактирование мастера комбинаций' (см. главу Мастера комбинаций).
Комбинации результатов
Для статического анализа обычно создаются комбинации нагрузок, чтобы правильно учитывать нелинейные эффекты. Комбинации результатов, напротив, накладывают результаты нагрузочных случаев или комбинаций, как это может потребоваться, например, для динамических исследований.
Если вы активируете контрольное поле 'Комбинации результатов', вы можете вручную определить комбинации результатов в дополнительной вкладке данного диалога (см. главу Комбинации результатов).
Если вы активируете контрольное поле 'Скобки', вы можете составить сложную комбинацию результата через вложение критериев (см. изображение Комбинация результата с подкомбинациями ). 'Промежуточные результаты' позволяют задать дополнительные параметры комбинации, которые могут использоваться для расчета.
Названия комбинаций в соответствии с категорией воздействия
Контрольное поле управляет тем, будут ли названия комбинаций воздействий отображаться с обозначениями воздействий ("1.35 * E1 + 1.50 * E2 + 0.75 * E3") или с обозначениями категорий воздействий ("1.35G + 1.50QI A + 0.75Qs").
Автоматическое назначение соответствующих нагрузочных комбинаций
Если вы используете несколько расчетных ситуаций (например, для расчетов в предельных состояниях несущей способности и эксплуатации), воздействия в комбинациях учитываются с различными частичными коэффициентами надежности. С помощью контрольного поля вы можете установить, нужно ли показывать в деталях комбинации нагрузок также "родственные" комбинации из тех же нагрузочных случаев, но наложенные с другими коэффициентами (см. вкладку 'Соответствие' в Комбинациях нагрузок). Если контрольное поле не отмечено, отображаются только критерии выбранной комбинации.
Статистика
Этот раздел предоставляет обзор текущих нагрузочных случаев и созданных комбинаций в разных вкладках.
