Объектная привязка облегчает расчёт конструктивной системы при размещении стержней в рабочем окне. В дополнение к узлам, можно использовать различные точки привязки.
В качестве параметра «Норматив» активируются узлы, центры и точки решетки линий как точки привязки. Например, при размещении нового стержня и приближении указателя к объекту, появятся на нем назначенные символы. Они описаны в {%ref#table]] ниже.

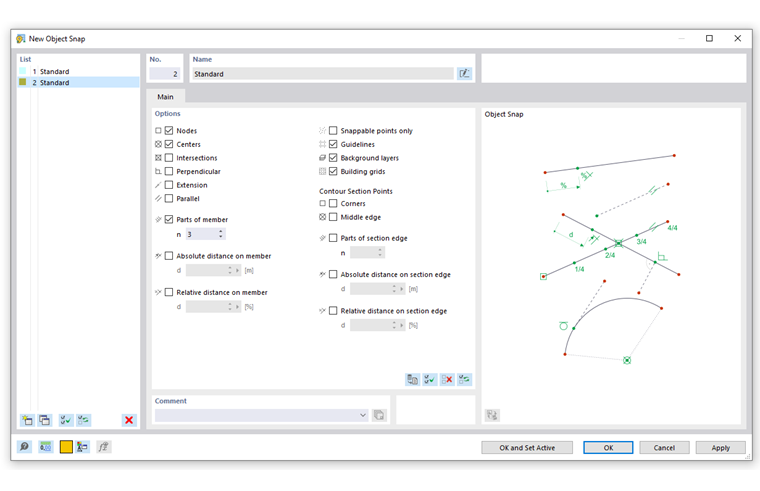

Вы можете использовать флажки для управления точками привязки, которые должны использоваться:
| Объект | Точки привязки |
|---|---|
| Узлы | Свободные узлы и узлы стержней |
| Центры и фокусы | При перемещении указателя недалеко от центра стержня, он встанет на место. |
| Пересечения | Точки пересечения двух стержней, не имеющих общего узла |
| Перпендикуляр | Перпендикулярное соединение к стержню |
| Удлинение | Подключение к прямой линии предварительно выбранного стержня (кратковременное касание указателя) |
| Параллельно | Размещение параллельного стержня: После установки начального узла, переместите указатель мыши по стержню шаблона. Как только указатель приблизится к возможному конечному узлу нового стержня, так что он будет расположен параллельно шаблону, на стержнях появится параллельный символ. |
| Тангенциально | Точка касания на дуге окружности (не имеет отношения к RSTAB) |
| Четверти круга | Места для деления окружности в точках четвертей (не актуально для RSTAB) |
| Части | Точки деления стержней: При перемещении указателя над стержнем, он фиксируется на заданных делениях 'n'. Данное разделение отображается в качестве разрыва на указателе. |
| шаг | Места для разделения стержней, заданные в абсолютном или относительном расстоянии: При перемещении указателя над стержнем, он фиксируется на определенных расстояниях 'd' от начала и конца стержня. |
| Только фиксируемые точки | Размещение узлов только на уже заданных объектах, не в рабочей плоскости |
| Направляющие | Пересечение двух направляющих |
| Слои фона | Пересечения двух линий из фоновых слоёв |
| Решётки зданий | Пересечения двух линий решётки здания |
Параметры для 'точек контурного сечения' предоставляют возможности привязки для местоположений на визуализированном сечении, таких как углы, края или угловые расстояния на краях сечения. Точки привязки появляются рядом с узлами задания стержней.
Панель инструментов CAD
На панели инструментов CAD под таблицами можно включать и выключать фиксацию объекта, а также отдельные функции фиксации.
Кнопки имеют следующие функции:
|
Отключает функцию привязки для Точки сетки вкл и выкл |
|
Включение и выключение фиксации объекта |
|
Привязать к свободным узлам и узлам линий |
|
Фиксация к центрам и фокусам |
|
Фиксация к пересечениям |
|
Привязать к перпендикулярным точкам |
|
Фиксация к расширениям |
|
Привязать к параллельным линиям |
|
Фиксация к касательным |
|
Привязка к круговым квадрантам (не актуально для RSTAB) |
|
Привязать к точкам деления линий |
|
Привязать к расположению линий с абсолютным расстоянием |
|
Привязать к расположениям линий с относительным расстоянием |
|
Фиксация к только фиксируемым точкам |
|
Привязать к точкам пересечения решётки здания |
|
Привязать к точкам пересечения направляющих |
|
Привязать к точкам пересечения фоновых слоев |
