Результирующие комбинации

Результирующее сочетание (ЕК) накладывает результаты загружений в соответствии с определенными критериями комбинации. Можно комбинировать результаты загружений, сочетаний загружений и результирующих сочетаний. Результирующие сочетания в первую очередь применяются в динамических исследованиях.

Вкладка 'Результирующие сочетания' доступна, если

• в вкладке 'Базис' активировано контрольное поле Результирующие сочетания или
• используется Ассистент комбинаций для генерации результирующих сочетаний.

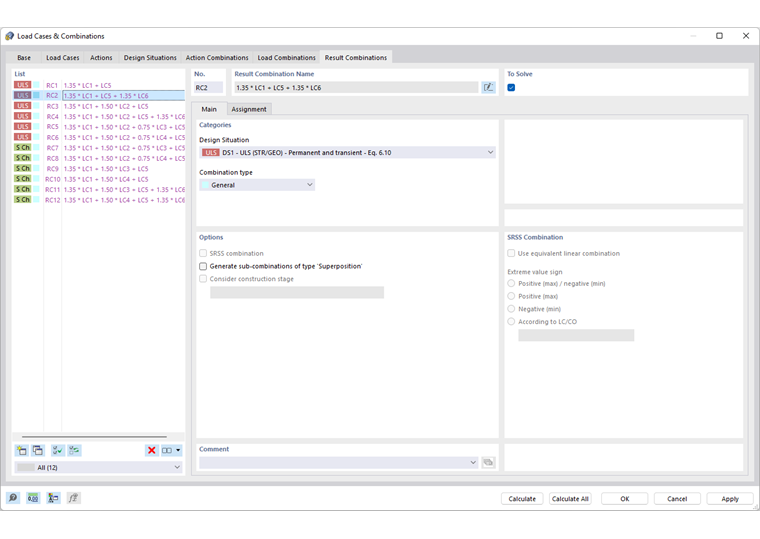

Диалоговое окно «Загружения и комбинации», вкладка «Комбинации результатов»

При активации вкладки результирующие сочетания создаются по правилам сочетания нормы. Они перечислены, упорядоченные по расчетным ситуациям. Если вы отключили ассистент комбинаций в основной вкладке Базис , вы должны создать результирующие сочетания вручную (см. раздел Ручное определение результирующего сочетания).

'Имя результирующего сочетания' представляет собой краткое обозначение. Оно основано на коэффициентах безопасности и номерах загружений и отражает правила сочетаний.

Контрольное поле 'Выбираемые для расчёта' управляет, будет ли выбранное результирующее сочетание рассмотрено в расчете.

Базис

Вкладка Базис управляет общими сведениями о результирующем сочетании, которое выбрано в 'Списке' слева.

Категории

'Расчетная ситуация' описывает, по каким нормативным требованиям комбинируются загружения (см. главу Расчетные ситуации).

'Тип сочетания' управляет тем, по каким критериям осуществляется наложение результатов. Если использовался ассистент комбинаций, здесь появится запись 'Общие'. Для пользовательского результирующего сочетания в списке предусмотрены следующие варианты:

• Общие: Критерии связи могут быть индивидуально настроены в вкладке 'Присвоение'.
• Охватывающее - Постоянное: Загружения и сочетания, входящие в сочетание, всегда учитываются ('/p'), но взаимно исключают друг друга ('или'). Таким образом, ЕК представляет охватывающее с наихудшими результатами каждой из компонент.
• Охватывающее - Временное: Загружения и сочетания, входящие в сочетание, учитываются только если приносят неблагоприятный вклад в результат. Они взаимно исключают друг друга ('или'). ЕК представляет охватывающее из результатов компонент. Однако знаки могут приводить к тому, что результаты компонентов не включаются, если они не влияют на экстремальные значения.
• Перекрытие: Все загружения и сочетания, входящие в сочетание, всегда учитываются ('p') и складываются ('+'). Перекрытие вычисляет сумму всех результатов. Максимальные или минимальные значения отсутствуют.

Опции

Обычно результаты комбинируются аддитивно: B = A₁ + A₂ + A₃ + ... + A_n. Для пользовательского результирующего сочетания доступно контрольное поле 'SRSS-Комбинация'. Оно применяет наложение по методу square root of the sum of the squares: B = √(A₁² + A₂² + A₃² + ... + A_n²). Этот подход важен для модальных анализов. В разделе SRSS-Комбинация вы можете определить, как обрабатываются знаки экстремальных значений.

Контрольное поле 'Генерировать подкомбинации типа Перекрытие' обеспечивает, что компоненты в результирующем сочетании создаются в виде отдельных комбинаций. Так можно увидеть, какие комбинации используются для наложения результатов и какие критерии к ним применяются.

SRSS-Комбинация

Этот раздел доступен, когда в разделе 'Опции' активировано контрольное поле 'SRSS-Комбинация'. Здесь вы можете указать, как комбинируются модальные ответы и как обрабатываются знаки.

Стандартная форма правила SRSS комбинирует результаты квадратично по описанному выше методу square root of the sum of the squares. Знаки при этом теряются. При использовании контрольного поля 'Использовать эквивалентную линейную комбинацию' правило SRSS применяется как эквивалентная линейная комбинация. Это позволяет получить результаты, такие как соответствующие внутренние усилия. Они обычно гораздо меньше, чем по стандартной форме правила SRSS. Результаты эквивалентной линейной комбинации внутренно согласованы, и соответствующие знаки корректны по отношению к ведущему внутреннему усилию.

С помощью полей выбора для 'Знака экстремального значения' вы можете настроить, какие экстремальные значения загружений вовлекаются в наложение и должны ли сохраняться знаки. Таким образом, экстремальные значения модальных внутренних усилий и деформаций, а также соответствующие результаты ведущей компоненте определяются с правильными знаками.

Присвоение

Во вкладке Присвоение вы можете проверить, какие загружения или сочетания загружений включены в выбранное результирующее сочетание и по каким критериям они комбинируются. Здесь также можно вручную установить критерии комбинации.

Присвоение загружений для комбинации результатов

Присвоено для ЕК

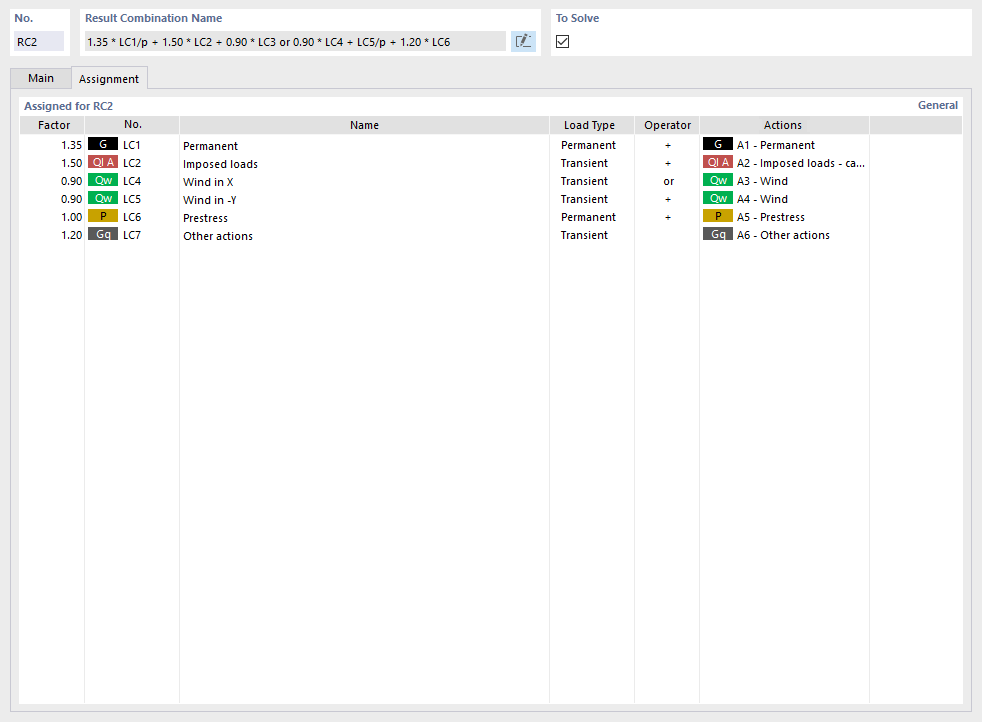

В таблице перечислены загружения результирующего сочетания. Указанные в столбце 'Коэффициент' значения основаны на частных коэффициентах безопасности и коэффициентах комбинации согласно норме. Они устанавливаются в зависимости от расчетной ситуации и категории воздействия.

'Тип нагрузки' описывает, как каждое загружение учитывается в наложении:

• Постоянная: Нагрузка эффективна в любом случае.
• Временная: Нагрузка учитывается только если результаты приводят к увеличению внутренних усилий и деформаций.

'Оператор' выражает, как загружения связаны:

• +: Символ обозначает аддитивную комбинацию. Загружение учитывается независимо от другого загружения, как только результаты становятся неблагоприятными.
• или: Критерий обозначает альтернативную комбинацию. Результаты определенных загружений исключают друг друга, как, например, ветер. Учитываются только значения нагрузки, вызывающей наихудший вклад.

Ручное определение результирующего сочетания

С помощью кнопки в конце 'Списка' можно вручную добавить результирующее сочетание. Вкладка 'Присвоение' будет соответствующим образом адаптирована. Эта схема также применяется, если вы используете ассистент комбинаций и в вкладке 'Базис' активируете контрольное поле 'Результирующие сочетания'.

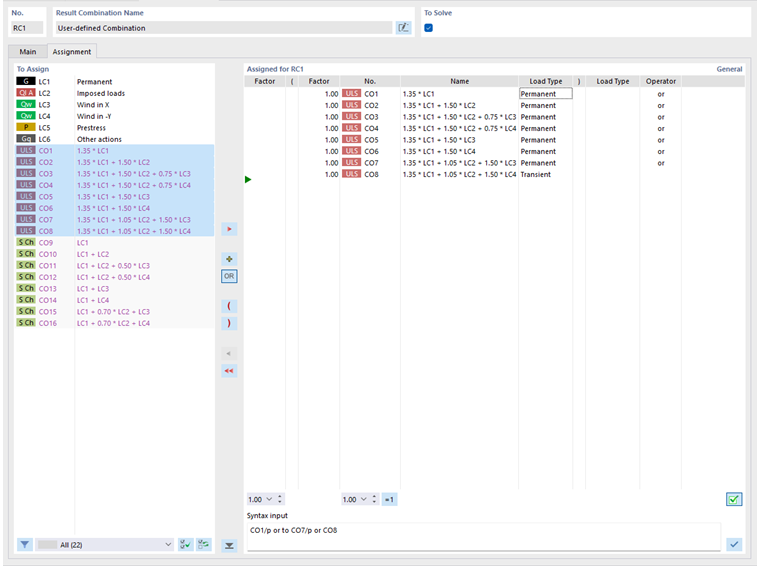

Ручное задание сочетаний результатов

В столбце 'Назначить' перечислены все существующие загружения, сочетания загружений и результирующие сочетания. Для переноса записи в список 'Присвоено для ЕК' вы можете использовать следующие методы:

• Дважды щелкните по записи.
• Выберите запись или несколько записей, удерживая клавишу Ctrl. Затем нажмите кнопку .

Кнопки и управляют, какой Оператор используется при связывании записей:

• +: Загружения складываются.
• OR: Загружения действуют альтернативно.

Чтобы изменить 'Коэффициент' загружения или комбинации, активируйте первый столбец соответствующей строки. Введите правильный коэффициент или выберите его из списка.

Аналогично вы можете настроить 'Тип нагрузки' и 'Оператор': активируйте поле и выберите подходящий элемент в списке.

Раздел 'Ввод синтаксиса' позволяет напрямую определить результирующее сочетание. Пишите загружения или комбинации с коэффициентом, символом типа нагрузки ('/p' или без) и оператором ('+' или 'или'). Установите критерий определения с помощью кнопки .

Соответствующие комбинации

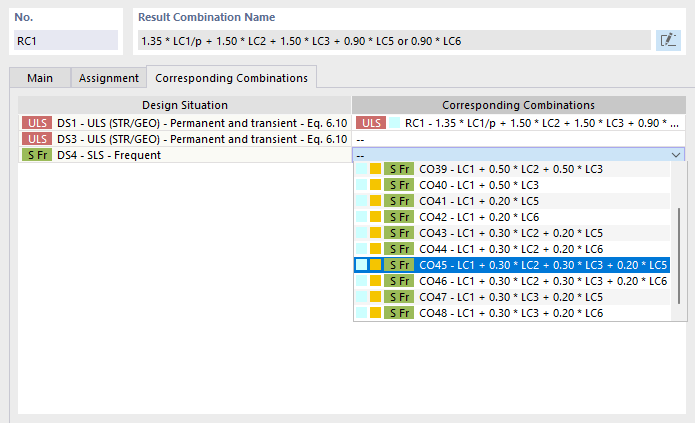

Во вкладке Соответствующие комбинации вы можете установить "сопутствующие" комбинации, получающиеся из тех же загружений для каждой расчетной ситуации.

Установить соответствующие сочетания для ситуаций проектирования

Принцип более подробно описан в главе Сочетания загружений.
