Модели

Категория « Модели » в центре Dlubal содержит обзор ваших проектов и файлов моделей.

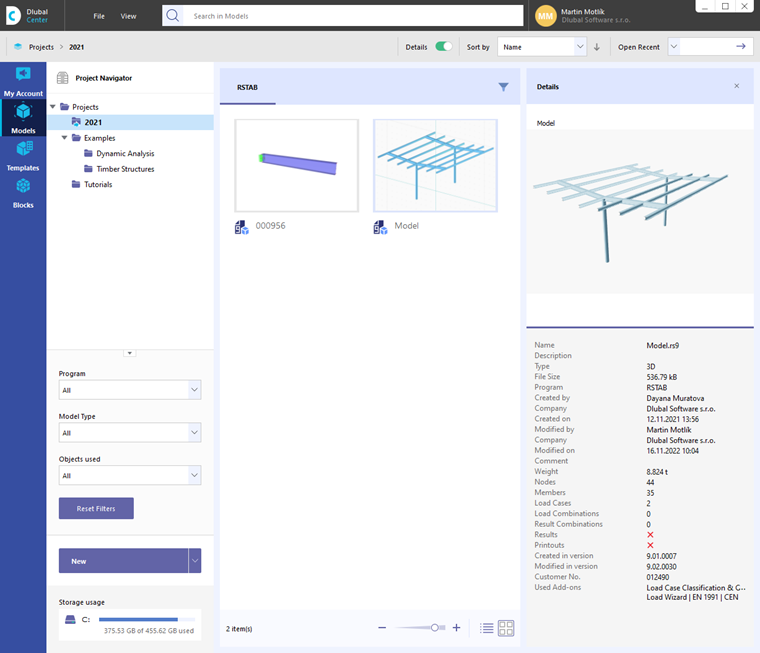

Организация моделей в центре Dlubal

При расчете конструкции, проект часто подразделяется на несколько позиций. В программе RSTAB мы называем данные позиции «Моделями». Навигатор проектов помогает вам управлять проектами и моделями ваших приложений Dlubal.

Навигатор проектов для управления проектами

Ваши проекты перечислены в навигаторе слева. При щелчке по проекту в данном дереве каталогов, вы можете увидеть модели этого проекта, показанные справа.

Актуальный проект

Текущий проект выделен жирным шрифтом и обозначен синей стрелкой у значка папки. в меню. Чтобы установить другой проект в качестве текущего (например, для автоматического сохранения новых моделей в этом проекте), щелкните по проекту правой кнопкой мыши. Затем выберите в контекстном меню возможность « Задать как актуальный ».

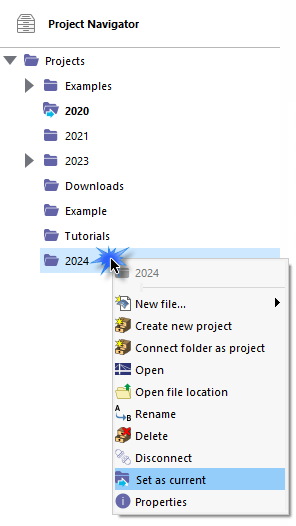

Открытие контекстного меню проекта

Свойства проекта

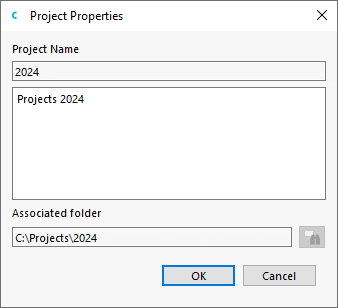

Вы можете выбрать опцию Свойства в контекстном меню, чтобы изменить описание проекта или проверить каталог.

Изменить свойства проекта

запись Открыть расположение файла в контекстном меню открывает проводник Windows. Здесь вы можете увидеть все файлы, содержащиеся в выбранной папке проекта.

Создать новый проект

В навигаторе щелкните правой кнопкой мыши по проекту, в котором вы хотите создать новый проект. Если вы хотите управлять новым проектом как основной записью в навигаторе, щелкните правой кнопкой мыши на запись более высокого уровня 'Проекты'. Затем используйте #image024988 контекстное меню]] проекта, чтобы выбрать опцию Создать новый проект , чтобы открыть диалоговое окно с тем же названием.

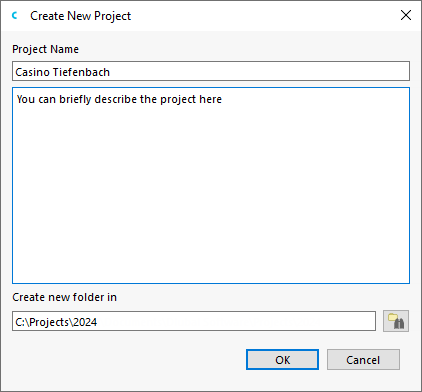

Создать новый проект

Введите название проекта как 'Название проекта'. 'Описание' проекта не является обязательным. Это'краткое описание, которое также появляется в протоколе результатов (см.рисунок Описание модели в протоколе результатов ), но в дальнейшем не имеет значения.

Задайте каталог папки проекта в поле 'Создать новую папку в'. вы можете использовать достаточно лишь выбрать папку с файлом в браузере. Если вы хотите создать новую папку для проекта, добавьте имя в путь к каталогу. После нажатия кнопки "OK", вы подтвердите соответствующий запрос в диалоговом окне 'Создать папку'.

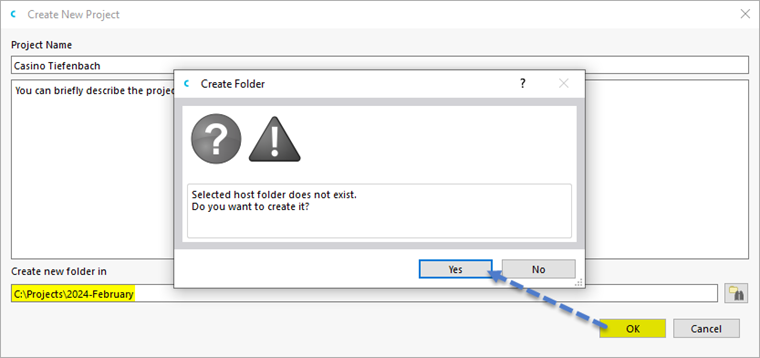

Создать новую папку проекта

Подключить папку как проект

Используйте эту функцию для интеграции папки с файлами моделей в управление проектами в Центре Dlubal. В навигаторе щелкните правой кнопкой мыши по проекту, в котором вы хотите управлять данной папкой. Если вы хотите управлять папкой как основной записью, щелкните правой кнопкой мыши на запись более высокого уровня 'Проекты'. Затем используйте #image024988 контекстное меню]] проекта и выберите возможность Присоединить папку как проект. В диалоговом окне окон 'Выбрать папку' задайте соответствующую папку и нажмите 'Выбрать папку'.

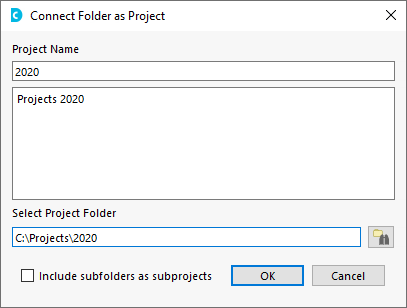

Связать папку как проект

'Название проекта' берется из названия папки. Его тоже можно изменить. Опция 'Включить подпапки в качестве подпроектов' позволяет включить в управление проектами все папки в папке проекта.

Переименовать проект

Щелкните правой кнопкой мыши по требуемому проекту в навигаторе. Используйте #image024988 контекстное меню]] проекта и выберите опцию Переименовать. Затем введите новое название проекта в диалоговом окне 'Переименовать позицию'.

Отсоединить проект

С помощью этой функции вы можете удалить папку из управления проектами в Центре Dlubal, не удаляя ее. Щелкните правой кнопкой мыши. Затем используйте контекстное меню проекта и выберите возможность Отсоединить проект.

Удалить проект

Щелкните правой кнопкой мыши по данном проекту. Im Kontextmenü des Projekts wählen Sie dann die Option Projekt löschen. Таким образом, данная папка, включая ее содержимое, будет полностью удалена с жесткого диска. Если в данной папке находятся также файлы других программ, то удаляются только файлы RSTAB и RFEM, а папка сохраняется.

Создание новой модели

Новую модель можно создать не только в пользовательском интерфейсе RSTAB, но и в центре Dlubal. Используйте список в разделе Новый навигатор.

Создание Новой модели

Нажмите на запись модели RSTAB, чтобы открыть диалоговое окно 'Новая модель - основные данные' (см.|изображение025100|Новая модель - основные данные#). В этом диалоговом окне можно ввести наименование модели и задать основные параметры модели.

Фильтр

Используйте в строке над обзором модели (см.рисунок {%ref#image024977 Управление моделями в Центре Dlubal]]) можно показать или скрыть функцию фильтра. В качестве альтернативы, используйте кнопки #iмаг в Навигаторе проектов.

Вы можете фильтровать модели по различным критериям.

Модели выбранного проекта

Все модели RSTAB данного проекта, выбранные в Навигаторе проектов, отображаются в середине Dlubal Center. Они перечислены в предпросмотре, включая названия моделей.

Размер изображения можно настроить с помощью ползунка в правом нижнем углу. С помощью кнопок т.е. Кроме того, в программе можно задать отображение моделей в виде значков или списка.

">image025061@

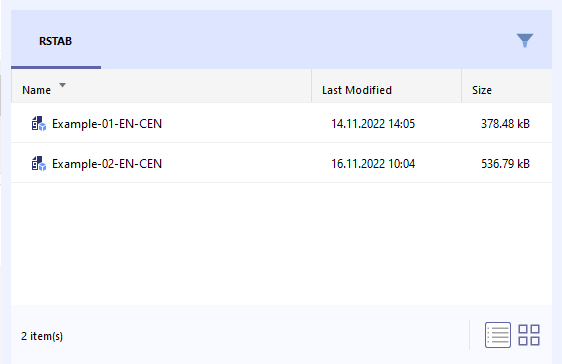

Модели в виде списка с контекстным меню модели

Используйте вы можете определить, какие столбцы необходимы в списке.

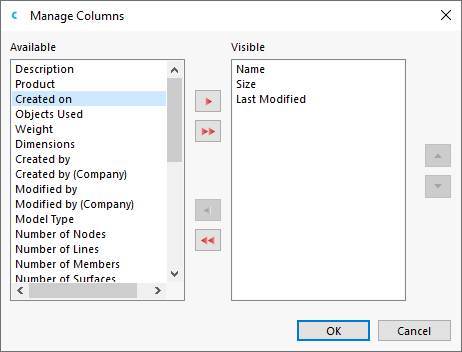

Настройка столбцов для списка

Подробности выбранной модели

В разделе Центр Dlubal справа можно увидеть предпросмотр выбранной модели, включая важную информацию о модели и файле. В нем также отображаются имена пользователей, которые создавали модель и в последний раз редактировали ее.
