Результаты по узлам

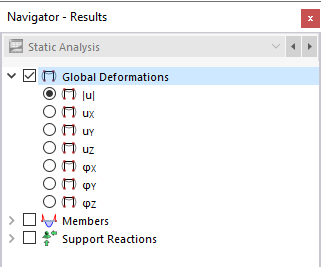

Вы можете отобразить результаты для узлов в графическом виде с помощью категорий навигатора « Глобальные деформации » и « Опорные реакции ». Вы найдете числовые результаты узлов в категории « Результаты по узлам».

Общие деформации

На изображении image025799 Результаты по узлам в таблице показана таблица с глобальными узловыми деформациями.

Смещения и повороты означают следующее:

  1. table.uni #

ширина = 10%|ширина = 80%
| u ||Абсолютное значение полного смещения
uX|Смещение в направлении глобальной оси X
uY|Смещение в направлении глобальной оси Y
uZ|Смещение в направлении глобальной оси Z
φX|Вращение вокруг глобальной оси X
φY|Вращение вокруг глобальной оси Y
φZ|Вращение вокруг глобальной оси Z

  1. /#

Совет

С помощью кнопки Анимация деформации вы можете отобразить деформации как последовательность движений (см. функцию Анимация деформаций).

опорные реакции

Опорные силы обозначены 'P ', опорные моменты -' M '. Обычно они связаны с глобальной системой координат. В навигаторе вы можете определить компоненты, которые будут отображаться графически. Что касается повернутых узловых опор, можно также показать местные опорные силы.

Инфо

Поля выбора Local и Global в навигаторе также управляют выводом таблицы.

В таблице перечислены силы и моменты, которые вводятся в узловую опору. Таким образом, что касается знаков, в таблице не показаны силы реакции или моменты со стороны опоры. Данные знаки являются результатом направлений глобальных осей. Если глобальная ось Z направлена вниз, вариант нагружения «собственным весом» приводит, например, к положительной опорной силе PZ, а ветровая нагрузка, противоположная общей оси X, приводит к отрицательной опорной силе PX. Таким образом, приводимые в таблице опорные реакции, представляют собой нагрузки фундамента.

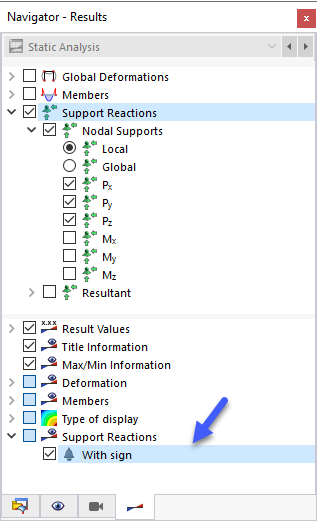

В отличие от результатов в таблице, векторы 'реакций опоры' на графике представляют силы и моменты реакции со стороны опор. Компоненты визуализируются по размеру и направлению векторов. Вы также можете отобразить знаки введенных сил в рабочем окне, выбрав соответствующую запись в нижней части навигатора. Используйте эту опцию только для визуализации введенных сил, чтобы избежать недоразумений.

Положительный момент опоры действует по часовойс стрелке вокруг соответствующей положительной глобальной оси. Подобно векторам у опорных реакций, у векторы уже есть знаки, знаки величин должны быть рассмотрены независимо: Знаки указывают направления моментов в отношении глобальных осей.

Сумма нагрузок и сумма опорных реакций

Для загружений и сочетаний нагрузок контрольные суммы Σ нагрузок и опорных сил указаны в конце таблицы. Этот баланс покажет разницу, если модель также имеет опоры стержней. Эти силы поддержки также должны быть учтены в общем балансе.
