Структура

Каждая модель определяется структурными объектами. Эти объекты выполняют функцию в конструктивной системе. Например, узловая опора или стержень представляют собой объекты типа Конструкция, а размерная линия или решётка линий — нет. Геометрические свойства и свойства жёсткости структурного объекта учитываются в статическом расчёте модели. Так, длина, материал, тип стержня и сечение стержня влияют на жёсткость и, следовательно, на распределение внутренних сил в системе.

Основные объекты и типы основных объектов

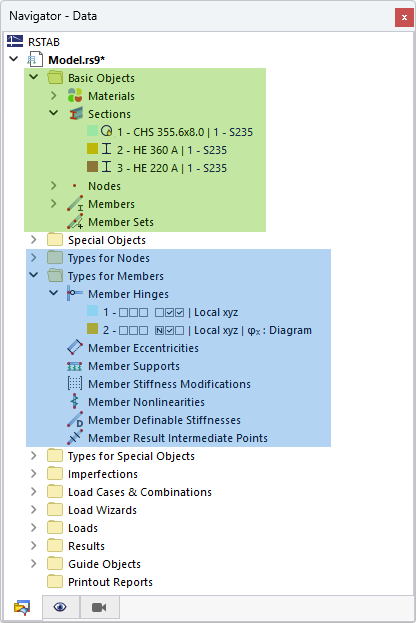

Данные конструкции организованы в Навигаторе и в Таблице следующим образом: Категория Основные объекты управляет элементарными структурными объектами, такими как узлы или стержни. В категориях Типы описываются специфические свойства основных объектов, например опоры узлов или стержней.

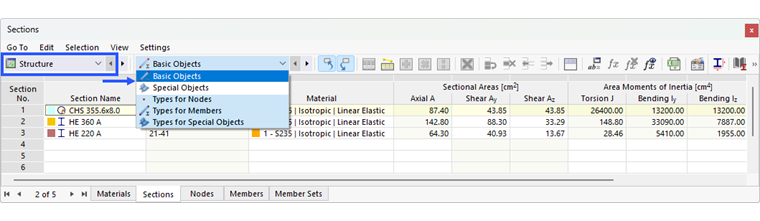

В Таблице основные объекты и соответствующие типы управляются в категории Конструкция.

В диалоговых окнах ввода основные объекты интерактивно связаны с типами. Так, можно заново определить типы, не покидая диалоговое окно, или графически назначить свойства в качестве типов основному объекту (см. рисунок Опора стержня — редактирование ).

Пример

Стержень представляет собой основной объект. Этот стержень должен быть снабжён шарниром и нелинейностью. Активируйте эти дополнительные свойства на вкладке 'Основа'. Благодаря этому в диалоговом окне станут доступны две новые вкладки. Там можно выбрать или заново определить свойства 'Тип концевого шарнира стержня' и 'Тип нелинейности стержня' в списках, чтобы назначить их стержню.

Совет

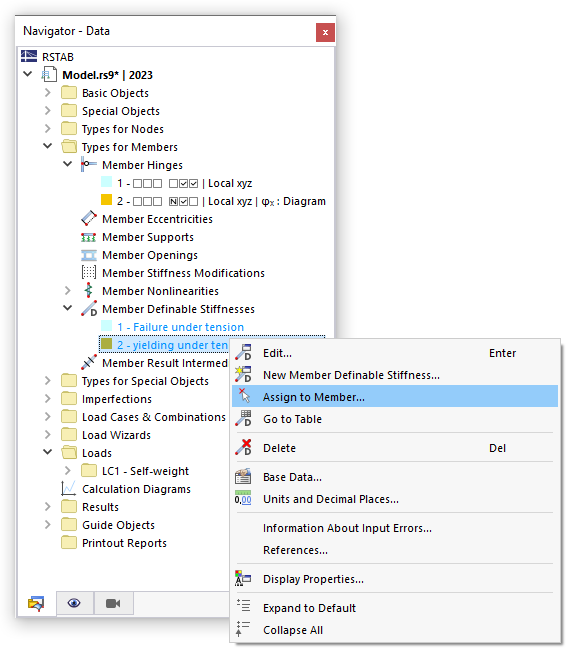

Тип также можно назначить графически с помощью контекстного меню Навигатора.

Комментарии

В диалоговых окнах и таблицах можно ввести примечание в поле ввода или в столбце Комментарий и подробнее описать объект. Этот комментарий также отображается во всплывающей подсказке, если на короткое время навести курсор мыши на объект.

Совет

Можно также использовать комментарии в виде Тегов (например, #Стойки или #Узел_Ось-1) и затем применять их к другим объектам, например к нагрузкам. Если вы хотите назначить объекту несколько тегов, разделите теги пробелами.
