С помощью набора элементов вы можете комбинировать элементы и классифицировать их как единое целое. Таким образом, несколько стержней могут рассматриваться как один стержень, что может потребоваться для некоторых участков конструкции (например, для расчета нагрузки на все стержни, расчета потери устойчивости при поперечном кручении или расчета неразрезной балки) .
Тип блока стержней

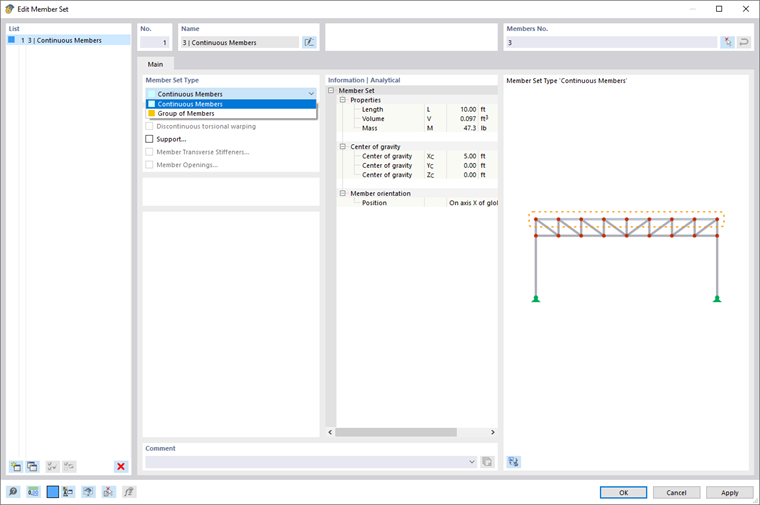

Тип набора элементов описывает способ группировки элементов. В списке доступны для выбора два типа.
ряд стержней
Непрерывные стержни образованы соединенными непрерывными стержнями. Конечный узел одного стержня представляет собой начальный узел следующего стержня. Вы можете вообразить рисование непрерывных стержней, не отрывая пера.
Группа стержней
Группа элементов состоит из связанных элементов, которые могут разветвляться. Конструкции для групп элементов возможны только в ограниченной степени, потому что, например, нет эффективных длин таких групп.
Прерывистая депланация при кручении
Эта функция доступна, если в разделе 'Модель - Базовые данные' активирован дополнительный модуль анализа кручения (7 степеней свободы) (требуется лицензия). Если деформация в непрерывном стержне не является непрерывной (например, из-за связанных стержней), вы можете использовать эту функцию для применения снятия деформации к концам стержня каждого стержня в непрерывном стержне.
Поперечные элементы жёсткости стержней
Поперечные ребра жесткости стержня влияют на жесткость сплошного стержня на коробление, которая анализируется в расчетах с учетом кручения при деформации. Функция доступна, если в 'Модель - Базовые данные' активировано одно из следующих дополнений (для каждого требуется лицензия):
- Кручение с депланацией (7СтСв)
- Расчёт стальных конструкций
- Расчёт алюминиевых конструкций
Стержни №
Введите номера стержней или выберите их в рабочем окне с помощью кнопки
. Используйте кнопку
, чтобы изменить порядок номеров стержней, чтобы изменить направление набора стержней.
