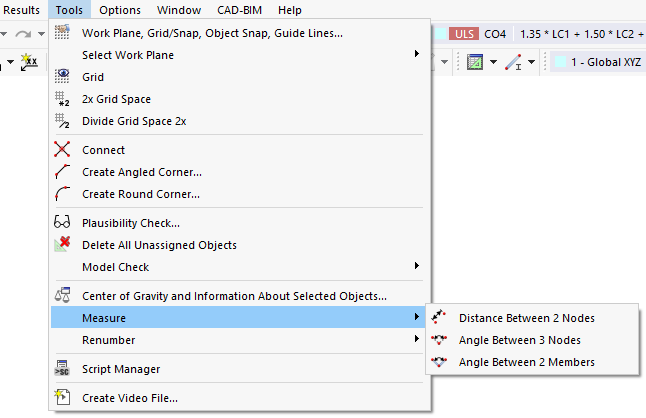

Если вы хотите проверить геометрию при вводе модели, вам не нужно устанавливать размеры. Меню Инструменты предлагает несколько функций для измерения расстояний и углов.

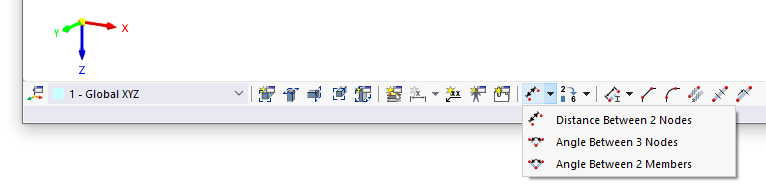

В качестве альтернативы воспользуйтесь кнопкой списка
на панели инструментов CAD.

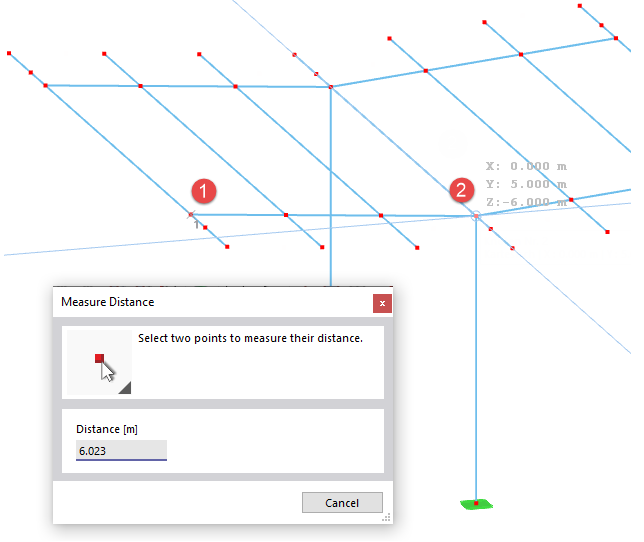

Кликните по узлам или стержням, которые определяют размеры, последовательно в рабочем окне. Диалоговое окно подскажет порядок действий. Там также указывается 'расстояние' или 'угол' точки, который соответствует текущему положению курсора.
После того как вы определите последний объект, появится диалоговое окно с координатами опорных точек и данными о расстоянии или угле.
Функция измерения в контекстном меню
Также в некоторых диалогах доступна функция измерения, с помощью которой вы можете графически определить расстояние для параметра ввода. Для этого нажмите кнопку
рядом с полем ввода. Затем в контекстном меню выберите пункт Измерить.
