В левой части рабочего окна отображается навигатор, представляющий данные открытых файлов в виде древовидной структуры. Щелкнув на значок
, вы можете развернуть записи ветви, а с помощью
закрыть их снова. Такой же эффект дает двойной щелчок на записи.
Если вы щелкнете на заголовок навигатора и потянете его мышкой, его можно переместить в рабочую область. Двойной щелчок на заголовке или перемещение к краю снова прикрепит его к оконному краю.
В нижней части навигатора находятся три (или после расчета четыре) вкладки. Они позволяют переключаться между навигаторами 'Данные', 'Отображение', 'Виды' и 'Результаты'.

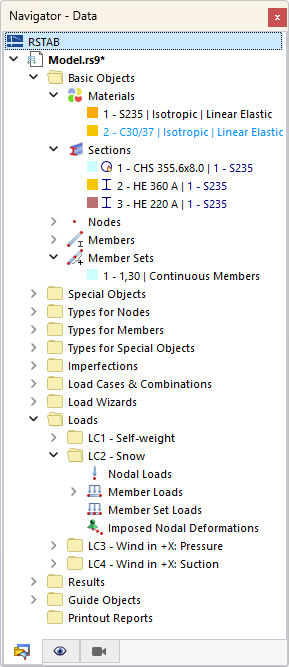

Навигатор - Данные
Навигатор - Данные управляет данными модели, нагрузок и расчетов, а также вычисленными результатами. Обычно записи отображаются черным шрифтом. Некорректно определенные объекты отображаются красным, неиспользуемые - синим. Фиолетовые записи представляют собой сгенерированные объекты, которые не могут быть напрямую отредактированы из-за ссылок. Объекты на заблокированном слое распознаются по серому шрифту.

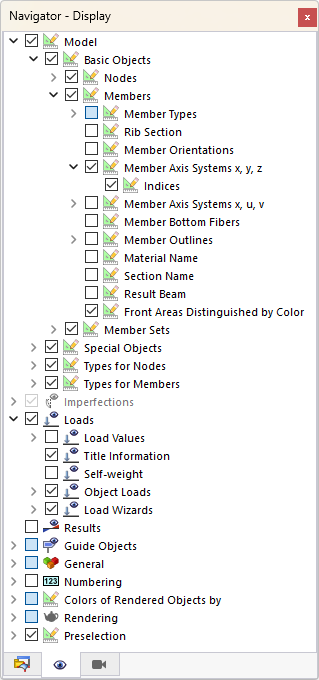

Навигатор - Отображение
.png)
Навигатор - Отображение контролирует графическое отображение объектов в рабочем окне. Если вы уберете галочку в поле перед записью, объект или атрибут будет скрыт.
Навигатор - Виды
Навигатор - Виды управляет пользовательскими видами, а также пользовательскими и автоматически создаваемыми видимостями объектов (фрагменты, группировки). С помощью кнопок в двух разделах вы можете создавать пользовательские виды, устанавливать видимости, интегрировать объекты в видимости и т.д. (см. главу Виды и видимости).

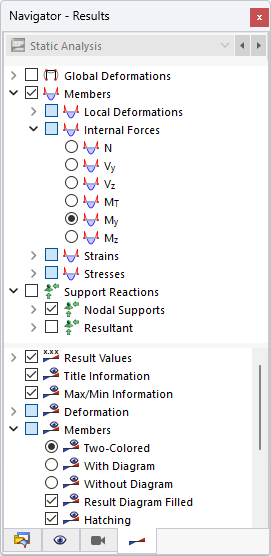

Навигатор - Результаты
Навигатор - Результаты управляет, какие результаты отображаются на графике. Записи зависят от того, отображаются ли результаты статического анализа или проектирования.
