Модификации конструкции

Модификация конструкции позволяет индивидуально настраивать жесткость материалов, объектов и типов объектов. Кроме того, выбранные объекты или нелинейные свойства объектов могут быть деактивированы для расчета.

Инфо

Модификации конструкции должны быть приданы загружениям или сочетаниям нагрузок.

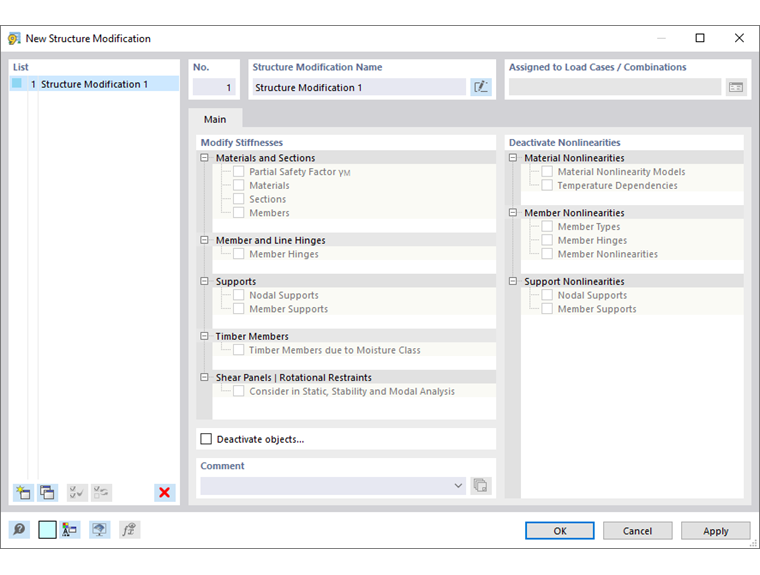

Изменить жесткости

В этом разделе диалога выберите типы объектов, для которых вы хотите настроить жесткости. Можно изменить свойства материалов, сечений, стержней, шарниров и опор. Кроме того, можно при расчёте конструкций учесть жёсткости конкретных объектов из некоторых аддонов Расчёт; например, класс влажности деревянных стержней по SIA 261 [1] в сочетании с SIA 265 [2] или влияние сдвига панелей и заделки с поворотом для {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6-rstab-9-torsional-warping-7-dof/003101 Members]] в расчет с семью степенями свободы.

Важный

Модификации жесткости материалов, сечений и стержней учитываются только для расчёта конструкций, а не для расчётных проверок в аддонах для расчёта.

Вы можете задать свойства жесткости отдельных объектов в отдельных вкладках. Они сопоставляются с типом объекта. Чтобы настроить, например, жесткость материала, введите множитель или коэффициент деления для модуля упругости и модуля сдвига.

Для сечений, опор и шарниров можно задать коэффициенты для отдельных жёсткости или степеней свободы. На следующем рисунке показано, как момент инерции при кручении прямоугольного сечения уменьшается до 10 % от жесткости.

Инфо

Коэффициенты модификации для шарниров и опор стержней эффективны только в том случае, если заданы константы пружины. Они не имеют никакого влияния в случае шарнирных или фиксированных граничных условий.

В соответствующей вкладке для стержней нужно присвоить тип изменения жесткости или задать новый. Параметры этого типа описаны в главе {%://003316 Модификации жесткостей стержней]].

Введите номера соответствующих стержней или выберите объекты с помощью кнопки Выбрать индивидуально графически.

Деактивировать нелинейности

Если в модели используются объекты с нелинейными свойствами, можно отключить эффект отдельных типов объектов. Таким образом, можно предотвратить, например, выход из работы 'типов стержней', таких как растянутые и сжатые стержни или подъемные силы в случае нелинейно действующей 'опоры стержня'. Все выбранные объекты будут применяться в качестве линейно действующих объектов в расчете.

Важный

Рекомендуем подавить нелинейности только в тестовых целях; например, для поиска причины нестабильности.

Другие опции

Функция «Деактивировать объекты» позволяет не применять определенные объекты модели при расчёте. Например, можно проанализировать влияние временных стержней (стойки домкрата) или опор, не удаляя стержни и опоры.

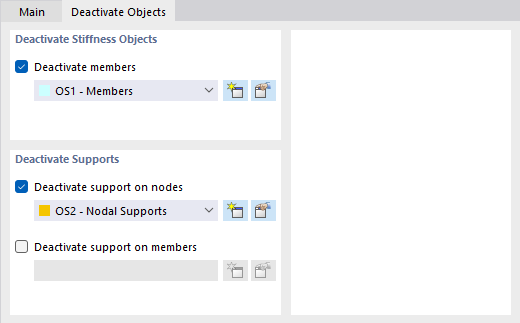

После установки флажка становится доступной вкладка 'Деактивировать объекты'.

Вы можете установить 'объекты жесткости', такие как стержни, и 'Опоры' как неактивные. Отдельные объекты необходимо задать в 'Выборе объектов' (см. главу Выбор объектов). Выберите существующий выбор объектов из списка или используйте кнопку для его создания Новые новый тип.


Ссылки
  1. SIA 261:2014: Einwirkungen auf Tragwerke. Schweizerische Normen-Vereinigung, 2014.
  2. SIA 265:2012: Holzbau. Schweizerischer Ingenieur- und Architektenverein, Zürich, 2012
