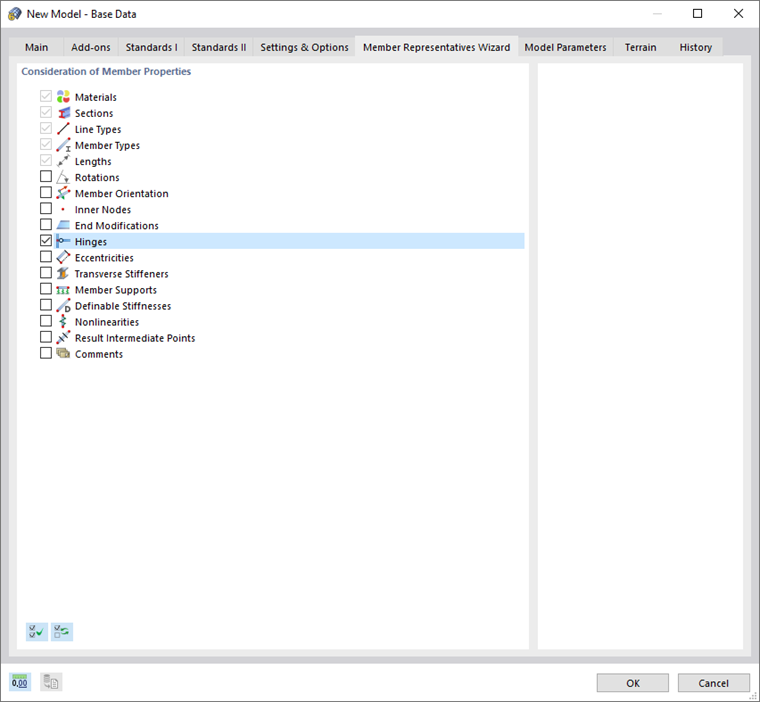

Регистр Представители стержней отображается, когда вы активировали флажок 'Представители стержней' в регистре Установки и опции. Здесь вы можете задать параметры, по которым будут формироваться представители для стержней (см. главу Представители стержней).
Представитель стержня — это образцовый стержень для 1D-объектов с идентичными свойствами. RSTAB проверяет все стержни на общие черты по критериям материала, поперечного сечения, типа стержня, а также длины стержня и выводит результат в виде списка (см. изображение Представители стержней в Навигаторе). Указанные критерии установлены по умолчанию.
В списке 'Учет свойств стержня' вы можете определить дополнительные условия, чтобы уточнить критерии для представителей стержней. Например, если вы активируете 'Шарниры', RSTAB создаст одного представителя для однотипных стержней без шарниров и одного (или нескольких) представителей для тех же однотипных стержней с конкретными свойствами шарниров.
