Случаи нагрузок

Нагрузки от определенного воздействия собираются в случае нагрузки (SL). Примеры случаев нагрузки: собственный вес, снег или полезная нагрузка.

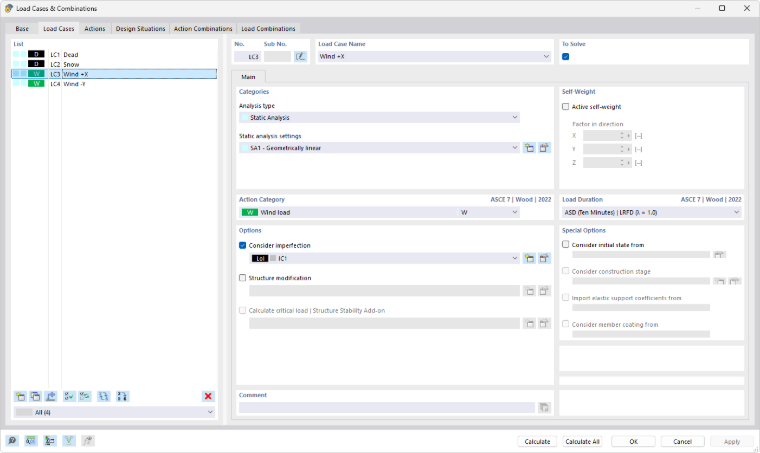

Диалог «Случаи нагрузки и сочетания», вкладка «Случаи нагрузки»

Список

'Список' управляет всеми случаями нагрузки модели. В таблице Кнопки для 'Списка' типов объектов описаны функции, с помощью которых вы можете заново создавать, копировать или удалять объекты списка.

№ / Под № / Название случая нагрузки

Номер нового случая нагрузки задан по умолчанию. Используйте Таблицу, если вы хотите предусмотреть промежутки в нумерации для последующих дополнений.

Подномер актуален в первую очередь для Автоматических несовершенств и метода эквивалентных нагрузок (в подготовке). Подслучаи случая нагрузки, как правило, создаются программой.

В поле Название случая нагрузки вы можете внести обозначение или выбрать запись из списка, чтобы обозначить случай нагрузки.

Подлежит расчету

Флажок регулирует, исследуется ли случай нагрузки при расчете. Таким образом, вы можете исключить из расчета случаи нагрузки, которые не возникают изолированно, например ветер без учета собственного веса.

Основы

Вкладка Основы управляет общими данными случая нагрузки, выбранного в 'Списке' слева.

Категории

Если в основных данных модели не активировано никакого дополнения, в списке 'Тип анализа' доступен только 'Статический расчёт'.

В списке 'Настройки расчёта конструкций' вы можете выбрать, по какой теории расчета должен исследоваться случай нагрузки. Доступны следующие типы анализа:

• Линейный статический расчет
• Анализ второго порядка (P-Δ)
• Анализ больших деформаций

Типы анализа описаны в главе Настройки расчёта конструкций. С помощью кнопки вы можете добавить новый тип анализа.

Собственный вес

Если вы хотите учесть в случае нагрузки собственный вес модели как нагрузку, установите флажок 'Активный собственный вес'. С помощью полей 'Коэффициент по направлению' вы можете задать направление действия собственного веса. По умолчанию задан коэффициент 1.00 в направлении Z или -1.00, если глобальная ось Z направлена вверх.

RSTAB определяет собственный вес из свойств материала и свойств объектов. Если вы задаете автоматический собственный вес в нескольких случаях нагрузки, следует учесть это при сочетании случаев нагрузки.

Категория воздействия

В нормативах указаны различные категории воздействия, которые управляют наложением случаев нагрузки, а также частичными коэффициентами надежности и коэффициентами сочетания.

Каждому случаю нагрузки должна быть присвоена категория. Вы можете сделать это с помощью списка. Категории привязаны к нормативу, который вы задали на вкладке 'Основы'.

Выбор категории действия

Категория воздействия 'None' представляет собой особый случай: она позволяет создать случай нагрузки без присвоения категории, например, чтобы задать несовершенства с помощью определенных пользователем эквивалентных нагрузок (стабилизирующих нагрузок). Случаи нагрузки этого типа не учитываются в сочетаниях воздействий.

Опции

Если вы активируете флажок 'Учитывать несовершенство', вы можете выбрать случай несовершенства (см. главу Случаи несовершенств) в списке или создать его заново с помощью кнопки . Таким образом, в случае нагрузки одновременно задается несовершенство.

Пример: В случае нагрузки 'Ветер в X' учитывается случай несовершенства 'Несовершенство в X'. Таким образом, во всех сочетаниях нагрузок с ветром в направлении X задаются несовершенства в X, но не несовершенства в других направлениях.

Флажок 'Изменение конструкции' предоставляет возможность учесть в случае нагрузки адаптацию жесткости или специальную обработку нелинейностей. Эти функции описаны в главе Изменения конструкции. Выберите изменение конструкции в списке или создайте новый тип модификации с помощью кнопки .

Специальные опции

Если вы активируете флажок 'Учитывать начальное состояние из', вы можете выбрать в списке случай нагрузки, деформации которого представляют собой исходное положение для выбранного случая нагрузки. Таким образом, например, можно учесть действие предварительного напряжения.

Кнопка справа от списка вызывает диалоговое окно 'Настройки начального состояния'. Задайте там, какой 'Тип начального состояния' имеется.

Выбор типа начального состояния

Возможности означают:

• Конечное состояние: Считывается состояние модели, как оно имеется после расчета указанного случая нагрузки, и используется в качестве исходного состояния для расчета текущего случая нагрузки. Таким образом, например, можно учесть действие предварительных напряжений.
• Деформации: Принимаются Искажения стержней, которые имеются в указанном случае нагрузки. Модель при этом только деформируется; силы не создаются. При опции 'Деформации с заданными пользователем коэффициентами' вы можете в таблице 'Отдельные коэффициенты выбранных объектов' масштабировать искажения для отдельных стержней.
