Снеговые нагрузки

Этот генератор нагрузок облегчает задачу нормативного приложения снеговых нагрузок к стержням модели.

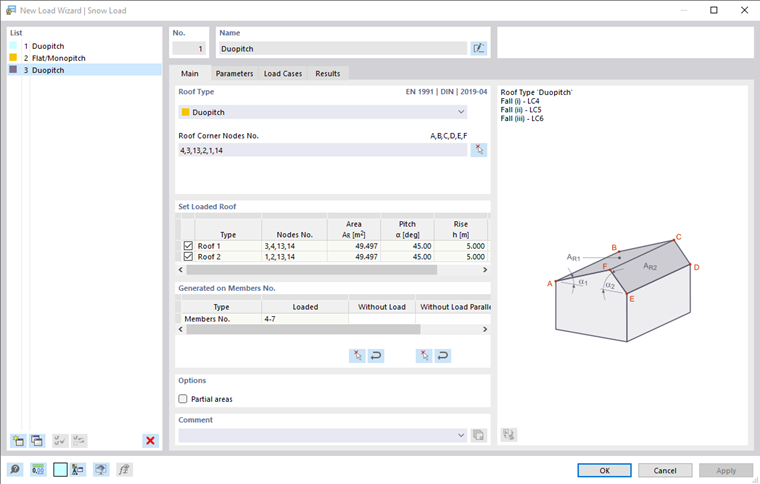

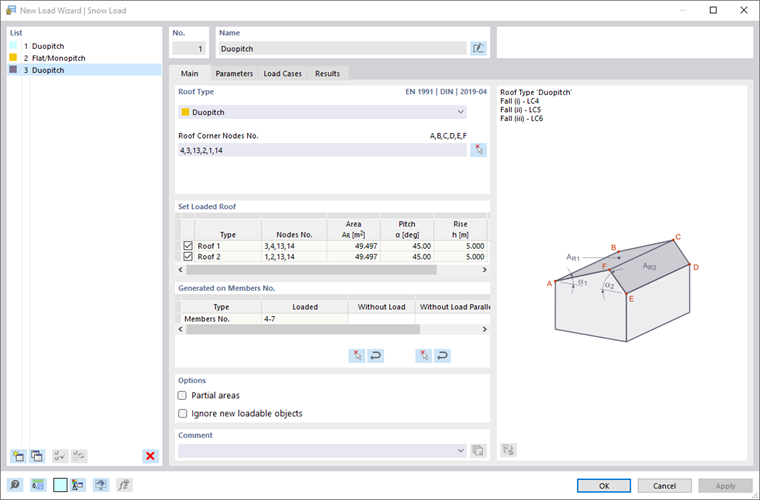

Диалоговое окно «Новый мастер нагрузок | Снеговая нагрузка»

Основные

Вкладка Основные управляет геометрическими параметрами крыши.

Тип крыши

В списке доступны две основные формы крыши:

• плоская/односкатная крыша
• двускатная крыша

Задайте границу плоскости крыши, последовательно щелкая четыре или шесть угловых узлов плоскости(ей) в рабочем окне. Для этого используйте кнопку .

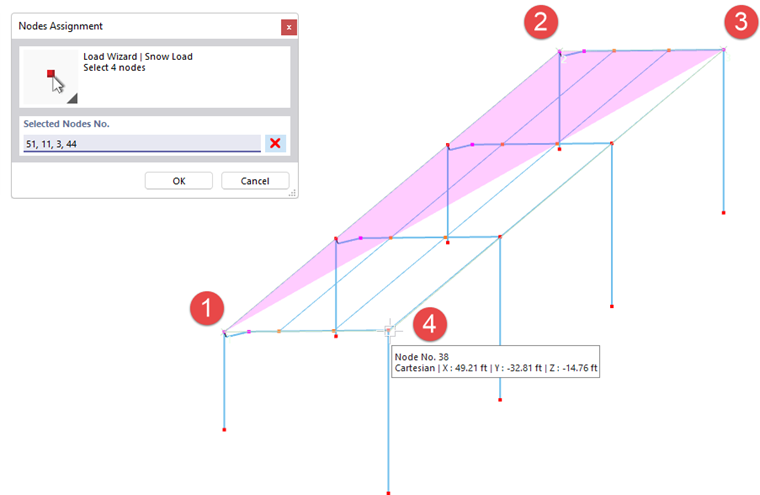

Определение узлов плоскости кровли

Задать нагружаемую крышу

Таблица содержит обзор свойств плоскости(ей) крыши. Для двускатной крыши указаны обе половины крыши. При необходимости с помощью флажков можно исключить сторону крыши из назначения нагрузки.

Сгенерировано на стержни №

В этом разделе указаны стержни, на которые будет передаваться доля снеговой нагрузки. Запись в столбце 'Нагружено' доступна, как только снеговая нагрузка будет сгенерирована по полным данным с помощью кнопки .

Чтобы исключить определенные стержни из передачи нагрузки, щелкните в поле столбца 'Без нагрузки'. Затем с помощью кнопки можно выбрать в рабочем окне стержни, которые не несут нагрузку, например связи или прогоны. Вы также можете задать эталонный стержень, который проходит параллельно ненагруженным стержням. Таким образом не нужно выбирать стержни по отдельности.

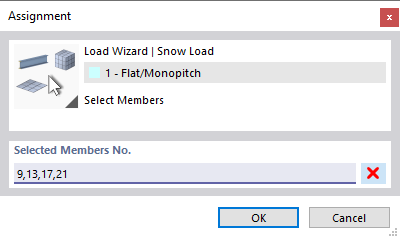

Определение свободных стержней

Опции

С помощью флажка 'Частичные области' вы можете создавать нагрузки для определенных зон оболочки здания. Снеговая нагрузка будет приложена только к элементам тех областей, которые вы можете задать на вкладке Частичные области.

Если установить флажок 'Игнорировать новые нагружаемые объекты', снеговая нагрузка будет действовать только на объекты, указанные в разделе Сгенерировано на стержни №. Стержни, которые вы добавите позже в плоскость нагрузки, не получат доли снеговой нагрузки.

Частичные области

На вкладке Частичные области можно задать зоны поверхности крыши, на которых действует снеговая нагрузка. Нагрузки будут создаваться только для элементов этих частичных областей. Остальные области снеговых нагрузок не получают.

Задание сегментов снеговой нагрузки

Задавайте частичные области построчно, вводя их 'угловые узлы'. С помощью двух кнопок в конце таблицы можно также задать частичные области графически.

	Последовательно щелкните угловые узлы области (см. рисунок Задать узлы).
	Последовательно щелкните ячейки (см. рисунок Выбрать ячейки).

Параметры

На вкладке Параметры можно задать параметры нагрузки и учесть особые граничные условия для генерации.

Определение параметров снеговой нагрузки

Определение

Если в основных данных на вкладке Параметры модели вы приняли местоположение из онлайн-карты, тип определения 'Карта и параметры' задан по умолчанию. Снеговая нагрузка определяется автоматически. С помощью кнопки можно также открыть карту снеговой нагрузки на этой вкладке.

С помощью типа определения 'Пользовательский' можно задать зону снеговой нагрузки, высотную отметку и значение характеристической снеговой нагрузки вручную.

Параметры

Если 'Зона нагрузки' не введена автоматически, ее можно выбрать в списке. Записи соответствуют норме, заданной вами на вкладке Нормы I в основных данных модели.

'Высотная отметка' обычно предварительно задается из параметров модели, но может быть также задана вручную. Она влияет на характеристическое значение снеговой нагрузки.

Снеговая нагрузка

Характеристическое значение снеговой нагрузки s_k на грунте у сооружения предварительно задано по географическим данным. Если вы хотите изменить значение, установите флажок 'Ручное задание снеговой нагрузки'.

Коэффициенты

'Коэффициент окружающей среды' C_e указывает на уменьшение или увеличение снеговой нагрузки на крыше здания. В EN 1991-1-3, таблица 5.1, приведены рекомендации для различных условий местности.

С помощью температурного коэффициента C_t можно учитывать уменьшенные снеговые нагрузки на крышах с более высоким теплопередачей.

Распределение нагрузки

В настоящее время на стержнях создаются только трапециевидные нагрузки, получающиеся из долей нагрузки.

Опции

С помощью флажков в этом разделе можно управлять тем, будут ли учитываться дополнительные снеговые нагрузки, такие как 'Снежный свес' у карниза или нагрузки на 'Снегозадержатель' (только для Еврокода).

Если установить флажок 'Заблокировать для новых объектов', снеговая нагрузка будет действовать только на существующие в данный момент стержни плоскости(ей) крыши согласно определению на вкладке 'Основные'. Стержни, которые вы добавите позже в плоскость крыши, не получат доли снеговой нагрузки.

Опция 'Учитывать эксцентриситет стержня' определяет, будет ли снеговая нагрузка действовать на стержни в плоскости без учета эксцентриситетов (настройка по умолчанию). Если включить этот флажок, нагрузка не будет приложена к стержням, имеющим смещение из плоскости.

С помощью флажка 'Учитывать распределение сечения' можно управлять тем, будет ли снеговая нагрузка также действовать на наклонные стержни, возникающие в результате задания вута (настройка по умолчанию). Если включить этот флажок, снеговая нагрузка не будет приложена к стержням в плоскости нагрузки, имеющим неравномерное изменение сечения (см. главу Сечение ).

Загружения

Вкладка Загружения определяет, в каких загружениях будут размещаться снеговые нагрузки.

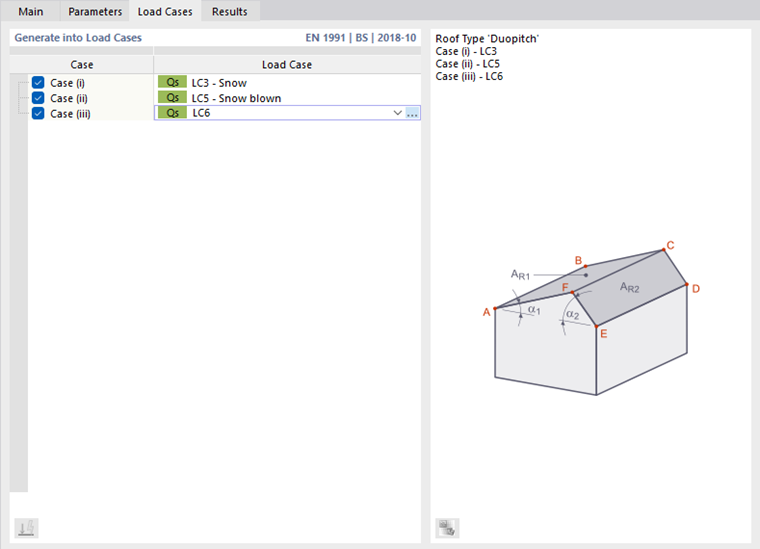

Определение загружений

Введите в списке номер(а) загружения для генерации снеговых нагрузок. Альтернативные загружения возникают, если учитываются дополнительные снеговые нагрузки или коэффициенты формы для снеговых нагрузок на двускатных крышах (см. EN 1991-1-3, рисунок 5.3). Соответствующие загружения можно создать с помощью кнопки .

Результаты

На вкладке Результаты вы найдете обзор параметров для генерации снеговых нагрузок.

Создаваемые снеговые нагрузки

В таблице указаны 'коэффициент формы' μ и 'снеговая нагрузка' s. Для двускатной крыши можно проверить значения для каждого загружения и каждой стороны крыши.

Допуски

На вкладке Допуски можно влиять на критерии, по которым стержни и узлы оцениваются как принадлежащие одной плоскости или линии. Параметры описаны в главе Стержневые нагрузки из поверхностной нагрузки.
