Узловое соединение

Связь узлов упрощает задачу соединения узлов с соседними объектами. Программа ищет узлы и стержни в определенной области и выполняет соединение в форме стержней типа Неподвижный стержень. Таким образом, можно быстро соединить свободные узлы с системой и соединить изолированные компоненты, например, мачты с навесными частями (лестницы, антенны) или модели, которые импортируются из файлов IFC.

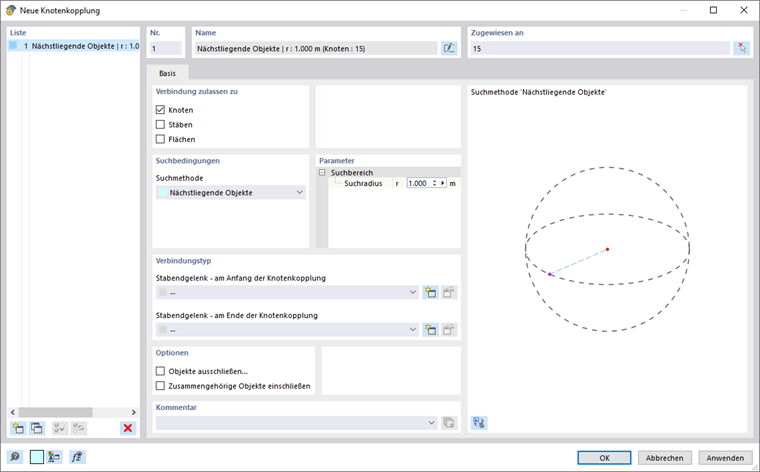

Окно "Сопряжение Узлов"

Основа

Определите в закладке Основа тип связи узлов. В разделе 'Назначенное' вы можете задать узлы, которые будут использованием в качестве "исходных" для поиска.

Разрешить соединение с

Для поиска вариантов соединения доступны два типа объектов:

• Узлы
• Стержни

С помощью элементов управления вы можете ограничить возможности связи определенными типами объектов. Раздел Опции предлагает дополнительные возможности для управления поиском объектов.

Условия поиска

Программа ищет объект (узел, стержень) в определенном радиусе, который имеет наименьшее расстояние до узла. Этот объект затем связывается с неподвижным стержнем.

Параметры

Задайте 'радиус поиска' r для ограничения области поиска.

Тип соединения

Связь узлов создает соединительный стержень между исходным узлом и ближайшим объектом. По умолчанию эти стержни подключаются жестко. Однако вы можете также разместить шарниры в начале и в конце стержня. Для этого выберите в списке уже определенный тип шарнира или определите новый тип шарнира с помощью кнопки .

Опции

С помощью функций в этом разделе вы можете целенаправленно влиять на поиск.

Исключить объекты

Отметьте флажок, если определенные объекты не должны быть связаны. Этот параметр добавляет закладку Исключить объекты, где вы можете ввести дополнительные данные.

Включить связанные объекты

Связанные объекты автоматически исключаются из поиска. К таким объектам относятся, например, встроенные объекты или объекты, определяющие граничные условия, такие как узлы, используемые для определения стержней. Если вы установите флажок, эти объекты также будут учитывать при поиске.

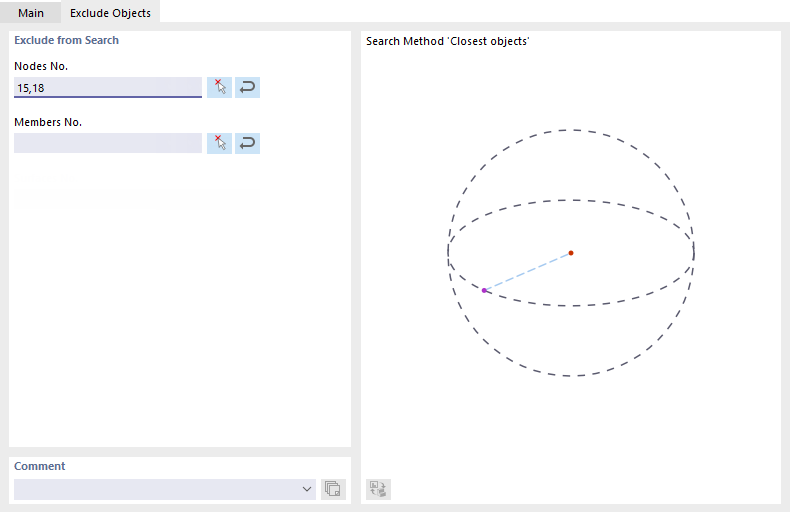

Исключить объекты

Закладка Исключить объекты доступна, если соответствующий флажок установлен в разделе Опции. Здесь вы можете указать определенные объекты - узлы или стержни, которые не должны связываться в пределах области поиска.

Исключить объект

Введите номера соответствующих узлов или стержней. Вы также можете выбрать объекты графически с помощью кнопки . С помощью кнопки можно перенести узлы или стержни из Выбор объектов. В отдельном диалоге выберите соответствующую выборку объектов (OS).
