Соотношение загружений описывает правила, в соответствии с которыми необходимо учитывать определенные загружения в сочетаниях нагрузок. Таким образом, вы можете определить загружения, которые всегда возникают вместе или являются взаимоисключающими.
Включая загружения

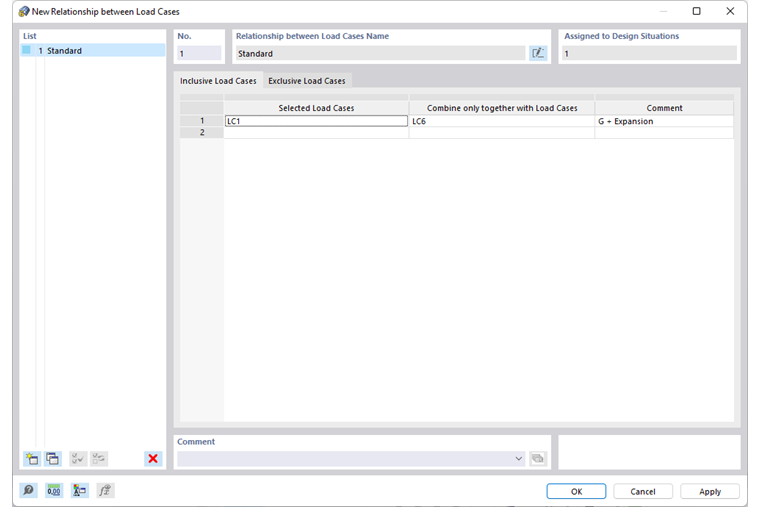

В столбце 'Выбранные загружения' введите номер загружения, которое всегда действует вместе с одним или несколькими загружениями. При щелчке по текстовому полю появляется кнопка
. Используйте его, чтобы выбрать загружение в отдельном диалоговом окне.
.png)

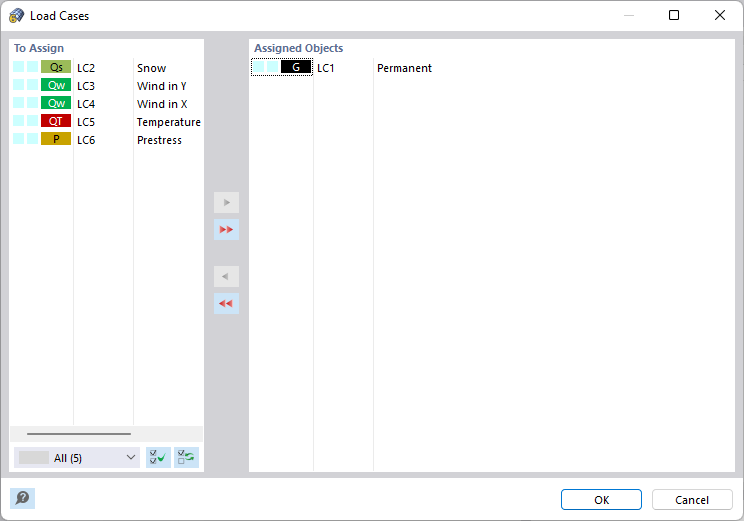

Выберите вариант нагружения, затем нажмите кнопку
. Кроме того, вы можете перенести загружение в список ' Назначенные объекты '.
В столбце 'Комбинировать только вместе с загружениями' введите номера загружений, которые должны учитываться только вместе с выбранным загружением в сочетаниях воздействий.
В строках таблицы можно описать несколько зависимостей.
Исключая загружения

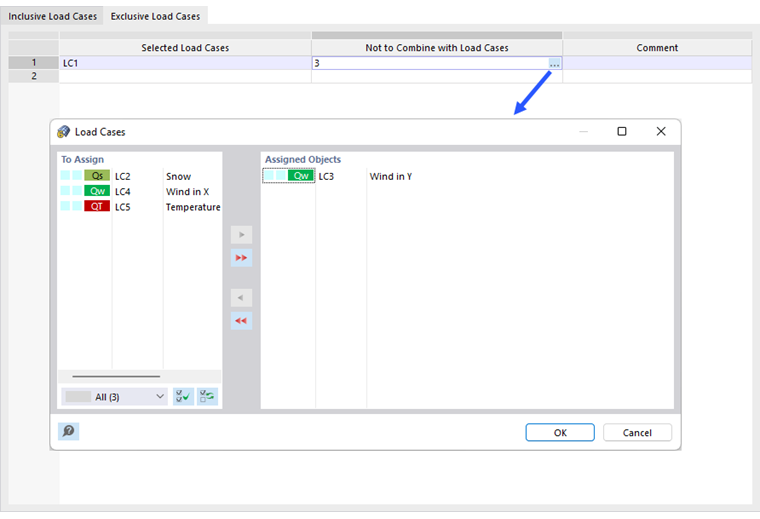

Чтобы уменьшить количество создаваемых сочетаний нагрузок, вы можете впоследствии классифицировать загружения как взаимоисключающие. Определите загружения, которые никогда не встречаются вместе, в столбцах 'Выбранные загружения' и ' Не объединять с загружениями ', как описано выше.

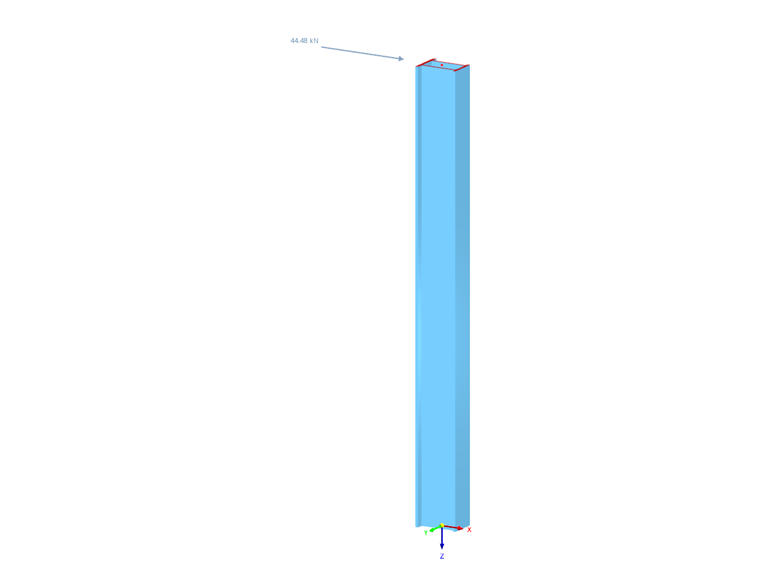

На следующей модели показана колонна с полной и пониженной ветровой нагрузкой. Посредством отношений, определенных между вариантами ветровой нагрузки и постоянной нагрузкой, можно создать соответствующие сочетания нагрузок в двух расчетных ситуациях.
