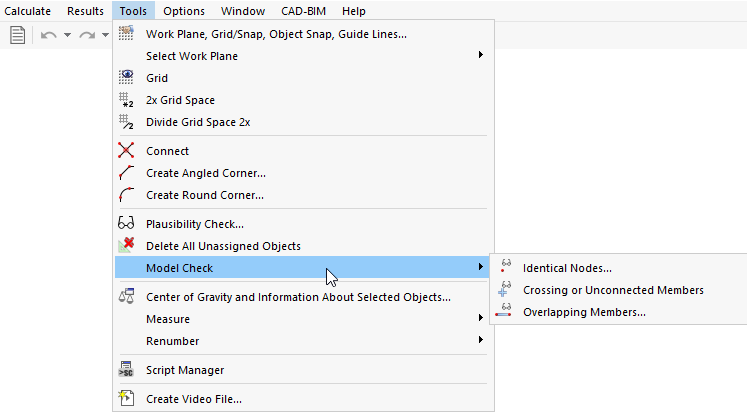

В дополнение к общей проверке достоверности, вы можете использовать проверку модели для специального поиска расхождений, возникающих во время моделирования. В меню « Инструменты » выберите « Проверка модели », чтобы получить доступ к различным параметрам.
Идентичные узлы
RSTAB фильтрует все узлы с одинаковыми координатами. Объединенные в группы узлы отображаются в диалоговом окне.
В разделе диалога 'Выполнить с выбранными узловыми группами' вы можете определить, как обрабатывать повторяющиеся узлы. Нажмите 'Применить' или ' ОК ', чтобы очистить выбранные группы.
Раздел диалога 'Проверить еще раз с другим допуском' позволяет точно настроить расстояния, на которых координаты считаются идентичными. Эта функция полезна для импортированных моделей, поскольку приложения САПР часто создают короткие стержни с близко расположенными узлами. Если такие узлы отфильтрованы и объединены с подходящим допуском, можно избежать численных проблем из-за очень коротких стержней.
Пересечения несоединенных стержней
Проверка ищет стержни, которые пересекаются друг с другом, но не имеют общего узла в точке пересечения.
Результат проверки показан для ' групп пересекающихся стержней, где нет связи. Когда вы выбираете запись, группа отмечается стрелкой в рабочем окне.
В разделе 'Соединить выбранные группы элементов с помощью' укажите тип узла, с которым вы хотите связать выбранные группы элементов. В списке есть два типа узлов:
- # extbookmark manual|стандартный узел|Стандартный узел #
- # extbookmark manual|nodeOnMemberTab|Узел на элементе №
Стандартные узлы ведут к разделению стержней в точках пересечения и к новым стержням. Однако с типом ' Узел на элементе ' можно моделировать соединения элементов, не разделяя исходные элементы.
Чтобы подключить выбранные группы участников, нажмите ' Применить ' или ' ОК '. Затем RSTAB создает соответствующие узлы в точках пересечения.
Раздел диалога 'Проверить еще раз с другим допуском' позволяет точно настроить расстояния.
При желании вы можете использовать функцию ' Добавить выбранные объекты в видимость ', чтобы создать видимость для явной проверки выбранных групп элементов. Флажок 'Учитывать эксцентриситеты стержней' определяет, должны ли эксцентриситеты стержней также учитываться при проверке соединений.
Перекрывающиеся стержни
Элемент управления ищет элементы, которые полностью или частично находятся друг над другом по своей длине.
Перекрывающиеся элементы отображаются отсортированными по группам. Текущая группа в рабочем окне обозначена стрелкой. С помощью 'OK' вы можете решить проблему и разделить элементы на секции.
