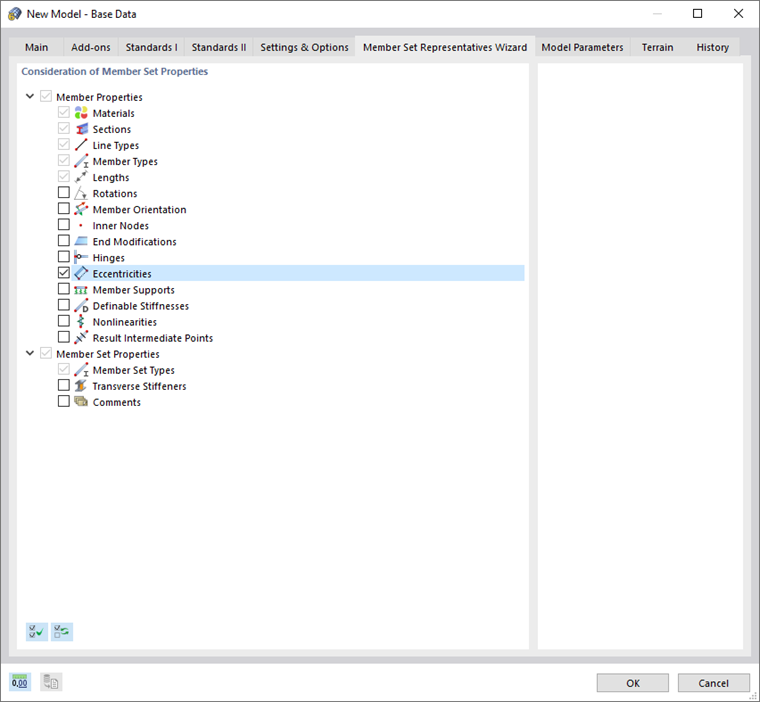

Вкладка мастера представления набора элементов отображается при выборе # extbookmark manual|варианты|Вкладка Settings & Options #. Здесь вы можете указать спецификации, в соответствии с которыми создаются представители для наборов стержней (см. Главу Набор представителей стержней ).
Представитель набора стержней - это шаблон для наборов стержней с идентичными свойствами. RSTAB проверяет все наборы стержней на сходство в отношении материала критериев, сечения, типа стержня, длины стержня, типа набора стержней и ориентации стержней и выводит результат в виде списка (см. Изображение # extbookmark manual|image025521|Представители множества элементов в навигаторе №). Указанные критерии заданы заранее.
В списке 'Учет свойств набора стержней' можно определить дополнительные условия для уточнения критериев для представителей набора стержней. Например, если вы активируете 'Эксцентриситет' свойств стержня, RSTAB создаст представителя для аналогичных наборов стержней без эксцентриситетов и представителя для тех же аналогичных наборов стержней с эксцентриситетами.
