Výsledky

Po bezchybné analýze jsou výsledky zobrazeny na modelu. Navigátor získá další kartu: V Navigator - Výsledky můžete řídit, které výsledky budou graficky znázorněny.

Grafické zobrazení výsledků pomocí 'Navigátoru - Výsledky'.

Ve tabulce jsou výsledky spravovány s jednotlivými typy výsledků v kategorii Statická analýza.

Výsledky statické analýzy s podkategoriemi v tabulce

Numerické výsledky jsou organizovány v následujících podkategoriích:

• Přehled
• Výsledky podle uzlů
• Výsledky podle linií
• Výsledky podle prutů
• Výsledky podle ploch
• Výsledky podle objemů

Správce tabulek výsledků

'Správce tabulek výsledků' určuje, které tabulky se zobrazí. Tento dialog můžete otevřít z nabídky Výsledky pomocí funkce Správce tabulek výsledků. Alternativně použijte tlačítko v titulním pruhu programu nebo tabulky.

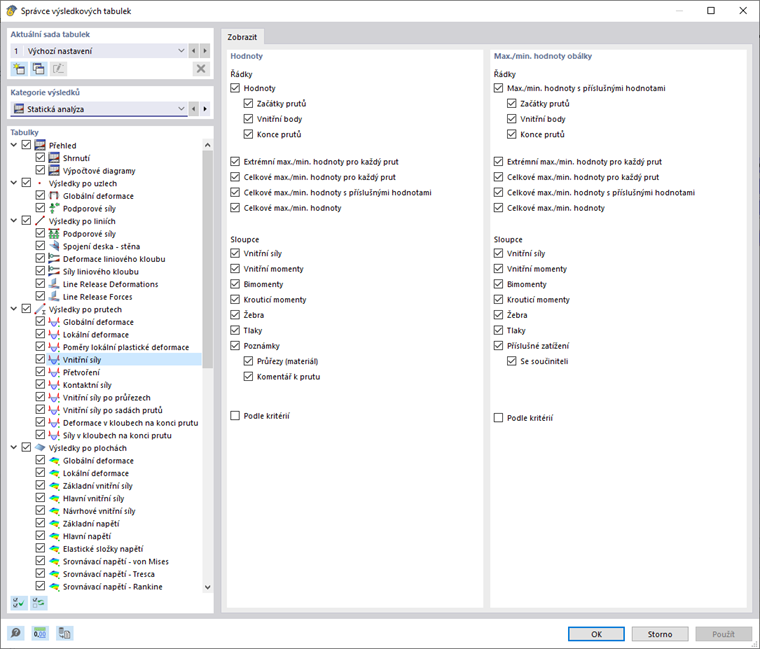

Výběr výsledků a detailů ve Správci výsledkových tabulek

V sekci 'Aktuální sada tabulek' můžete vytvořit novou konfiguraci tabulek a aplikovat ji na aktuální model.

V 'Adresářovém stromu tabulek' nastavte pomocí kontrolních políček, které výsledky potřebujete pro vyhodnocení. Po výběru položky můžete v sekci 'K zobrazení' podrobně řídit zobrazení výsledků. Příslušné řádky a sloupce tabulek budou podle toho zobrazeny nebo skryty.

Kontrolní políčko 'Podle kritérií' umožňuje znázornit určité hodnoty výsledků v tabulkách. Kritéria pro výstup výsledků můžete nastavit na samostatných kartách.

Zadání kritérií pro výstup v tabulce

Ve druhém sloupci zvolte typ výsledků. V následujících dvou sloupcích pak určíte, které kritérium má platit. K dispozici jsou následující podmínky:

• rovno
• nerovná se
• větší než
• větší nebo rovno
• menší než
• menší nebo rovno

K určení dalšího kritéria vyberte v posledním sloupci položku 'nebo' (každé kritérium platí samostatně) nebo 'a' (každé kritérium musí být splněno). Poté v novém řádku nastavte další podmínku.
