Estructura

Diagrama de cálculo

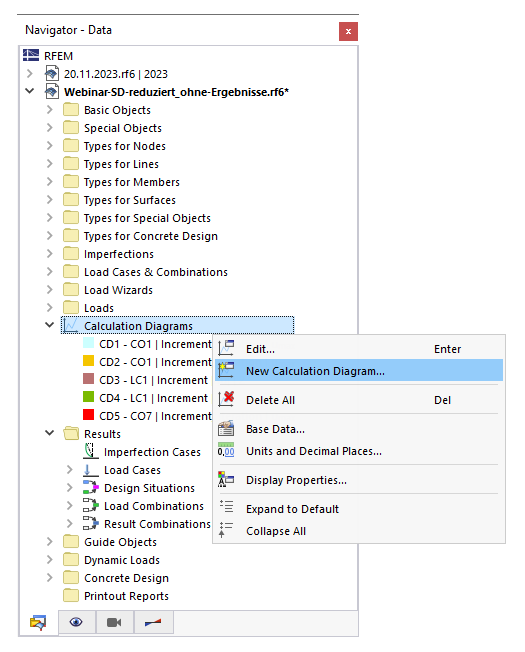

Durante el cálculo se muestra un diagrama con el desarrollo de la flecha máxima (consulte la figura Progreso del cálculo ). Después del cálculo, puede examinar este diagrama con todo detalle. Además, tiene la posibilidad de crear diagramas de cálculo (DC) definidos por el usuario que representan el comportamiento de convergencia en determinados nudos de barras, superficies o apoyos. Para ello, utilice la categoría del Navegador Diagramas de cálculo.

En el cuadro de diálogo 'Nuevo diagrama de cálculo', puede definir los criterios que se aplican para la representación de los resultados en el diagrama.

Base

Si aún no hay resultados disponibles, solo está disponible la pestaña Base.

Tipo de diagrama

En la lista están disponibles varios tipos de diagrama para seleccionar:

  • 2D | Base: Puede especificar individualmente qué resultados se mostrarán en el eje horizontal y vertical del diagrama.
  • 2D | Diagrama de convergencia: El diagrama muestra cómo se desarrolla la deformación máxima durante el cálculo.
  • 2D | Grupo: En el diagrama se pueden mostrar los resultados de varios diagramas que están disponibles para los mismos objetos para los mismos tipos de resultado.
  • 2D | Diagrama de cálculo vinculado: Puede representar los resultados de un caso de carga inicial y un caso de carga final, por ejemplo, para analizar los efectos de una carga y descarga múltiple (diagrama de histéresis).

Las demás opciones de entrada se adaptan al tipo de diagrama.

Origen

En la lista puede seleccionar el 'Tipo de análisis' cuyos resultados se referirán en el diagrama. Si no hay ningún Add-on de análisis activado en los Datos base del modelo, solo está disponible el 'Análisis estático'.

Defina el caso de carga o la combinación de cargas cuyos resultados se mostrarán en el diagrama. Las combinaciones de resultados y situaciones de proyecto no están disponibles para selección, ya que el diagrama no puede representar resultados envolventes.

Eje horizontal / Eje vertical

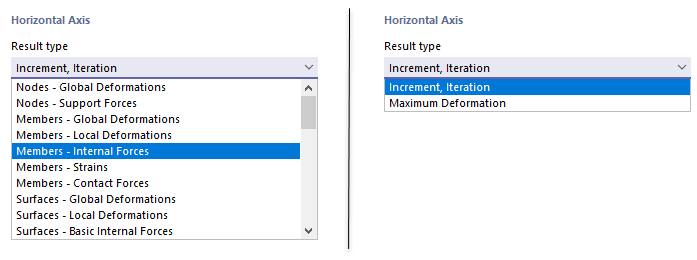

En estas dos secciones puede definir los criterios de resultados que se aplicarán para las abscisas y las ordenadas. Las opciones en la lista 'Tipo de resultado' dependen del tipo de diagrama.

Defina el tipo de resultado para el eje horizontal. Generalmente, este es el 'Incremento'. Luego puede asignar una deformación o un esfuerzo interno al eje vertical en un diagrama base, o la deformación máxima en un diagrama de convergencia.

En un diagrama base, seleccione el tipo de desplazamiento, giro o esfuerzo interno en la lista 'Valor'. Luego, defina el 'Objeto' cuyo resultado debe aparecer en el diagrama e indique para qué 'Nudo' se hace esto.

En un diagrama de cálculo vinculado, puede definir los casos de carga o combinaciones para representar el resultado total de estados constructivos o de carga, por ejemplo, para analizar el comportamiento de histéresis de un modelo de material plástico.

Diagrama

El diagrama se muestra tan pronto como los resultados del caso de carga o la combinación de cargas están disponibles. Si cambia un criterio, el gráfico se actualiza automáticamente. En la pestaña Diagrama puede revisar el diagrama en vista ampliada.

La barra verde debajo de un diagrama de convergencia (consulte el cuadro de diálogo Nuevo diagrama de cálculo) corresponde al desarrollo de la convergencia tal como se muestra en la ventana Progreso del cálculo .

Información

Si el cálculo se realiza a través de varios pasos de carga, debe activar la opción Guardar resultados de todos los pasos de carga en la Configuración de análisis estático: De esta manera, todos los resultados se muestran en el diagrama, no solo los del incremento más alto.

Los botones debajo del diagrama tienen las siguientes funciones:

Botón de lista con opciones para la alineación de la abscisa X y la ordenada Y
Botón de lista con opciones para la representación lineal o logarítmica de los valores X e Y
Botón lista para imprimir Botón de lista con opciones para imprimir el diagrama
Acercar en el eje X Aumenta la longitud de la abscisa X
Acortar eje X Reduce la longitud de la abscisa X
Alargar eje Y Aumenta la longitud de la ordenada Y
Acortar eje Y Reduce la longitud de la ordenada Y
Diagrama de sólido Representa el diagrama con el área rellenada
Valor máximo-mínimo Indica el valor máximo y mínimo

Tabla

La pestaña Tabla está disponible tan pronto como los resultados del caso de carga o la combinación de cargas están disponibles.

En la tabla se enumeran los valores que se calcularon en las iteraciones individuales e incrementos de carga. Como se mencionó anteriormente, en un cálculo incremental se deben guardar los resultados de los pasos de carga individuales.

Los valores de la línea seleccionada se marcan a la derecha en el diagrama.

Diagrama

La pestaña Diagrama está disponible tan pronto como los resultados del caso de carga o la combinación de cargas están disponibles.

El diagrama se muestra aquí en una vista completa. Esto facilita la evaluación detallada.

A través del botón de lista Imprimir inmediatamente existen varias opciones que puede utilizar para la documentación del diagrama (consulte el capítulo Imágenes).

Información

También puede evaluar los diagramas en la tabla Diagramas de cálculo , que está disponible en la subcategoría 'Resumen' del análisis estático.
