La vérification est activée par défaut dans la section Rupture du terrain de la boîte de dialogue Configurations pour l’analyse géotechnique. Les principes théoriques de la rupture du terrain sont disponibles dans le chapitre Rupture du terrain.
Pour l’analyse de la rupture du terrain, vous pouvez entrer des valeurs définies par l’utilisateur pour la contrainte de sol admissible ou calculer la capacité portante selon l’annexe D de l’EN 1997-1.
Si vous souhaitez effectuer une analyse de rupture du terrain, vous devez attribuer la combinaison de charges caractéristique (ELS) associée à chaque combinaison de charges ELU. Vous pouvez le faire dans la boîte de dialogue Cas de charge et combinaisons.
Les combinaisons ELS doivent être assignées aux combinaisons ELU car les charges caractéristiques des combinaisons ELS sont requises pour le calcul de l’excentrement de charge et de l’aire de calcul. Sans cette attribution, les calculs correspondants ne peuvent pas être effectués.
Valeurs définies par l’utilisateur pour la contrainte de sol admissible

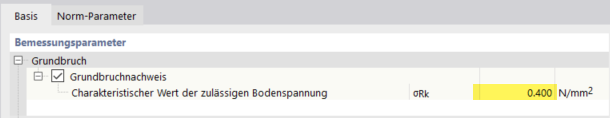

Vous pouvez préciser la contrainte de sol caractéristique σRk dans Rupture du terrain.
Capacité portante selon l’EN 1997-1 Annexe D

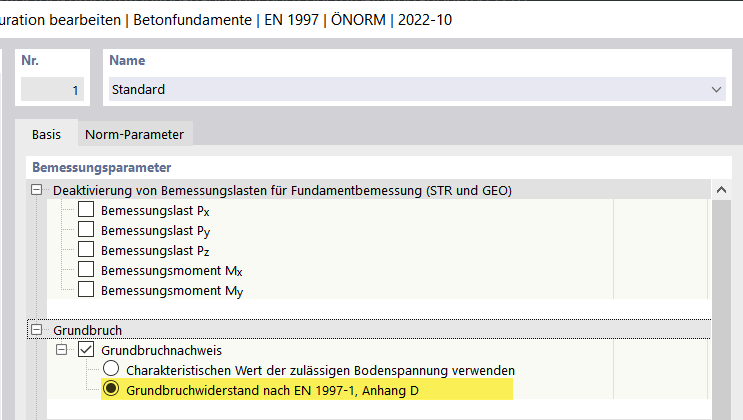

Vous pouvez calculer la capacité portante du sol selon l’Annexe D de l’EN 1997-1. Sélectionnez Capacité portante selon l’EN 1997-1, Annexe D dans la section Rupture du terrain de la configuration pour l’analyse géotechnique
