Wiele komponentów obejmuje wstawione blachy, na przykład płytę czołową, żebro, płytę łącznikową, itp. Możesz również wstawić blachę jako osobną komponentę, na przykład jako głowicę kolumny, jako usztywnienie otwartego przekroju lub jako płytę węzłową, do której łączysz element za pomocą komponenty płytki łącznikowej. Na poniższym rysunku widzisz płytę głowicową i płytę węzłową.
Element

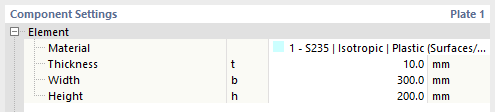

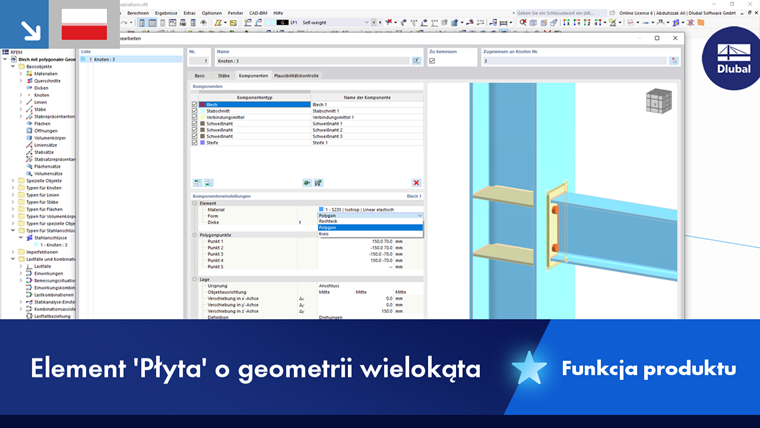

W pierwszej kategorii ustawień komponentów należy zdefiniować wymiary płyty oraz jej materiał. Można wybierać spośród istniejących materiałów lub zdefiniować nowy materiał. Oprócz formy prostokątnej lub okrągłej, jest również dostępna definicja formy poligonalnej. Jeśli chcesz zdefiniować tę ostatnią, możesz podać odpowiednie punkty definicji linii poligonalnej w sekcji Punkty poligonu.

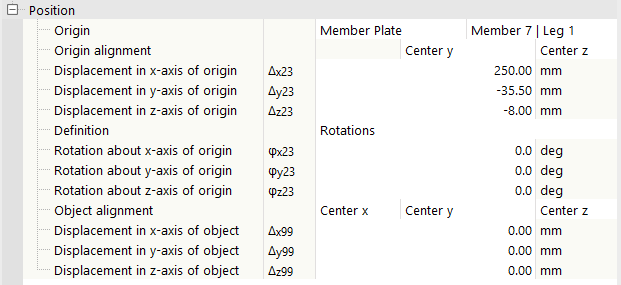

Pozycja
Pozycjonowanie płyty w złączu sterowane jest przez tę kategorię.
Punkt odniesienia
Wybierz komponentę Punkt odniesienia, do której mają się odnosić przesunięcia i obroty płyty.
Domyślne ustawienie to Złącze, czyli punkt odniesienia całego połączenia. Możesz również wybrać jako komponentę odniesienia Pręt, Płytę prętową, inną Blachę, Płaszczyznę pomocniczą lub Objętość pomocniczą. Na podstawie układu współrzędnych tej komponenty możesz przesuwać i obracać blachę, aby dopasować jej rozmieszczenie.
Wyrównanie punktu odniesienia
Ta opcja jest dostępna, gdy ustalono element jako punkt odniesienia. Możesz wybrać punkt odniesienia elementu, w którym blacha ma być zamocowana.
Istnieją trzy (dla pręta dwa) listy dla odpowiednich współrzędnych przestrzennych, z trzema opcjami każda.
| Środek | Środek blachy odnosi się do ‚‘'środka ciężkości'‚‘ elementu odniesienia. |
| + | Środek blachy odnosi się do dodatniej powierzchni (ramki ograniczającej) elementu odniesienia. |
| - | Środek blachy odnosi się do ujemnej powierzchni (ramki ograniczającej) elementu odniesienia. |

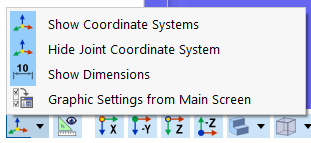

Aby sprawdzić kierunki, włącz osie za pomocą opcji
Pokaż układy współrzędnych w obszarze graficznym. Jeśli układ współrzędnych złącza jest nieistotny, można go ukryć dla lepszej przejrzystości w tym menu.
Dodatkowo, pozycja blachy może być dalej dostosowywana na podstawie absolutnych przesunięć i obrotów w stosunku do obiektu odniesienia. Dokonuje się to poprzez odpowiednie wprowadzenie danych w liniach poniżej względnego wyrównania punktu odniesienia.

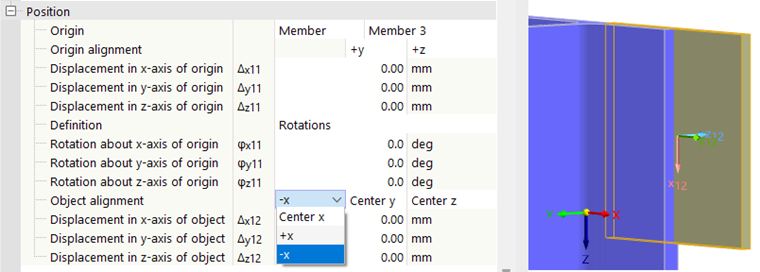

Wyrównanie obiektu
Tutaj możesz wybrać punkt odniesienia blachy, który będzie używany do połączenia. Nie musi być przymocowany w środku ciężkości do punktu odniesienia.
Istnieją ponownie trzy listy z trzema opcjami każda.
| Środek | Blacha sama będzie wyrównana do swojej linii środkowej. |
| + | Blacha sama będzie wyrównana do swojej dodatniej powierzchni (ramki ograniczającej) w danej kierunkowej współrzędnej. |
| - | Blacha sama będzie wyrównana do swojej ujemnej powierzchni (ramki ograniczającej) w danej kierunkowej współrzędnej. |
Dzięki dalszym możliwościom wprowadzania danych, blacha może być przesuwana w swojej (względem punktu odniesienia) obróconej orientacji.
