Kontakt

Komponent Kontakt umożliwia odzwierciedlenie kontaktu ciśnieniowego między dwoma równoległymi blachami lub płytami prętowymi w modelu. Może być również uwzględnione tarcie między powierzchniami.

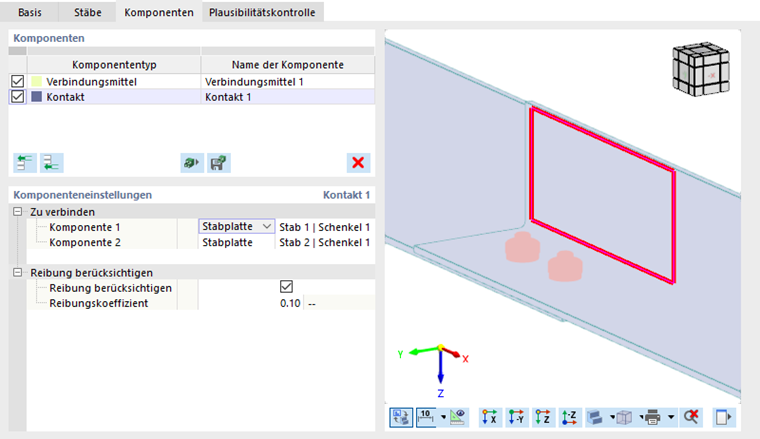

Ustawienia komponentów dla kontaktu

Do połączenia

Pierwsza kategoria ustawień komponentów zarządza danymi dotyczącymi połączonych komponentów.

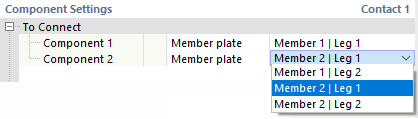

Definiowanie części

Na początku określ, jaki typ obiektu ma zostać połączony. Na liście dostępne są dwie opcje do wyboru:

• Blacha: Kontakt istnieje między dwoma (lub więcej) pojedynczymi blachami.
• Płyta prętowa: Możesz określić część przekroju pręta ("blachę"), na przykład kołnierz.

Następnie wybierz z listy w ostatniej kolumnie odpowiednią blachę lub płytę prętową.

Uwzględnij tarcie

Jeśli chcesz 'uwzględnić tarcie' występujące między dwoma komponentami w kierunku podłużnym, zaznacz pole wyboru. W ten sposób siły ścinające są przenoszone poprzez tarcie. Są one zależne od istniejących sił dociskowych. Możesz wtedy określić 'współczynnik tarcia'. Opisuje on stosunek między naprężeniami ścinającymi a naprężeniami dociskowymi między komponentami zgodnie z następującą relacją: τ_|| = współczynnik tarcia ⋅ σ_z
