Komponenta Kontakt umožňuje modelovat tlakový kontakt mezi dvěma rovnoběžnými plechy nebo pásovými plechy v modelu. Přitom může být zohledněno také tření mezi plochami.
Ke spojení

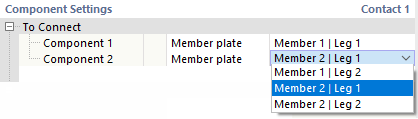

První kategorie nastavení komponenty spravuje údaje o spojených komponentách.
Nejprve určete, který typ objektu má být spojen. V seznamu jsou k dispozici dvě možnosti:
- Plech: Kontakt existuje mezi dvěma (nebo více) samostatnými plechy.
- Tyčová deska: Můžete určit část průřezu tyče ("plech"), například přírubu.
Poté v seznamu posledního sloupce vyberte plech nebo tyčovou desku.
Zohlednit tření
Pokud chcete 'Zohlednit tření', které působí mezi oběma komponentami v podélném směru, zaškrtněte kontrolní políčko. Tím se absorbují smykové síly přes tření. Ty jsou závislé na přítomných tlakových silách. Poté můžete stanovit 'Koeficient tření'. Popisuje poměr mezi smykovými a tlakovými napětími mezi komponentami podle následujícího vztahu: τ|| = Koeficient tření ⋅ σz
