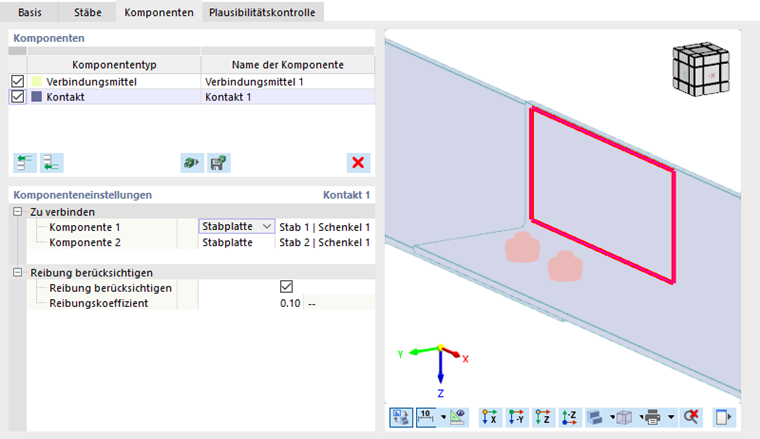

La componente Contacto permite modelar un contacto a compresión entre dos chapas o placas barras paralelas en el modelo. También se puede tener en cuenta la fricción entre las superficies.
A conectar

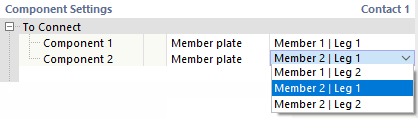

La primera categoría de configuraciones de la componente gestiona la información sobre los componentes conectados.
Primero, decida qué tipo de objeto debe conectarse. Hay dos opciones disponibles en la lista:
- Chapa: El contacto existe entre dos (o más) chapas individuales.
- Placa barra: Puede definir la parte de la sección transversal de una barra ("chapa"), por ejemplo, el ala.
Luego, seleccione en la lista de la última columna la chapa o la placa barra.
Considerar fricción
Si desea 'considerar la fricción' que actúa entre las dos componentes en la dirección longitudinal, marque el cuadro de control. Esto permitirá que se desarrollen fuerzas de corte a través de la fricción. Estas dependen de las fuerzas de compresión presentes. Luego puede definir el 'coeficiente de fricción'. Este describe la relación entre las tensiones de corte y compresión entre los componentes según la siguiente relación: τ|| = Coeficiente de fricción ⋅ σz
