La composante Contact permet de modéliser un contact sous pression entre deux plaques parallèles ou plaques de tige dans le modèle. La friction entre les surfaces peut également être prise en compte.

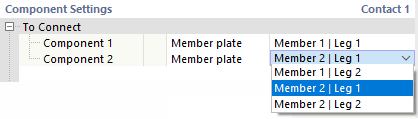

À connecter

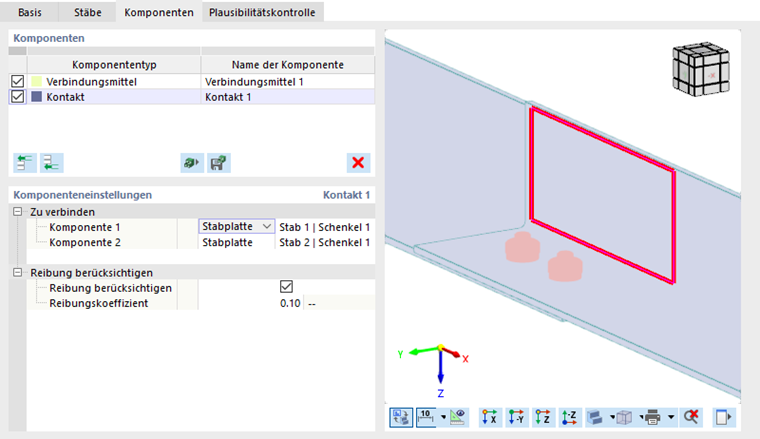

La première catégorie des paramètres du composant gère les informations relatives aux composants connectés.
Tout d'abord, définissez le type d'objet à connecter. Deux options sont disponibles dans la liste :
- Plaque: Le contact est établi entre deux (ou plusieurs) plaques individuelles.
- Plaque de tige: Vous pouvez définir la partie section d'un barre ("Plaque"), par exemple, le flasque.
Ensuite, sélectionnez la plaque ou la plaque de tige dans la liste de la dernière colonne.
Prendre en compte la friction
Si vous souhaitez 'prendre en compte la friction' efficace entre les deux composants dans le sens longitudinal, cochez la case de contrôle. Cela permet de transférer les forces de cisaillement grâce à la friction. Elles dépendent des forces de pression existantes. Vous pouvez alors définir le 'coefficient de friction'. Il décrit le rapport entre les tensions de cisaillement et de compression entre les composants selon la relation suivante : τ|| = Coefficient de friction ⋅ σz
