Visualização detalhada de resultados

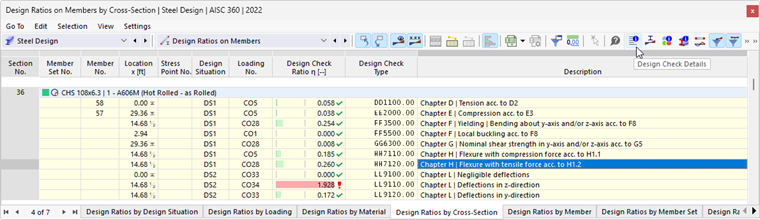

O diálogo mostra os resultados detalhados para as verificações selecionadas. Há várias opções de filtro disponíveis para você. Além da visão tabular dos valores intermediários, as fórmulas de verificação também podem ser exibidas. A barra de ferramentas superior, bem como outras visualizações detalhadas disponíveis para os resultados de dimensionamento, são descritas no capítulo superior Detalhes de Verificação.

Exibir

Nesta seção do diálogo, você pode selecionar a verificação para a qual deseja que os detalhes sejam exibidos. Vários campos de lista estão disponíveis para garantir a escolha clara da verificação a ser exibida.

Configuração de visualização para detalhes de dimensionamento

Apenas as listas de seleção para as quais existem resultados estão disponíveis. Por exemplo, se apenas barras estão incluídas na dimensionamento, o campo de seleção dos conjuntos de barras não estará disponível. Com o botão , você pode selecionar uma barra ou conjunto de barras na janela gráfica e seu número será automaticamente inserido no campo de lista.

Se você selecionar um conjunto de barras, apenas as barras pertencentes a esse conjunto estarão disponíveis na lista de barras. Nesse caso, o botão permite que a posição x seja referida ao início do conjunto de barras; caso contrário, a posição x sempre será referida ao início da barra. As barras dimensionadas sem conjunto de barras estão disponíveis na lista quando você seleciona o valor '--' para o número do conjunto de barras.

A seleção do ponto de tensão só está disponível para verificações que se referem a um ponto de tensão (por exemplo, verificações de tensão). Todas as outras verificações estão disponíveis quando você seleciona '--' para o ponto de tensão.

Detalhes da Verificação

Nesta estrutura em árvore, os principais parâmetros de entrada, valores intermediários e resultados de dimensionamento são exibidos. Assim, você pode acompanhar em detalhe as verificações realizadas. Na Visão das Fórmulas, a utilização dos valores intermediários até o resultado final é claramente apresentada.

Detalhes verificação de dimensionamento de aço

As forças internas utilizadas para a verificação nesta posição são listadas na seção 'Forças Internas de Dimensionamento'. Se certas forças internas são marcadas como 'Desprezíveis', elas estão abaixo dos limites estabelecidos por você e não são mais consideradas na verificação subsequente. Os limites para desprezar forças internas também são descritos no capítulo Configuração da Capacidade de Carga .

Verificações no Local

Na aba Verificações no Local, todas as verificações realizadas neste ponto são exibidas. Aqui você pode obter uma visão rápida do uso das várias verificações. A visão da fórmula no lado direito mostra a verificação atualmente selecionada. Com um duplo-clique em uma linha, você pode exibir os detalhes da verificação em questão.

Detalhes da verificação do dimensionamento de aço | Verificações na posição

Algumas verificações, como verificações de tensão comparativa, são realizadas em cada ponto de tensão. Outras verificações, como verificações de estabilidade, não requerem distinção entre os pontos de tensão.

Visão das Fórmulas

As fórmulas principais para determinar os valores intermediários, assim como o cálculo final do critério de verificação, são apresentadas nesta seção. Você pode alternar entre símbolos de fórmula ou valores numéricos usando o botão na parte inferior. A versão reduzida com a equação de verificação é ativada após clicar no botão .

Além disso, está disponível a opção de impressão gráfica para a visão de fórmula escolhida. Com o botão , você pode imprimir uma captura instantânea diretamente ou adicioná-la ao protocolo de impressão.

Imprimir vista de fórmula

Com o botão , você pode, ao invés da visão de fórmula, exibir uma visão do modelo. Isso permite localizar rapidamente o ponto de verificação escolhido no modelo.
