Dans les tableaux de résultats de la catégorie 'Vérification du bois', vous pouvez ouvrir les détails de vérification de l'une des manières suivantes :

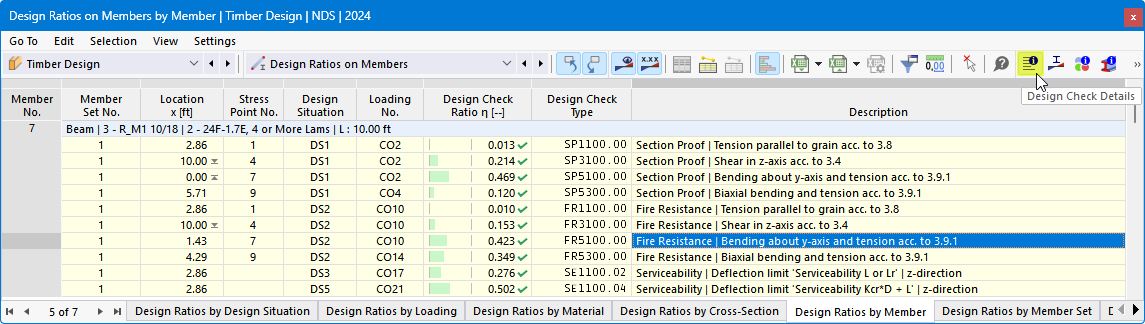

- Icône
dans la barre d'outils du tableau - Double-clic dans une ligne de résultats

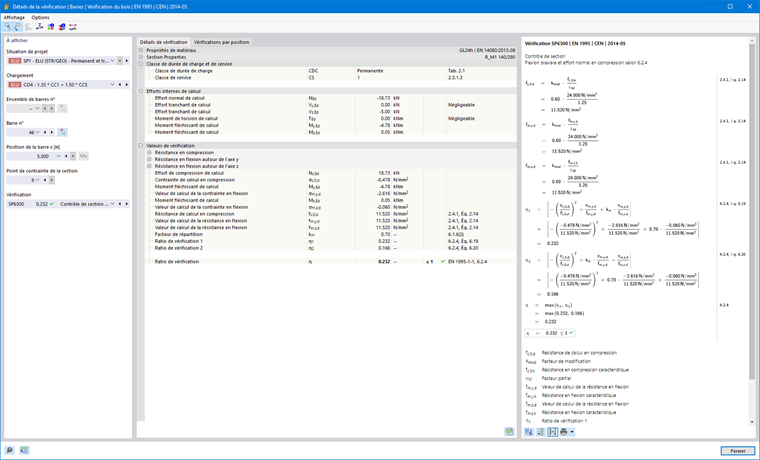

La boîte de dialogue 'Détail de vérification' apparaît alors. Elle affiche les équations de vérification ainsi que les résultats intermédiaires de la vérification qui s'appliquent au résultat sélectionné dans le tableau.
Dans la partie centrale, vous voyez les résultats détaillés, dans la colonne de droite les formules de vérification.
Affichage
La section de gauche contient les paramètres de la ligne du tableau qui est sélectionnée lors de l'ouverture de la boîte de dialogue. Vous avez ainsi un contrôle sur la situation de projet, les objets déterminants et le critère de vérification.
Si vous souhaitez vérifier les détails pour une autre constellation de cas, vous pouvez à tout moment adapter les paramètres dans les listes de sélection – situation de projet, charge, objet, position x ou nœud de maillage, point de contrainte ou couche, vérification. Des options de sélection sont disponibles pour tous les types de résultats calculés. Si, par exemple, seules des barres ont été vérifiées, aucune option pour les ensembles de barres et les surfaces n'est affichée. De même, dans les détails de vérification pour les surfaces, vous ne pouvez pas passer aux vérifications de barres. Dans ce cas, sélectionnez le tableau de résultats correspondant dans le programme sans fermer la boîte de dialogue 'Détail de vérification'.
Si vous souhaitez vérifier les résultats d'un autre objet, vous pouvez sélectionner graphiquement la barre ou la surface dans la fenêtre de travail à l'aide de l'icône
.
Pour les résultats d'un ensemble de barres, seuls les numéros de barres appartenant à cet ensemble sont disponibles dans la liste des barres. De même, pour les résultats d'un ensemble de surfaces, seules les surfaces correspondantes sont contenues dans la liste. Si vous activez l'icône
pour un ensemble de barres, la 'position x de la barre' se réfère au début de l'ensemble de barres. Si elle est inactive, la position x se réfère au début de la barre sélectionnée. Les barres vérifiées sans ensemble de barres sont disponibles dans la liste lorsque vous sélectionnez l'entrée '--' pour le 'Ensemble de barres n°'.
Pour les points de contrainte, une option de sélection n'existe que pour les vérifications se rapportant à un point de contrainte (par exemple l'analyse des contraintes). Toutes les autres vérifications sont disponibles lorsque vous sélectionnez l'option '--' pour le point de contrainte.
Détails de vérification
Les principaux paramètres d'entrée, les valeurs intermédiaires et les résultats de vérification sont affichés ici dans une arborescence. Vous pouvez ainsi comprendre en détail les vérifications effectuées. Dans la vue des formules, l'utilisation des valeurs intermédiaires jusqu'au résultat final est présentée de manière compréhensible.
Vérifications au point
Dans l'onglet Vérifications au point, toutes les vérifications effectuées à ce point sont affichées. Vous pouvez ici obtenir un aperçu rapide des ratios de vérification des différentes vérifications. Un double-clic sur une ligne permet d'afficher les détails de la vérification correspondante.
Certaines vérifications, comme par exemple l'analyse des contraintes, sont effectuées à chaque point de contrainte. D'autres, comme l'analyse de stabilité, ne nécessitent pas de distinction entre les points de contrainte.
Vue des formules
Les principales formules pour la détermination des valeurs intermédiaires ainsi que le calcul final du critère de vérification sont présentés dans cette section. Vous pouvez basculer entre les symboles de formules et les valeurs numériques à l'aide des icônes situées en bas. De plus, vous avez ici la possibilité d'imprimer le graphique.
L'icône
vous permet d'afficher une vue du modèle à la place de la vue des formules. Cela vous permet de localiser rapidement le point de vérification sélectionné dans le modèle.
