Detail posouzení

Ve výsledkových tabulkách kategorie 'Posouzení dřevěných konstrukcí' můžete detaily posouzení vyvolat jedním z následujících způsobů:

• Tlačítko na panelu nástrojů tabulky
• Dvojklik na řádek výsledku

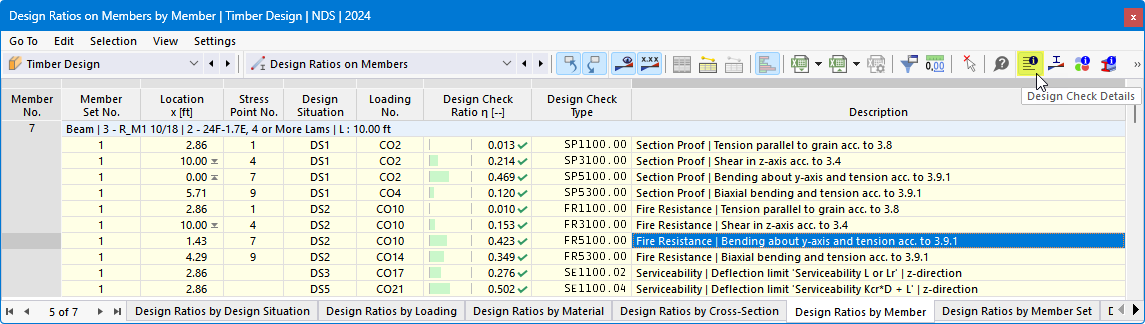

Tlačítko Detail posouzení na panelu nástrojů tabulky

Zobrazí se dialog 'Detail posouzení'. Jsou v něm uvedeny rovnice posouzení spolu s mezivýsledky posouzení, které platí pro výsledek vybraný v tabulce.

Detail posouzení posouzení dřevěných konstrukcí

V centrální části vidíte podrobné výsledky, v pravém sloupci vzorce posouzení.

Zobrazení

V levé části jsou nastaveny parametry řádku tabulky, který je vybrán při vyvolání dialogu. Máte tak kontrolu nad návrhovou situací, rozhodujícími objekty a kritériem posouzení.

Nastavení zobrazení pro detaily posouzení

Pokud chcete zkontrolovat podrobnosti pro jinou konstelaci případů, můžete ve výběrových seznamech kdykoli upravit parametry – návrhová situace, zatížení, objekt, místo x nebo síťový uzel, napěťový bod nebo vrstva, posouzení. K dispozici jsou možnosti výběru pro všechny vypočtené typy výsledků. Pokud byly posouzeny například pouze pruty, nezobrazí se žádné možnosti pro sady prutů a plochy. Stejně tak nemůžete v detailech posouzení pro plochy přepnout na posouzení prutů. V takovém případě vyberte příslušnou výsledkovou tabulku v programu, aniž byste zavírali dialog 'Detail posouzení'.

Pokud chcete zkontrolovat výsledky jiného objektu, můžete prut nebo plochu vybrat graficky v pracovním okně pomocí tlačítka .

U výsledků sady prutů jsou v seznamu prutů k výběru pouze čísla prutů, která patří do této sady prutů. Také u výsledků sady ploch obsahuje seznam pouze příslušné plochy. Pokud u sady prutů aktivujete tlačítko , vztahuje se 'Místo x na prutu' k počátku sady prutů. Pokud je neaktivní, vztahuje se místo x k počátku vybraného prutu. Pruty posouzené bez sady prutů jsou v seznamu k dispozici, pokud pro 'Č. sady prutů' vyberete položku '--'.

U napěťových bodů je možnost výběru pouze pro posouzení, která se vztahují k napěťovému bodu (například posouzení napětí). Všechna ostatní posouzení jsou k výběru, pokud pro napěťový bod nastavíte možnost '--'.

Detaily posouzení

Ve stromové struktuře se zde zobrazují důležité vstupní parametry, mezihodnoty a výsledky posouzení. Můžete tak podrobně sledovat provedená posouzení. V zobrazení vzorců je srozumitelně znázorněno použití mezihodnot až po konečný výsledek.

Posouzení na místě

V záložce Posouzení na místě se zobrazují všechna posouzení provedená na tomto místě. Zde můžete získat rychlý přehled o využití jednotlivých posouzení. Dvojklikem na řádek si můžete nechat zobrazit detaily posouzení daného posouzení.

Některá posouzení, jako například posouzení napětí, se provádějí v každém napěťovém bodě. Jiná posouzení, jako například posouzení stability, nevyžadují rozlišování mezi napěťovými body.

Zobrazení vzorců

V této části jsou zobrazeny důležité vzorce pro stanovení mezihodnot a také konečný výpočet kritéria posouzení. Pomocí tlačítek na dolním okraji můžete přepínat mezi symboly vzorců a číselnými hodnotami. K dispozici je zde také možnost grafického tisku.

Pomocí tlačítka můžete místo zobrazení vzorců zobrazit také zobrazení modelu. Můžete tak vybrané místo posouzení rychle lokalizovat v modelu.
