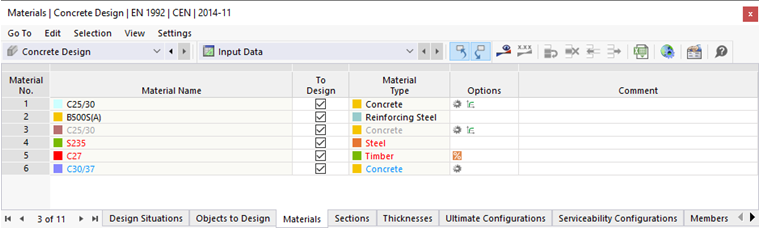

O dimensionamento em concreto armado está vinculado a materiais das categorias Beton e Betonstahl, que devem estar definidos no modelo. Na tabela Materiais da categoria 'Dimensionamento de Concreto', estão listados todos os materiais definidos para o modelo.
Materiais Permitidos
A cor do texto dos materiais informa sobre a utilização e a elegibilidade do material para o dimensionamento de concreto:
- preto = Material é adequado para dimensionamento
- vermelho = Material não é adequado para dimensionamento
- azul = Material não é utilizado no modelo
- cinza = Material não é utilizado em objetos a serem dimensionados

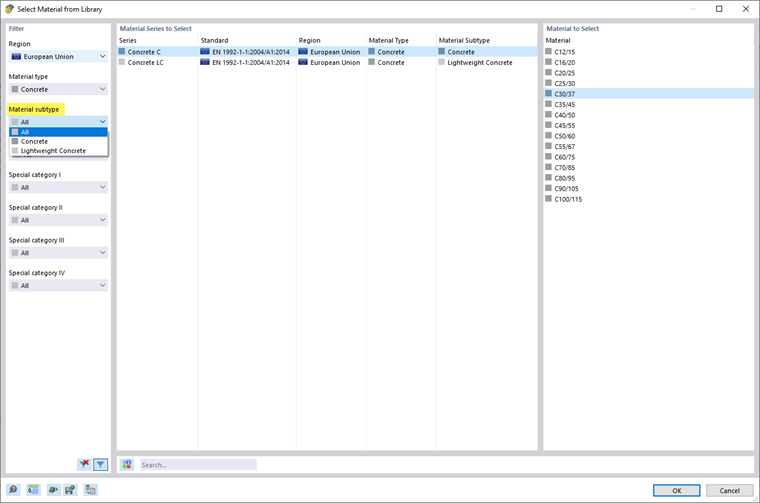

Nos materiais de concreto há uma distinção adicional entre os subtipos 'Beton' e 'Betão leve'. Esta opção de filtro pode ser utilizada na biblioteca de materiais do RFEM ou RSTAB.
Objetos que têm um material inválido atribuído não são considerados no dimensionamento – mesmo que a opção 'A dimensionar' esteja ativada para esse material. Eles são listados automaticamente na tabela Objetos a serem dimensionados como 'Não válido / desativado'.
Remover Material do Dimensionamento
Para um material válido, você pode excluir todos os objetos do dimensionamento ao desativar a caixa de seleção 'A dimensionar' para esses objetos. Esses objetos serão então classificados na tabela Objetos a serem dimensionados como 'Não válido / desativado' e não serão analisados no dimensionamento.
Opções
Os ícones na coluna 'Opções' representam diferentes configurações ou valores modificados. Eles permitem uma visão geral rápida, por exemplo, para identificar materiais com propriedades ajustadas.
Ao clicar em um ícone, você pode abrir a caixa de diálogo de edição do material para a opção armazenada.
|
Abre a caixa de diálogo 'Editar Material' com a aba Configurações de Concreto |
|
Abre a caixa de diálogo 'Editar Material' com a aba Propriedades Dependentes do Tempo do Concreto |
