Les diagrammes de résultats des barres ou des coupes de résultats sont également disponibles pour les résultats de la vérification du béton. Vous pouvez ainsi évaluer les vérifications et les armatures dans des diagrammes de la même manière qu'avec les résultats d'analyse statique.

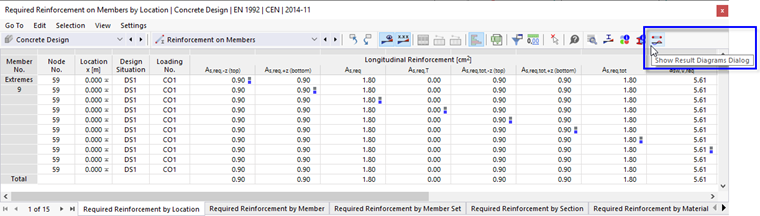

Les diagrammes de résultats peuvent être ouverts comme le décrit le chapitre Diagrammes de résultats du manuel de RFEM. Vous pouvez également utiliser le bouton
qui est disponible pour les objets de barre dans les tableaux de résultats de la catégorie « Vérification du béton ».

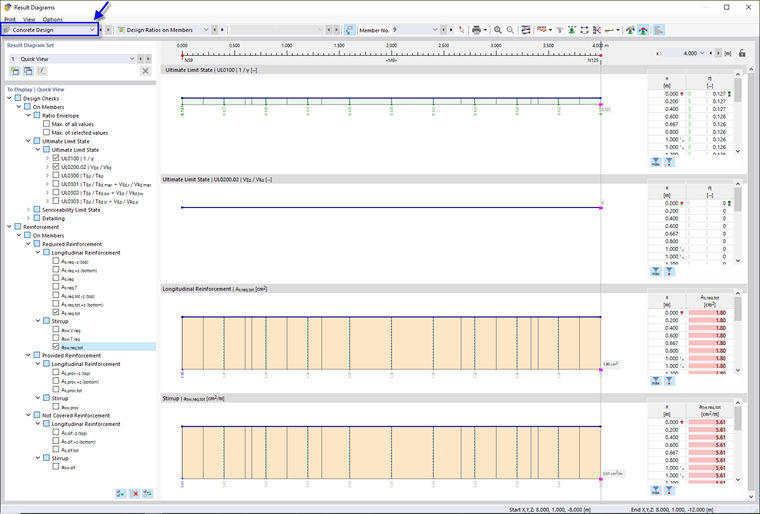

La boîte de dialogue « Diagrammes de résultats » apparaît. La catégorie de résultats « Vérification du béton » est définie par défaut.
Dans la section « À afficher », définissez les vérifications ou les armatures dont vous souhaitez afficher les distributions dans les diagrammes. Les options de sélection pour les diagrammes de barre correspondent à celles du « Navigateur - Résultats » (voir l'image Affichage des ratios de vérification sur les barres et l'image Affichage des armatures sur les barres ). Chaque type de résultat est affiché dans un diagramme distinct.
Si vous souhaitez vérifier les résultats d'une autre barre, sélectionnez son numéro dans la liste « Barre n° » ou utilisez le bouton
pour la sélection graphique.
Dans la liste des « Ratios de vérification sur les barres », vous pouvez également sélectionner un autre type d'objet.
D'autres options sont décrites dans le chapitre Diagrammes de résultats du manuel de RFEM.
