结果图

在进行混凝土计算时，用户也可以提供杆件结果图或剖面结果图。 这样您可以像评估结构分析的结果一样在图表中评估设计验算和配筋。

结果图可以按照 RFEM 手册的结果图]]中的介绍打开，章节为{%！ 您也可以使用 按钮，该按钮适用于'混凝土设计'结果表中的杆件对象。

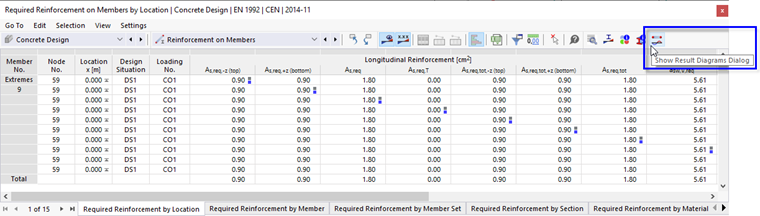

02 表格工具栏中的“显示结果图”按钮

出现'结果图'对话框。 预设结果类别'混凝土设计'。

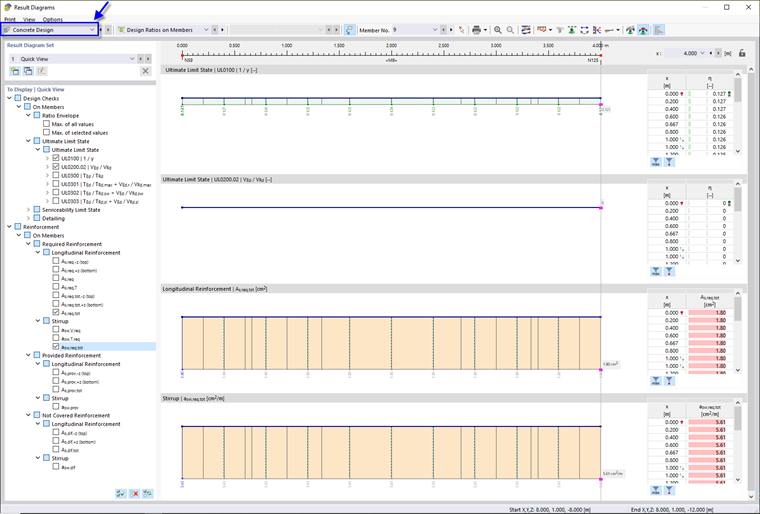

03 关于结果图的对话框，请注意验算和配筋图

在对话框的'显示'部分中，定义要在图表中显示其分布的设计或配筋。 杆件图的选择选项对应于'导航器 - 结果'中的选项（见图 显示杆件比值的设计验算 and image 显示杆件的配筋 )。 每种结果类型都显示在一个单独的图中。

如果要检查其他杆件的结果，请在'杆件编号'列表中选择其编号或使用 按钮进行图形选择。

在'杆件利用率'列表中，您也可以选择其他对象类型。

05 为结果图选择对象类型

更多选项请参见 RFEM 手册的结果图]]，章节{%！
