Os diagramas de resultados das barras ou das secções de resultados também estão disponíveis para os resultados do dimensionamento de betão. Com isto, pode avaliar as verificações e as armaduras em diagramas da mesma forma como com os resultados de uma análise estrutural.
Os diagramas de resultados podem ser abertos como descrito no Capítulo {%/en/downloads-and-information/documents/online-manuals/rfem-6/000484 Curvas de resultados]] do manual do RFEM. Também pode utilizar o botão
que está disponível para objetos de barra nas tabelas de resultados da categoria 'Dimensionamento de betão'.

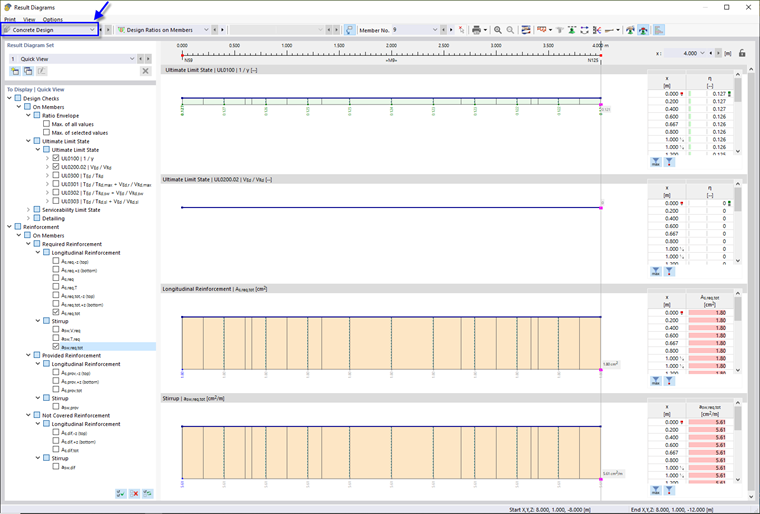

Aparece a caixa de diálogo 'Diagramas de resultados'. A categoria de resultados 'Dimensionamento de betão' está predefinida.
Na secção de diálogo 'A ser mostrado', define as verificações ou armaduras cujas distribuições pretende que sejam exibidas nos diagramas. As opções de seleção para os diagramas de barras correspondem às do 'Navegador – Resultados' (ver figura Apresentar verificações com relações nas barras e imagem Mostrar armadura nas barras ). Cada tipo de resultado é exibido num diagrama separado.
Se pretende verificar os resultados de outra barra, seleccione o seu número na lista 'Barra nº' ou utilize o botão
para a selecção gráfica.
Na lista das 'Relações em barras', também pode seleccionar um tipo de objecto diferente.
Para mais opções, consulte o capítulo {%}#/en-US/downloads-and-information/documents/online-manuals/rfem-6/000484 Curvas de resultados]] do manual do RFEM.
