El complemento Dimensionamiento de acero está completamente integrado en RFEM o RSTAB. Por lo tanto, puede utilizar todas las posibilidades conocidas del programa principal para documentar los resultados gráficos de las utilizaciones y verificaciones. El procedimiento general para preparar gráficos para la impresión se describe en el capítulo Gráficos del manual de RFEM.
Gráficos de la ventana de trabajo
El capítulo Gráfica para dimensionamiento de acero presenta los diferentes tipos de resultados que están disponibles gráficamente para barras y superficies. Puede imprimir directamente la vista actual a través de la función de impresión o transferirla al informe de impresión.

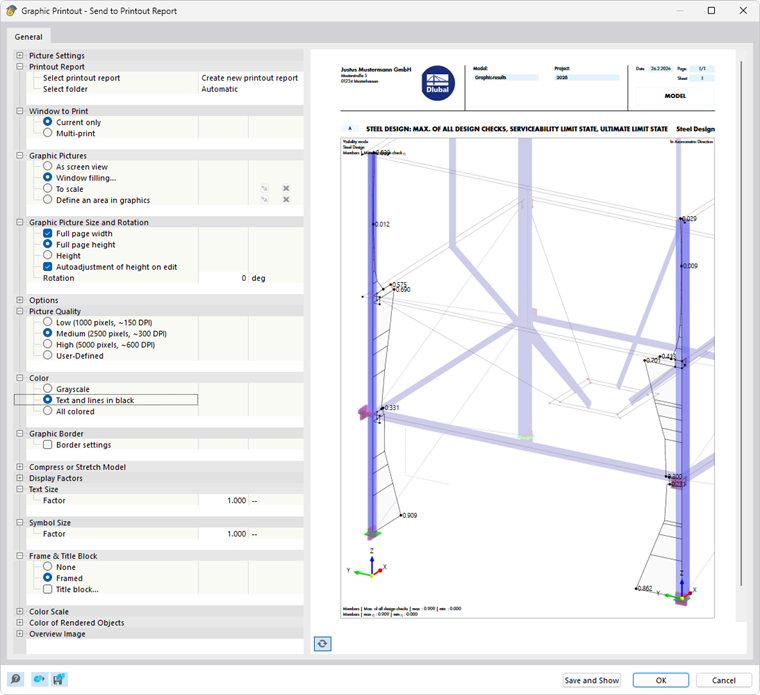

Realice los ajustes de impresión para la imagen en el diálogo 'Impresión de gráficos' como de costumbre.
Si activa la opción Impresión múltiple en la categoría 'Qué ventanas', puede establecer en la pestaña 'Complementos' las configuraciones para la impresión de varias ventanas o la impresión en serie de gráficos (ver capítulo Uso de impresión múltiple del manual de RFEM). Los gráficos en el informe de impresión luego se clasifican con los resultados del dimensionamiento de acero.
Detalles de verificación y gráficos de resultados

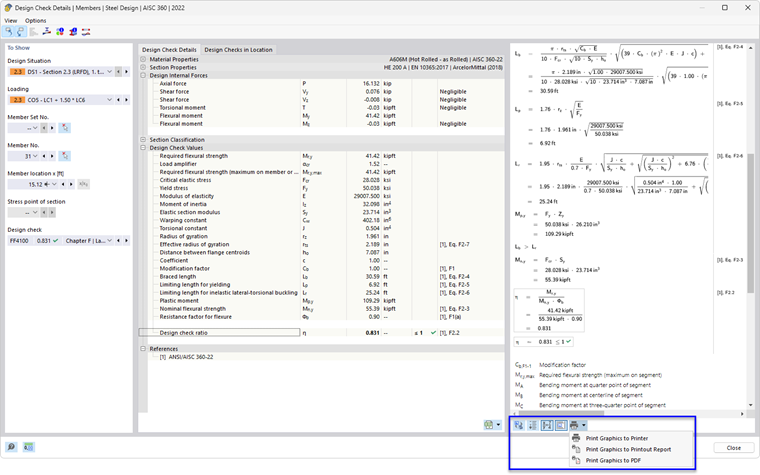

También en los diálogos de los detalles de verificación y gráficos de resultados están disponibles las funciones de impresión. Puede imprimir directamente, guardar como PDF o transferir al informe de impresión los siguientes gráficos:
- Vista de fórmula de los Detalles de verificación
- Gráficos de resultados en la sección
- Gráficos de resultados en el punto de superficie
- Gráficos de resultados en barra o conjunto de barras
- Diagramas de temperatura-tiempo
