Las cargas de una determinada acción se almacenan en un caso de carga (LC). Ejemplos de casos de carga son el peso propio, la nieve o la sobrecarga de uso.
Lista
La 'Lista' gestiona todos los casos de carga del modelo. Las funciones con las que puede crear, copiar o eliminar objetos de una lista se describen en la tabla Botones para la 'Lista' de tipos de objetos .
N.º / Sub N.º / Nombre del caso de carga
El Número del nuevo caso de carga está predefinido. Utilice la Tabla si desea prever huecos en la numeración para adiciones posteriores.
El Subnúmero es relevante principalmente para las Imperfecciones automáticas y para el método de carga equivalente (en preparación). Los subcasos de carga de un caso de carga suelen ser generados por el programa.
En el campo Nombre del caso de carga puede introducir la designación o seleccionar una entrada de la lista para designar el caso de carga.
- banner.tip
A calcular
La casilla de verificación regula si el caso de carga se analiza en el cálculo. De esta forma, puede excluir del cálculo casos de carga que no aparecen de forma aislada, como por ejemplo el viento sin tener en cuenta el peso propio.
Base

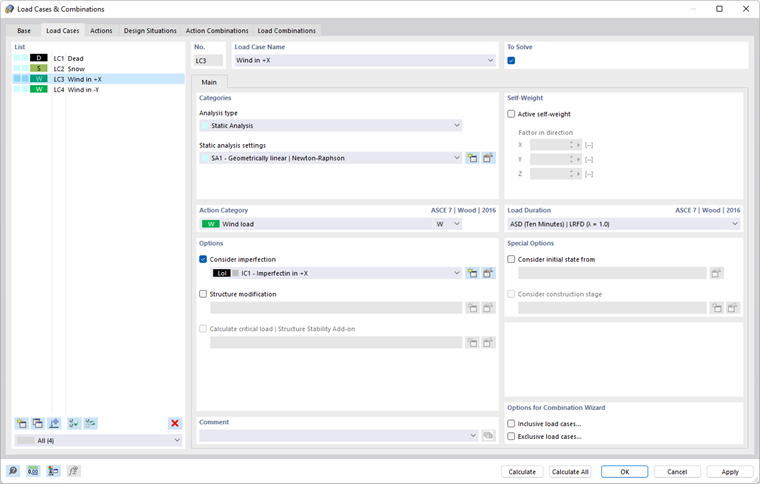

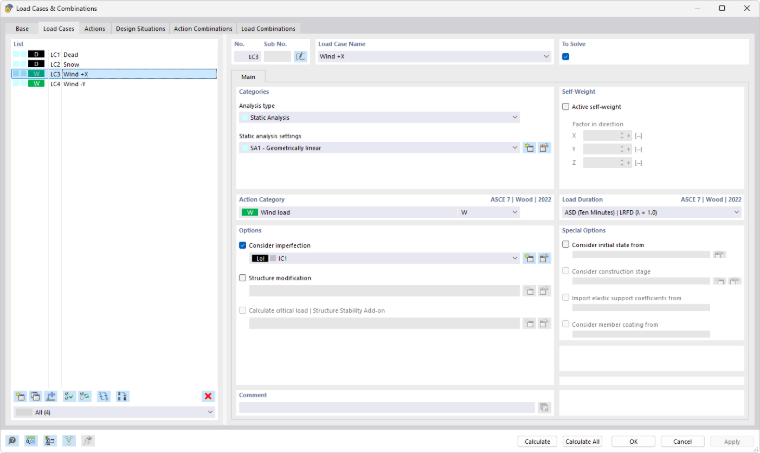

La pestaña Base gestiona los datos generales del caso de carga seleccionado a la izquierda en la 'Lista'.
Categorías
Si no ha activado ningún add-on en los datos básicos del modelo, en la lista 'Tipo de análisis' solo está disponible el 'Análisis estático'.
En la lista 'Configuración de análisis estructural' puede seleccionar según qué teoría de cálculo se debe analizar el caso de carga. Están disponibles los siguientes tipos de análisis:
- Primer orden
- Segundo orden (P-Δ)
- Análisis de grandes deformaciones
Los tipos de análisis se describen en el capítulo Configuración de análisis estructural. Con el botón
puede añadir un nuevo tipo de análisis.
Peso propio
Si desea tener en cuenta en el caso de carga el peso propio del modelo como carga, active la opción 'Peso propio activo'. Mediante los campos 'Factor en dirección' puede definir la dirección de efecto del peso propio. El valor predefinido es el factor 1.00 en dirección Z o -1.00 si el eje Z global apunta hacia arriba.
RFEM determina el peso propio a partir de las propiedades del material y del objeto. Si aplica el peso propio automático en varios casos de carga, debería tenerlo en cuenta al combinar los casos de carga.
Categoría de acción
Las normas mencionan diferentes categorías de acción que controlan la superposición de los casos de carga, así como los coeficientes parciales de seguridad y de combinación.

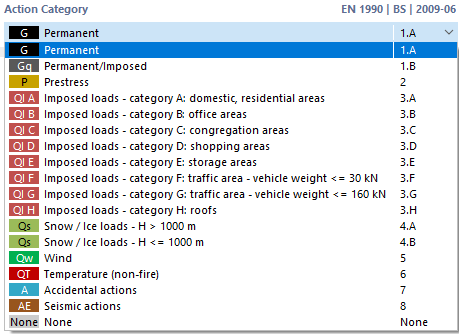

A cada caso de carga se le debe asignar una categoría. Puede hacerlo mediante la lista. Las categorías están vinculadas a la norma que haya definido en la pestaña 'Base'.
.png)
La categoría de acción 'None' constituye un caso especial: permite crear un caso de carga sin asignación de categoría, por ejemplo, para aplicar imperfecciones mediante cargas equivalentes definidas por el usuario (cargas de estabilización). Los casos de carga de este tipo no se tienen en cuenta en las combinaciones de acciones.
Opciones
Si activa la casilla de verificación 'Considerar imperfección', puede seleccionar un caso de imperfección (véase el capítulo Casos de imperfección) en la lista o crearlo nuevo mediante el botón
. De este modo, se aplica simultáneamente una imperfección en el caso de carga.
Ejemplo: En el caso de carga 'Viento en X' se considera el caso de imperfección 'Imperfección en X'. Con ello, en todas las combinaciones de cargas con viento en dirección X se aplican las imperfecciones en X, pero no las imperfecciones en otras direcciones.
La casilla de verificación 'Modificación estructural' ofrece la posibilidad de tener en cuenta en el caso de carga un ajuste de rigidez o un tratamiento especial de no linealidades. Estas funciones se describen en el capítulo Modificaciones estructurales. Seleccione la modificación estructural en la lista o cree un nuevo tipo de modificación mediante el botón
.
Opciones especiales
Si activa la casilla de verificación 'Considerar estado inicial de', puede seleccionar en la lista un caso de carga cuyas deformaciones representen la posición inicial para el caso de carga seleccionado. De esta forma se puede registrar, por ejemplo, el efecto de un pretensado.
El botón
a la derecha de la lista abre el cuadro de diálogo 'Configuración del estado inicial'. Allí puede definir qué 'Tipo de estado inicial' está presente.
Las posibilidades significan:
- Estado final: Se lee el estado del modelo tal como se presenta después del cálculo del caso de carga indicado y se utiliza como estado inicial para el cálculo del caso de carga actual. Esto se aplica, por ejemplo, a fases de construcción, procesos de forma o análisis geotécnicos. Esta opción no está disponible para un caso de carga según análisis estático lineal con un caso de carga de estado inicial según teoría de segundo orden.
- Rigidez: Se adoptan las rigideces de los objetos del modelo tal como se presentan después del cálculo del caso de carga indicado. Se tiene en cuenta tanto la rigidez geométrica (un objeto a compresión es más blando a flexión que un objeto a tracción) como la rigidez física debida a no linealidades (las barras desactivadas faltan en la matriz). Esta opción está disponible para casos de carga que se calculan según teoría de primer o segundo orden.
- Distorsiones: Se adoptan las distorsiones de los objetos estructurales presentes en el caso de carga indicado. El modelo se deforma únicamente; no se generan fuerzas. En la opción 'Distorsiones con factores definidos por el usuario' puede escalar las distorsiones por objeto en la tabla 'Factores individuales de los objetos seleccionados'.
