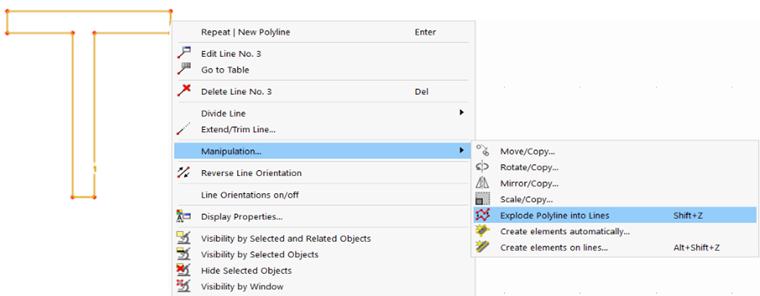

Puede descomponer una polilínea posteriormente en líneas individuales. Para ello, haga clic con el botón derecho en la línea para abrir el menú contextual del objeto. Allí seleccione la función Descomponer polilínea en líneas.
Alternativamente, seleccione la línea y elija la función Descomponer polilínea en líneas en el menú Extras → Modificar líneas. También puede utilizar para ello el botón
de la barra de herramientas CAD.
