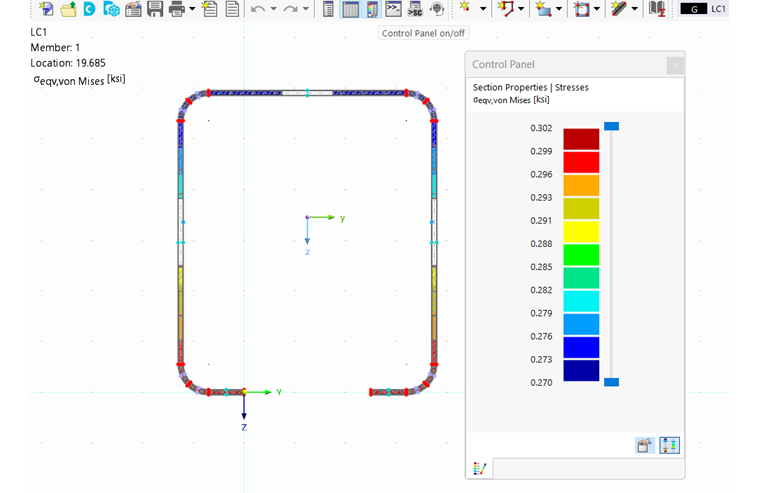

El panel de control se muestra cuando hay resultados en la ventana de trabajo. Ofrece varias opciones de visualización y control. Puede mostrar u ocultar el panel en el menú Ver con la entrada Panel de control. Alternativamente, use el botón
.
El panel de control consta de las pestañas Colores y Factores.
Colores

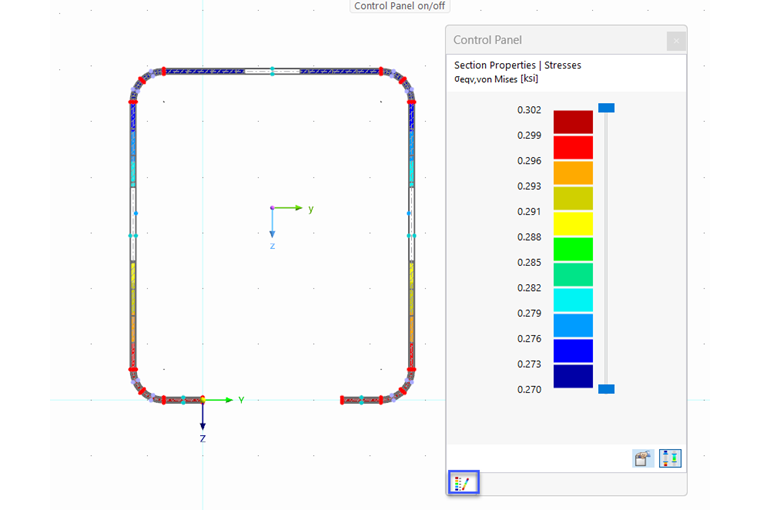

Con un diagrama de resultados multicolor, la primera pestaña muestra la escala de colores con los rangos de valores asignados.
De forma predeterminada, hay una escala de colores de once niveles que cubre el rango entre los valores extremos en intervalos iguales.
Editar colores
Para ajustar la escala de colores, haga doble clic en uno de los colores o haga clic en el botón

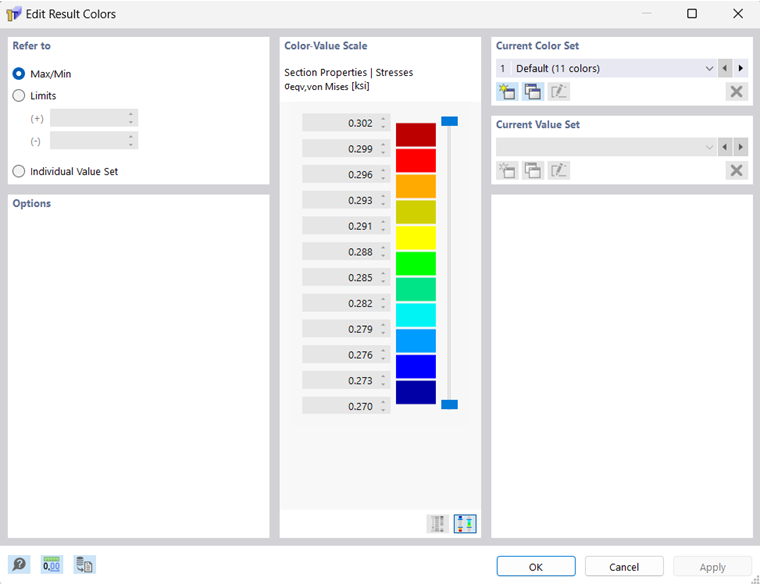

del panel. Aparece el diálogo 'Editar colores de resultados'.
Para cambiar un color, haga doble clic en el campo de color correspondiente. En el diálogo 'Seleccionar color' puede ajustar el color.
Editar valores
Esta función aún está en preparación.
Ajustar rangos de colores

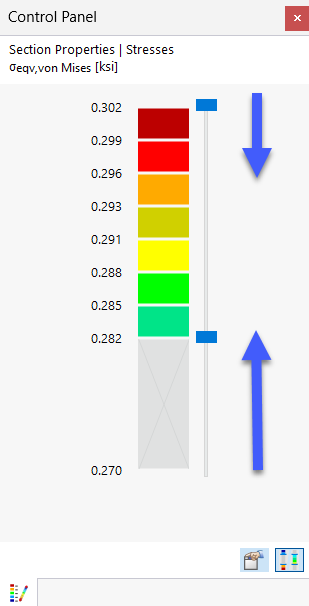

Para reducir el número de rangos de colores, use los deslizadores junto a la escala de colores. Puede reducir los rangos desde ambos extremos.
Con el botón
, puede alternar entre los rangos de valores externos e internos. De esta manera, por ejemplo, solo se pueden representar los rangos con valores extremos.
Factores

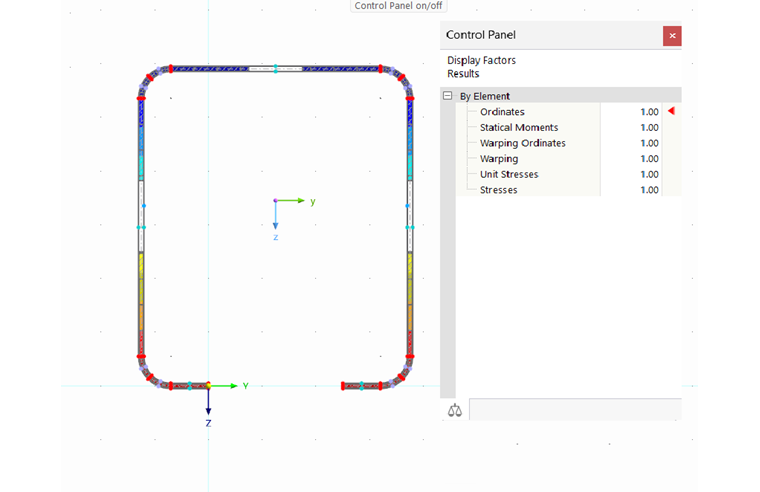

En la pestaña 'Factores', puede ajustar los factores de amplificación para la representación gráfica.
En un árbol de navegación, los factores de visualización están organizados por categorías de resultados. El campo de entrada para el diagrama de resultados actual está marcado con un triángulo rojo.
