La lista 'Parámetros globales' administra todos los parámetros que usa para los datos geométricos y los esfuerzos internos en las fórmulas.
Acceso a los parámetros globales
Puede abrir la lista de parámetros globales de las siguientes formas:

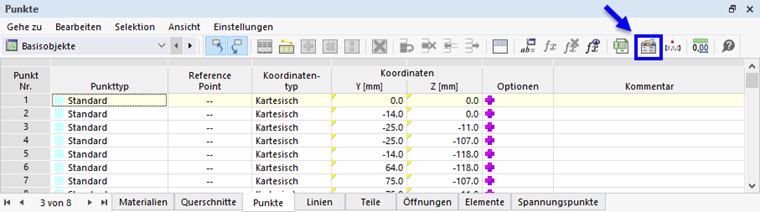

- Utilice el botón
en la barra de herramientas de la tabla.
- Botón
en el manual # extbookmark | dialogoimage027970 |Editar fórmula#
- Haga clic en el menú Editar → Parámetros globales

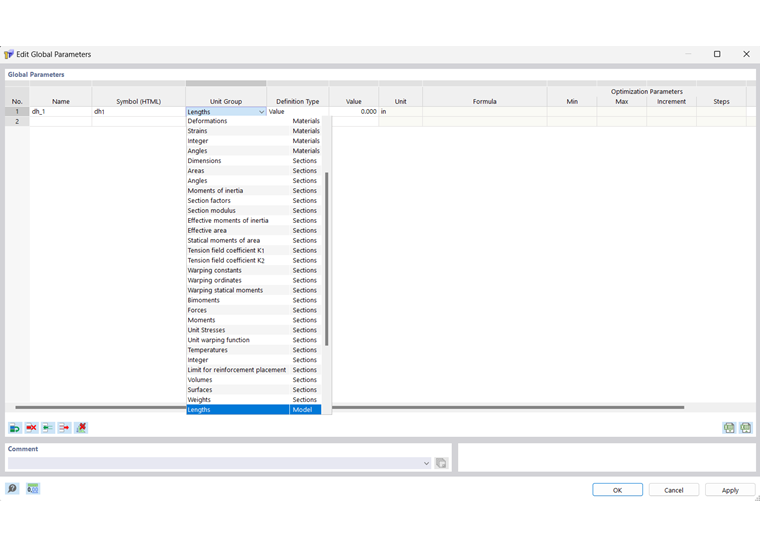

Aparece el cuadro de diálogo 'Editar parámetros globales'.
Cada fila de la tabla gestiona un parámetro. Es necesario que el 'Nombre' de un parámetro conste de caracteres ASCII y se escriba sin espacios. El nombre se usa para referirse al parámetro en las fórmulas. Cada nombre de parámetro solo se puede asignar una vez. En la columna ' Símbolo ', puede describir el parámetro con una breve descripción.
Seleccione el 'Grupo de unidades' del parámetro en la lista. Esto determina si el parámetro representa una longitud, espesor, ángulo, etc. Los grupos de unidades están ordenados por categorías en la lista.
El 'Tipo de definición' controla si el parámetro se describe mediante un valor o una fórmula. Dependiendo de su selección, puede introducir el 'Valor' o 'Fórmula' en las siguientes columnas.
Al introducir una fórmula, no solo puede usar los parámetros de la lista, sino también describir referencias a objetos. Ambas opciones se muestran en la imagen de arriba. Se aplican las convenciones habituales de JavaScript, que también puede utilizar para las fórmulas en las celdas de la tabla y los cuadros de diálogo. Se describen en el capítulo fórmulas .
