Las partes describen la geometría de la sección.
Líneas de contorno

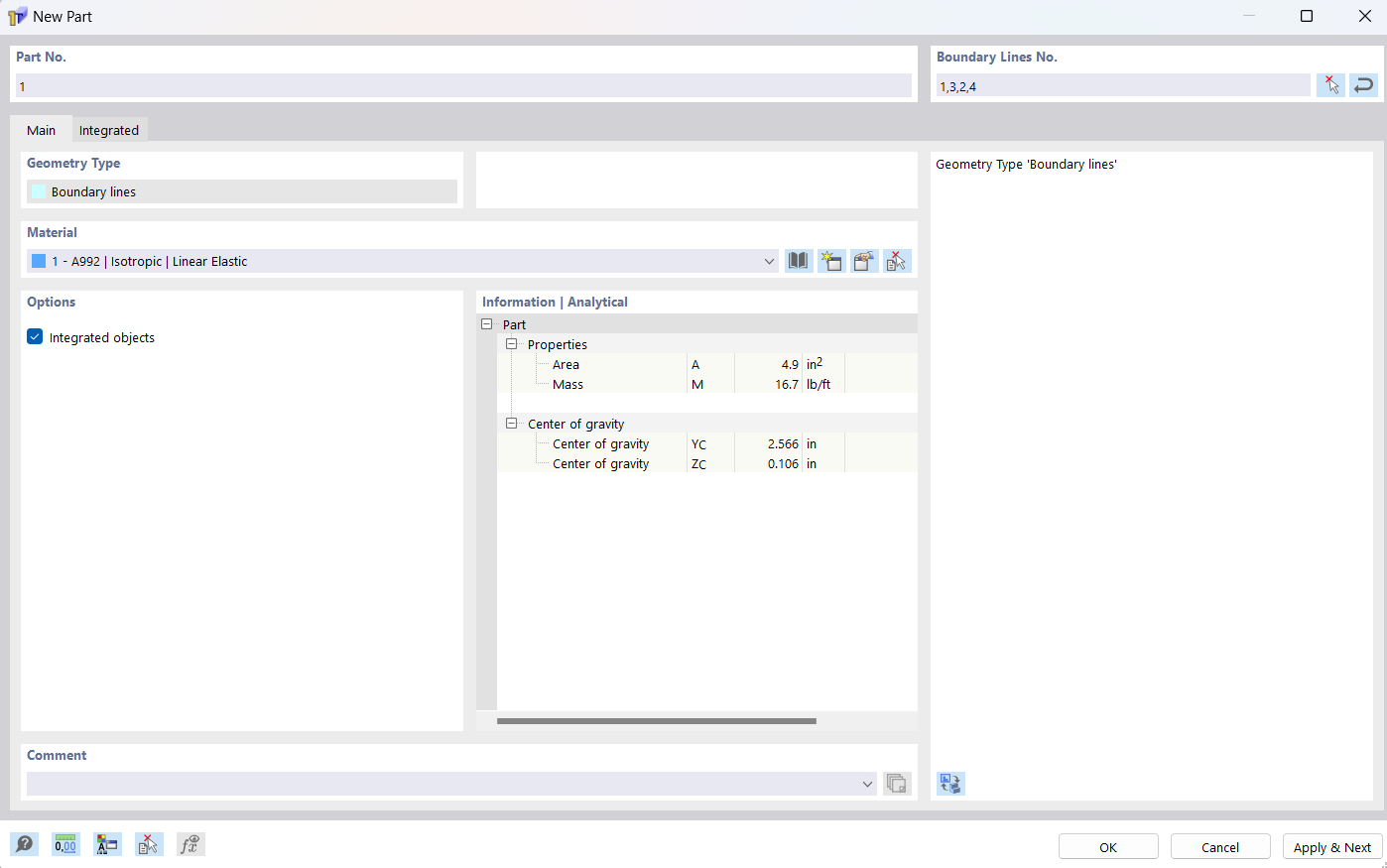

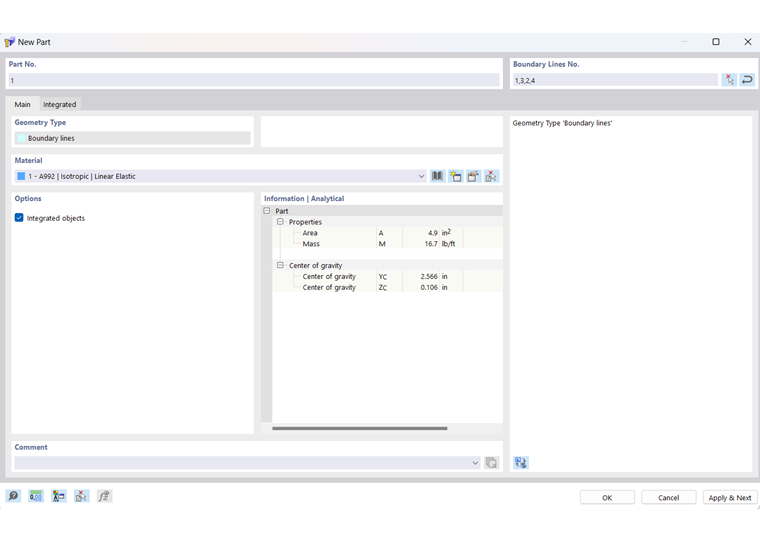

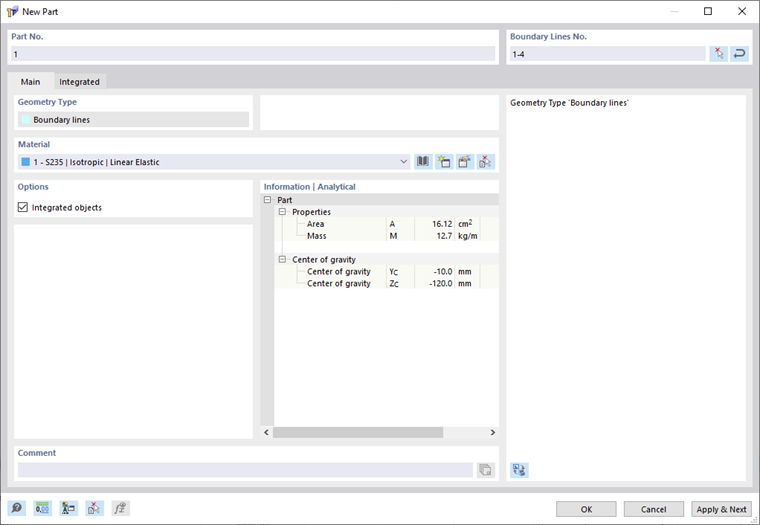

Puede usar las 'líneas de contorno' existentes para introducir una parte. También puede usar la entrada gráfica, donde el programa genera automáticamente las líneas de definición. Se puede acceder a varias formas de partes a través del botón de lista.
Puede definir la parte gráficamente (después de hacer clic en Aceptar en el cuadro de diálogo) dibujando un rectángulo, círculo, etc. Si selecciona su ' límite ', RSECTION reconocerá automáticamente la parte tan pronto como se haya determinado un número suficiente de líneas de contorno.
Base
La pestaña Básico gestiona los parámetros de las piezas elementales.
Material
En la lista de materiales ya creados, puede seleccionar un material para la pieza, editarlo o definir uno nuevo.
Solo transmisión del cortante
La casilla de verificación le permite crear una conexión resistente a cortante entre dos partes sin considerar el área y la masa de la parte en las propiedades de la sección.
objetos integrados
Como regla general, RSECTION detecta automáticamente todas las aberturas que se encuentran en la pieza. Los números de las aberturas asociadas se dan en la sección ' Objetos integrados en la parte '.

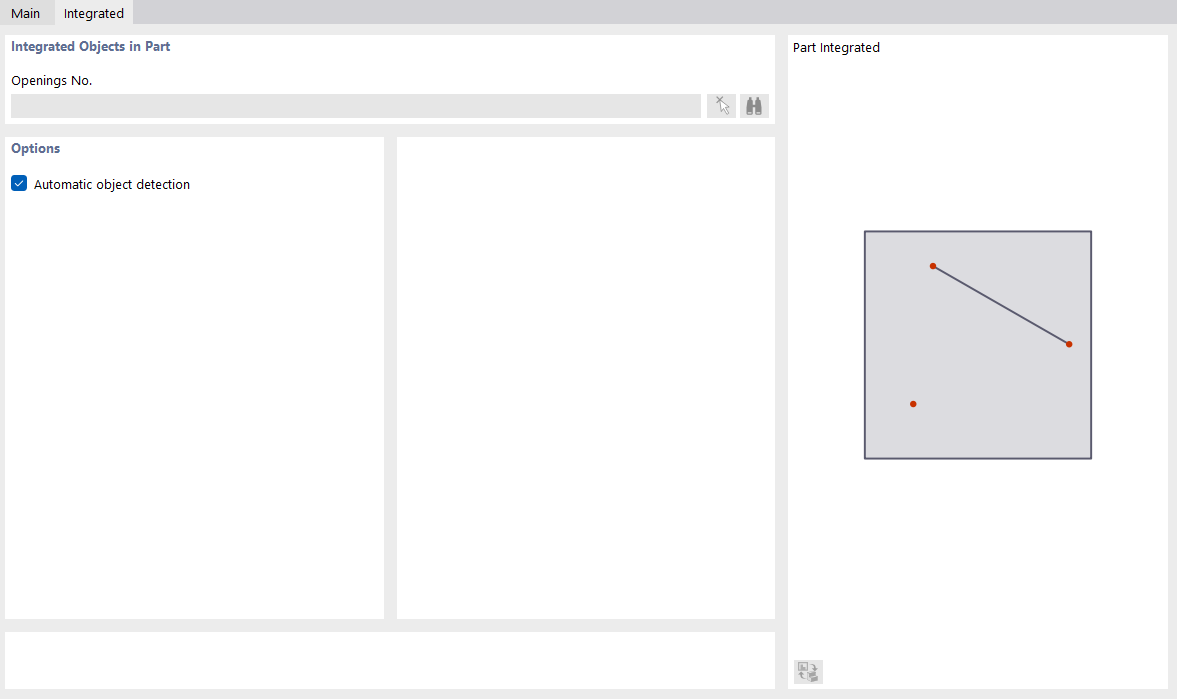

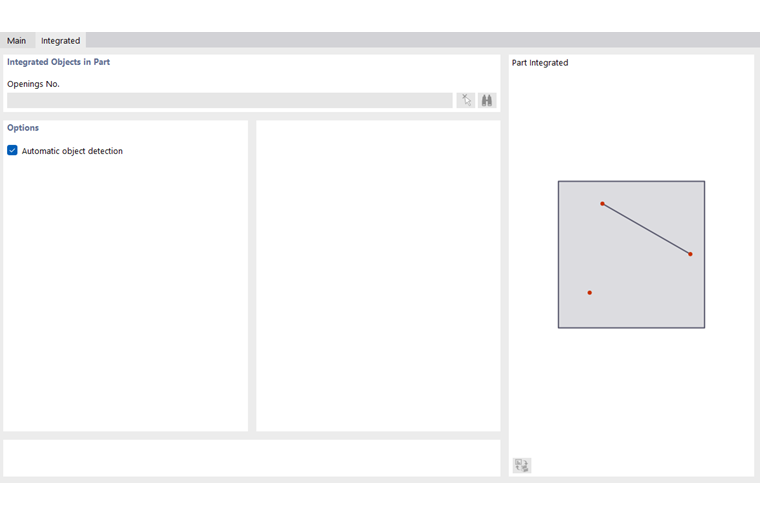

Si no se reconoce una abertura, debe integrarla manualmente: Desactive la Detección automática de objetos. Los campos de entrada en la sección 'Objetos integrados en la abertura' ahora son accesibles. Agregue el número de abertura que falta o use el botón
para definir la abertura gráficamente.
Información | Analítica
Esta sección proporciona una descripción general de las propiedades importantes de la pieza, como el área, la masa y la ubicación del centro de gravedad. Las aberturas se consideran en consecuencia si están integradas en la pieza.
