CAD

Puede importar geometrías de sección que están disponibles como modelos de líneas de contorno o de gravedad en formato DXF y utilizarlas como base para el modelado.

La importación se inicia en el menú Archivo a través de Importar → DXF. Después de seleccionar el archivo DXF que se va a importar, se deben realizar más configuraciones en el diálogo de importación.

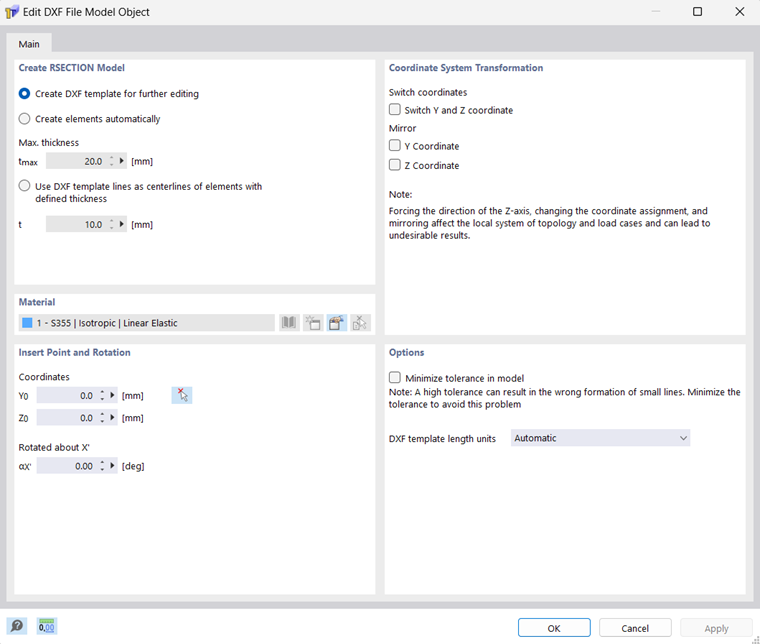

01 Cuadro de diálogo Editar objeto de modelo de archivo DXF

Crear modelo de RSECTION

Tiene tres opciones para crear la sección:

• Crea una plantilla DXF para su posterior procesamiento
• elementos DXF_Contour automáticamente
• considera las líneas de la plantilla DXF como líneas centrales de los elementos con espesor asignado

Crear plantilla DXF para su edición posterior

Esta función es útil para secciones transversales masivas donde solo se necesitan crear partes pero no elementos. Las líneas en el archivo DXF se importan como líneas para que pueda usarlas como herramientas para el modelado adicional.

Creación de elementos automáticamente

Se recomienda la creación automática de elementos si el contorno de la sección está disponible en el archivo DXF. RSECTION determina las líneas centrales entre las líneas paralelas y luego crea los elementos y las partes asociadas entre los puntos de intersección. Solo se crean los elementos que tienen los valores especificados en el ' Máx. Espesor ' No exceda el espesor máximo definido.

Usar las líneas de la plantilla DXF como líneas centrales de elementos con espesor definido

Si la geometría de la sección está disponible como modelo lineal de gravedad, puede considerar las líneas de la plantilla DXF como las líneas centrales de los elementos. El espesor definido en el campo 't' se asigna por igual a todos los elementos, incluidas sus partes.

Material

Puede seleccionar el material de la lista de materiales que ya se han creado o editarlo y redefinirlo.

Punto de inserción y giro

Puede especificar el punto de inserción manualmente o usar el botón para definirlo gráficamente en la ventana de trabajo. También se puede girar la plantilla DXF. Un ángulo α positivo gira el original en el sentido de las agujas del reloj.

Transformación del sistema de coordenadas

Active la casilla de verificación correspondiente para intercambiar las coordenadas Y y Z o para reflejar las coordenadas Y y Z.

Opciones

Si las 'Unidades de longitud de la plantilla DXF' no se van a adoptar automáticamente del archivo DXF, puede seleccionar la unidad apropiada de la lista.
