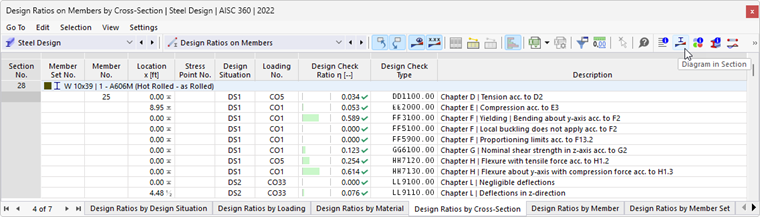

I Risultati di sezione rappresentano i risultati nei punti di tensione della sezione trasversale. Per accedere a questa visualizzazione, fare clic sul pulsante
. È disponibile nelle tabelle dei risultati della categoria 'Verifica acciaio' per gli oggetti asta, ma non per le superfici.

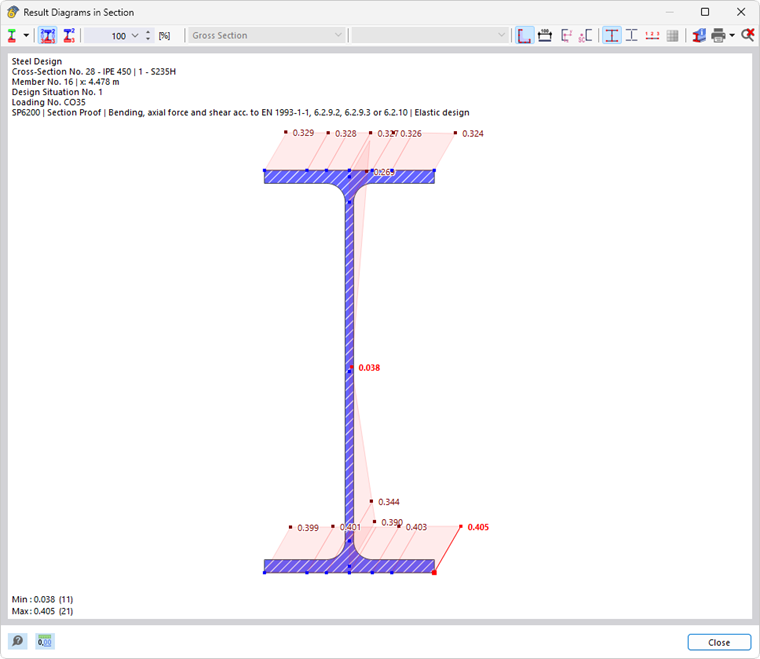

Appare la finestra 'Risultati di sezione'. Il grafico mostra lo stato tensionale corrispondente al risultato della riga attuale della tabella.
Puoi controllare il grafico come di consueto con il mouse, ad esempio per fare lo zoom. Le funzioni sono descritte nel capitolo Controllo grafico del manuale RFEM.
La rappresentazione dei risultati può essere adattata anche mediante i pulsanti nella barra degli strumenti. Le funzioni assegnate ai pulsanti sono le seguenti:
| Pulsante | Funzione |
|---|---|
|
Pulsante elenco con possibilità di selezione tra Tipi di risultato |
|
Attiva o disattiva i valori nei punti di tensione |
|
Mostra solo i valori estremi dei risultati positivi e negativi |
|
Permette di scalare i risultati tramite un fattore in [%] |
|
Attiva o disattiva il contorno della sezione |
|
Attiva o disattiva le dimensioni |
|
Attiva o disattiva il sistema di assi |
|
Attiva o disattiva il centro di taglio |
|
Attiva o disattiva i punti di tensione |
|
Attiva o disattiva le parti c/t (campi singoli) |
|
Attiva o disattiva la numerazione dei punti di tensione |
|
Attiva o disattiva la mesh FE |
|
Apre la finestra 'Informazioni sulla sezione trasversale' |
|
Permette di stampare la visualizzazione corrente |
|
Visualizza la vista complessiva dei risultati |

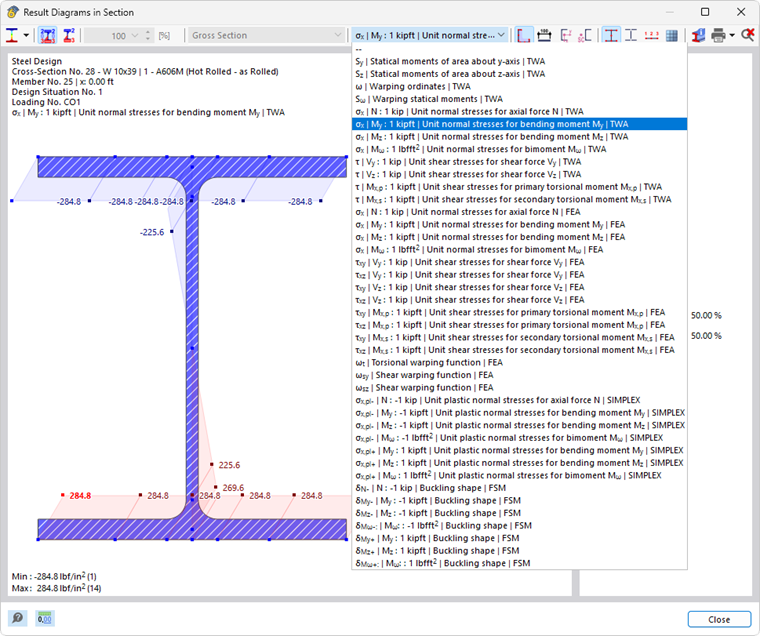

Tipi di risultato
Attraverso il pulsante elenco
puoi scegliere quali risultati vogliono essere rappresentati sulla sezione. A seconda della verifica sono disponibili le seguenti opzioni:
- Diagramma delle utilizzazioni
- Tensioni
- Tensioni unitarie
- Deformazioni
- Deformazioni unitarie
A seconda della sollecitazione esistente, è possibile visualizzare diversi risultati sulla sezione trasversale. Utilizza le opzioni di selezione nella barra dei menu a tal fine.
L'indicazione TWA rappresenta un risultato da un calcolo di sezione a pareti sottili, FEM per un calcolo con elementi finiti. Per la verifica viene utilizzato il metodo stabilito per la sezione trasversale (vedi capitolo Sezioni trasversali).
Il prefisso FSM per le figure di instabilità si riferisce a risultati basati sul Metodo degli Frammenti Finiti (vedi articolo tecnico Analisi del carico di biforcazione lineare con il metodo degli elementi finiti).

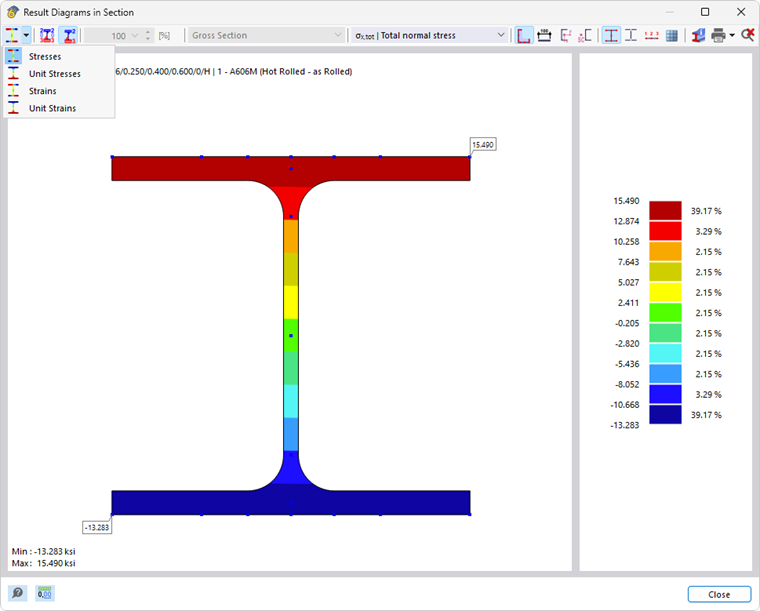

I risultati del calcolo agli elementi finiti vengono sempre visualizzati come gradienti di colore direttamente sulla sezione trasversale. I risultati delle analisi a pareti sottili e l'utilizzazione vengono invece rappresentati nei punti di tensione.
Distribuzione delle tensioni elastiche
Nella visualizzazione delle tensioni per i momenti flettenti corrispondenti alla verifica, va notato che le tensioni vengono sempre calcolate con una distribuzione elastica. In una verifica del plesso plastico, le tensioni visualizzate costituiscono quindi solo un'informazione aggiuntiva e non vengono utilizzate per la verifica. Attualmente non è possibile calcolare una distribuzione delle tensioni plastiche nella sezione trasversale.
Tensioni sulla sezione effettiva
Se per la verifica selezionata la determinazione delle tensioni avviene sulla sezione effettiva (ad esempio per la classe di sezione 4 dell'Eurocodice 3), è possibile distinguere nell'elenco tra la visualizzazione delle tensioni sulla sezione effettiva e su quella lorda.
Stampa grafica
Con le opzioni del pulsante elenco
puoi stampare direttamente la grafica corrente, salvarla come PDF o trasferirla nel rapporto di stampa. I dettagli da visualizzare possono essere impostati anche nell'anteprima di stampa.
