Pour certaines normes, l'onglet Ossature bois | Connecteur de la boîte de dialogue 'Configuration pour l’ELU' ou 'Configuration de résistance' est disponible. Vous y effectuez les réglages de base pour la vérification des organes d’assemblage et des panneaux de contreventement bois des ossatures bois.
Les 'Paramètres de vérification' sont répartis en plusieurs sous-catégories qui varient selon la norme de calcul. Les sections suivantes décrivent les paramètres de ces normes :

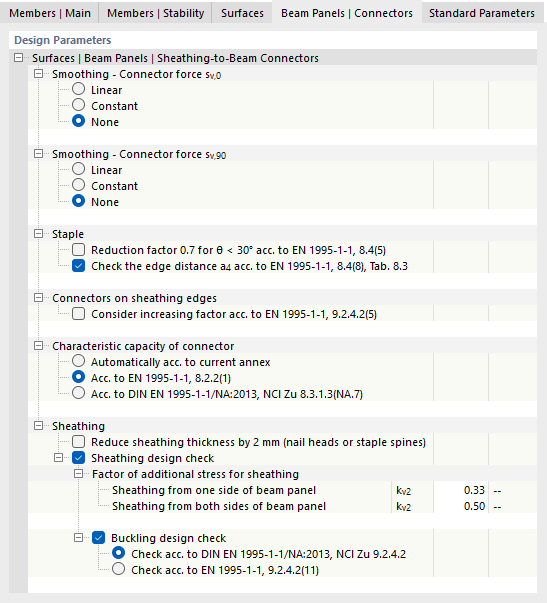

EN 1995
Surfaces | Ossature bois | Panneau de contreventement bois-Nervure-Connecteur
Par défaut, aucun Lissage des forces des connecteurs n'est effectué, de sorte que chaque organe d’assemblage est vérifié avec sa part de force. Si le flux de cisaillement doit être « lissé » sur la longueur des articulations linéiques, sélectionnez une évolution linéaire ou constante des forces.
Les autres sous-catégories proposent des options de réglage pour les paramètres de vérification des Connecteurs. Les sections correspondantes de la norme sont indiquées à chaque fois.
Vous pouvez réduire l'épaisseur du Panneau de contreventement bois de 2 mm en cas d'affaiblissement dû à la profondeur de pénétration des têtes de clous ou du dos d'agrafes. Cette option est décrite dans l'annexe nationale allemande NCI à 8.3.1.1 (NA.14) ou NCI à 8.4 (NA.11). De plus, vous pouvez prendre en compte de manière simplifiée des contraintes supplémentaires lors de la vérification du panneau de contreventement à l'aide des facteurs kv2 pour des panneaux de contreventement bois d'un seul côté ou des deux côtés, par exemple pour les jonctions de panneaux.

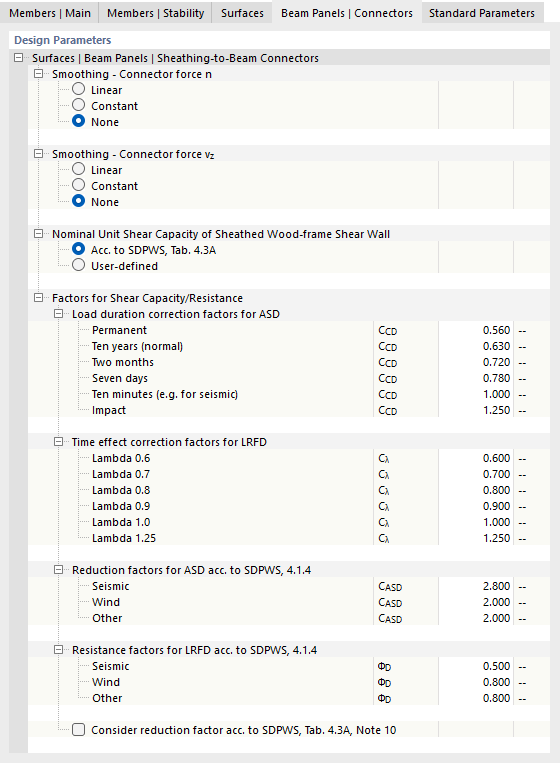

NDS
Surfaces | Ossature bois | Panneau de contreventement bois-Nervure-Connecteur
Par défaut, aucun Lissage des forces des connecteurs n'est effectué, de sorte que chaque organe d’assemblage est vérifié avec sa part de force. Si le flux de cisaillement doit être « lissé » sur la longueur des articulations linéiques, sélectionnez une évolution linéaire ou constante des forces.
Les autres sous-catégories proposent des options de réglage pour les Facteurs de résistance au cisaillement pour l'ASD et le LRFD. Vous pouvez y définir, par exemple, des facteurs de correction pour la durée de charge et les effets de durée, ainsi que des facteurs de réduction pour les séismes ou le vent, ainsi que d'autres coefficients de traînée.

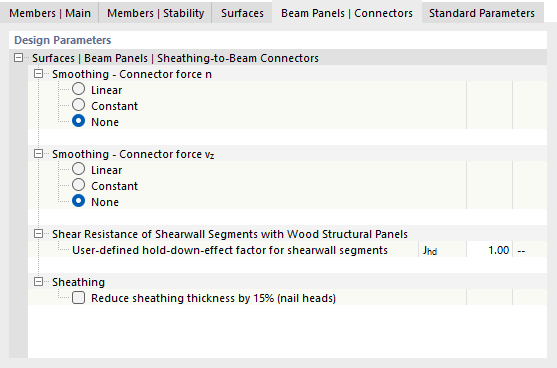

CSA
Surfaces | Ossature bois | Panneau de contreventement bois-Nervure-Connecteur
Par défaut, aucun Lissage des forces des connecteurs n'est effectué, de sorte que chaque organe d’assemblage est vérifié avec sa part de force. Si le flux de cisaillement doit être « lissé » sur la longueur des articulations linéiques, sélectionnez une évolution linéaire ou constante des forces.
Si les segments de mur avec éléments de fixation ne résistent pas à toutes les forces de soulèvement multipliées par un facteur de sécurité dues au renversement, le facteur d'effet de maintien Jhd selon [1], section 11.5.5.3, doit être réduit.
En option, l'épaisseur du Panneau de contreventement bois peut être réduite de 15 % selon [1], section 11.3.2.3, afin de prendre en compte la profondeur de pénétration maximale des têtes de clous. L'épaisseur réduite du panneau de contreventement bois et la profondeur de pénétration des clous sont indiquées après le calcul dans les Détail de vérification.
