Para algunas normas está disponible la pestaña Paneles de vigas | Conectores del diálogo 'Configuración del estado límite último' o 'Configuración de resistencia'. Aquí puede realizar los ajustes básicos para el cálculo de los medios de fijación y el revestimiento de los paneles de vigas.
Los 'Parámetros de cálculo' están divididos en varias subcategorías que difieren según la norma de diseño. En las secciones siguientes se describen los parámetros de estas normas:

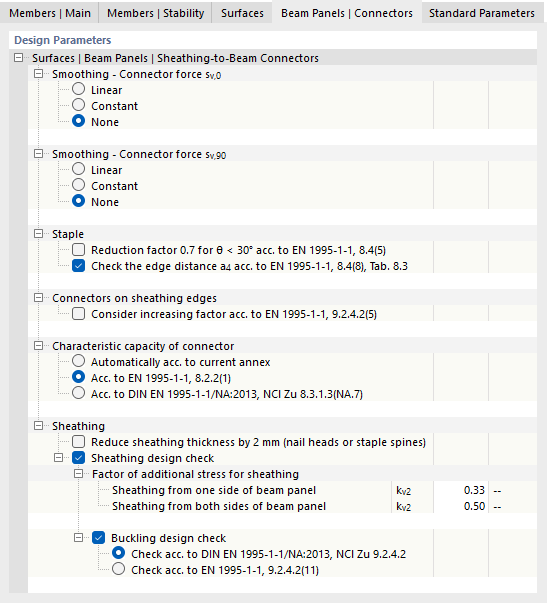

EN 1995
Superficies | Paneles de vigas | Revestimiento-Nervio-Conector
Por defecto no se realiza ningún suavizado de las fuerzas de los conectores, de modo que cada medio de fijación se verifica con la fuerza proporcional correspondiente. Si se desea "difuminar" el flujo de cortante a lo largo de la longitud de las articulaciones lineales, seleccione una distribución lineal o constante de las fuerzas.
Las demás subcategorías ofrecen posibilidades de ajuste para los parámetros relevantes para el cálculo de los conectores. En cada caso se indican las secciones correspondientes de la norma.
Puede reducir el grosor del revestimiento en 2 mm si existe un debilitamiento debido a la profundidad de penetración de las cabezas de los clavos o de los respaldos de las grapas. Esta opción se describe en el anexo alemán NCI a 8.3.1.1 (NA.14) o NCI a 8.4 (NA.11). Además, puede considerar de forma simplificada tensiones adicionales en la verificación del revestimiento mediante factores kv2 para revestimientos a uno o dos lados, por ejemplo para juntas de placas.

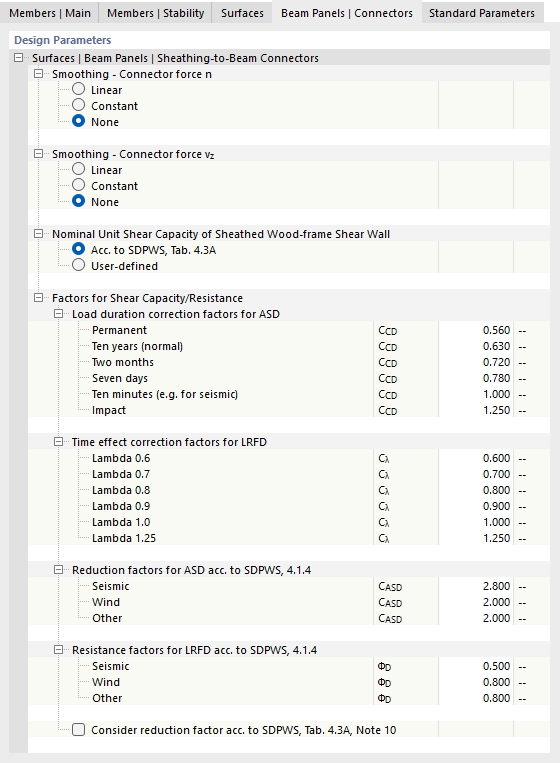

NDS
Superficies | Paneles de vigas | Revestimiento-Nervio-Conector
Por defecto no se realiza ningún suavizado de las fuerzas de los conectores, de modo que cada medio de fijación se verifica con la fuerza proporcional correspondiente. Si se desea "difuminar" el flujo de cortante a lo largo de la longitud de las articulaciones lineales, seleccione una distribución lineal o constante de las fuerzas.
Las demás subcategorías ofrecen posibilidades de ajuste para los factores de resistencia a cortante/resistencia al corte para ASD y LRFD. Allí puede definir, por ejemplo, factores de corrección para la duración de la carga y efectos de tiempo, así como factores de reducción para terremotos o viento y otros coeficientes de arrastre.

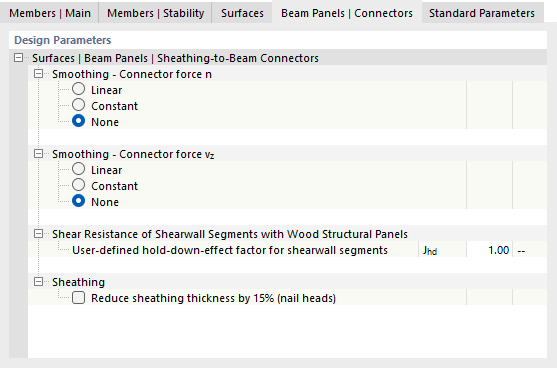

CSA
Superficies | Paneles de vigas | Revestimiento-Nervio-Conector
Por defecto no se realiza ningún suavizado de las fuerzas de los conectores, de modo que cada medio de fijación se verifica con la fuerza proporcional correspondiente. Si se desea "difuminar" el flujo de cortante a lo largo de la longitud de las articulaciones lineales, seleccione una distribución lineal o constante de las fuerzas.
Si los segmentos de pared con elementos de fijación no resisten todas las fuerzas de levantamiento debidas al vuelco multiplicadas por un factor de seguridad, debe reducirse el factor de efecto de sujeción Jhd según [1] sección 11.5.5.3.
De forma opcional, el grosor del revestimiento puede reducirse un 15 % según [1] sección 11.3.2.3, para considerar la profundidad máxima de penetración de las cabezas de los clavos. El grosor reducido del revestimiento y la profundidad de penetración de los clavos se indican tras el cálculo en los detalles de verificación.
