Pro některé normy je dostupný registr Nosníkové panely | Spojovací prostředek dialogu 'Konfigurace mezního stavu únosnosti' nebo 'Konfigurace mezního stavu únosnosti'. Zde provedete základní nastavení pro posouzení spojovacích prostředků a obkladu nosníkových panelů.
'Parametry posouzení' jsou rozčleněny do několika podkategorií, které se liší podle návrhové normy. V následujících částech jsou popsány parametry těchto norem:

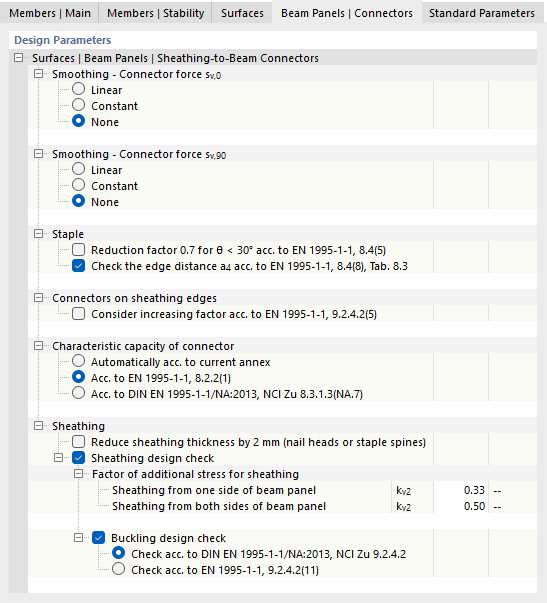

EN 1995
Plocha | Nosníkové panely | Obklad-žebro-spojovací prostředek
Ve výchozím nastavení nedochází k vyhlazení sil spojovacích prostředků, takže každý spojovací prostředek je posuzován s příslušným podílem síly. Pokud má být smykový tok po délce liniových kloubů „rozprostřen“, vyberte lineární nebo konstantní průběh sil.
Další podkategorie nabízejí možnosti nastavení parametrů relevantních pro posouzení spojovacích prostředků. Odpovídající části normy jsou vždy uvedeny.
Tloušťku obkladu můžete snížit o 2 mm, pokud dochází k oslabení vlivem penetration hlavic hřebíků nebo hřbetů spon. Tato možnost je popsána v německé příloze NCI k 8.3.1.1 (NA.14) resp. NCI k 8.4 (NA.11). Dále můžete dodatečná napětí při posouzení obkladu zjednodušeně zohlednit faktory kv2 pro jednostranné nebo oboustranné obklady, například pro spoje desek.

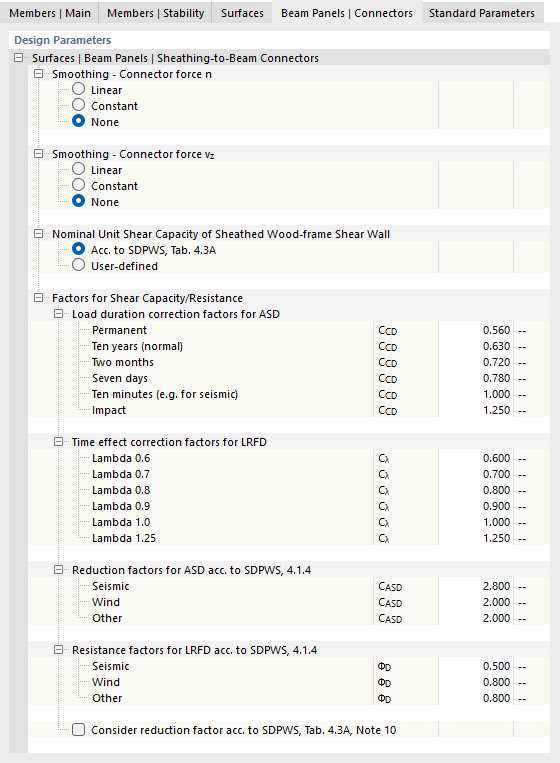

NDS
Plocha | Nosníkové panely | Obklad-žebro-spojovací prostředek
Ve výchozím nastavení nedochází k vyhlazení sil spojovacích prostředků, takže každý spojovací prostředek je posuzován s příslušným podílem síly. Pokud má být smykový tok po délce liniových kloubů „rozprostřen“, vyberte lineární nebo konstantní průběh sil.
Další podkategorie nabízejí možnosti nastavení faktorů únosnosti ve smyku/smykové únosnosti pro ASD a LRFD. Zde můžete například nastavit opravné součinitele pro dobu působení zatížení a časové efekty jakož i redukční faktory pro zemětřesení nebo vítr a další součinitele odolnosti.

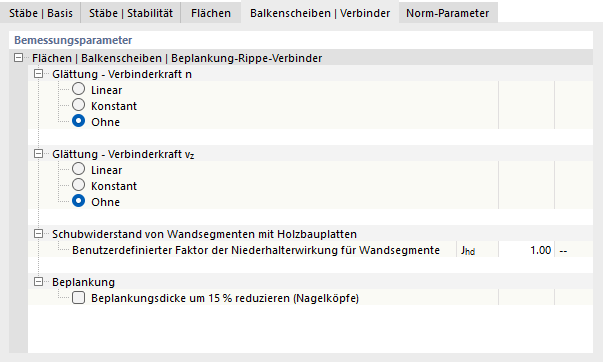

CSA
Plocha | Nosníkové panely | Obklad-žebro-spojovací prostředek
Ve výchozím nastavení nedochází k vyhlazení sil spojovacích prostředků, takže každý spojovací prostředek je posuzován s příslušným podílem síly. Pokud má být smykový tok po délce liniových kloubů „rozprostřen“, vyberte lineární nebo konstantní průběh sil.
Pokud stěnné segmenty se spojovacími prvky neodolávají všem násobícím bezpečnostním faktorům zdvíhajících sil v důsledku překlápění, je nutné snížit faktor přítlaku Jhd podle [1] části 11.5.5.3.
Volitelně lze tloušťku obkladu podle [1] části 11.3.2.3 snížit o 15 %, aby bylo zohledněno maximální proniknutí hlavic hřebíků. Snížená tloušťka obkladu a proniknutí hřebíků jsou uvedeny po výpočtu v detailech posudku.
