Für einige Normen ist das Register Balkenscheiben | Verbinder des Dialogs 'Tragfähigkeitskonfiguration' bzw. 'Festigkeitskonfiguration' verfügbar. Hier treffen Sie grundlegende Einstellungen für die Bemessung der Verbindungsmittel und Beplankung von Balkenscheiben.
Die 'Bemessungsparameter' sind in mehrere Unterkategorien gegliedert, die sich je nach Bemessungsnorm unterscheiden. In den folgenden Abschnitten werden die Parameter dieser Normen beschrieben:

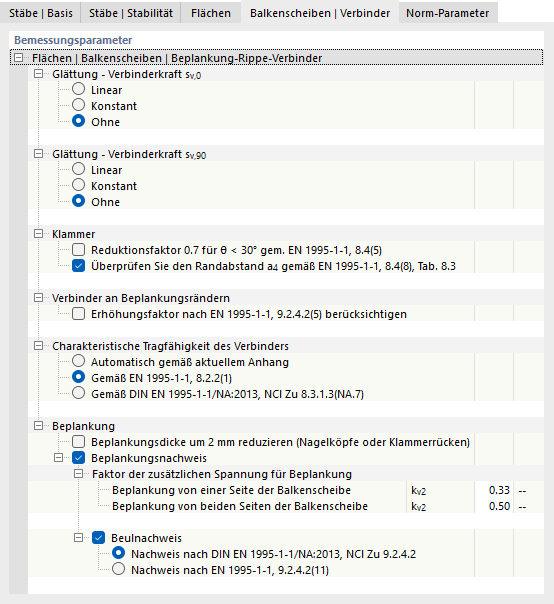

EN 1995
Flächen | Balkenscheiben | Beplankung-Rippe-Verbinder
Per Voreinstellung erfolgt keine Glättung der Verbinderkräfte, sodass jedes Verbindungsmittel mit der anteiligen Kraft nachgewiesen wird. Wenn der Schubfluss über die Länge der Liniengelenke "verschmiert" werden soll, wählen Sie einen linearen oder einen konstanten Verlauf der Kräfte aus.
Die weiteren Unterkategorien bieten Einstellmöglichkeiten für bemessungsrelevante Parameter der Verbinder. Die entsprechenden Abschnitte der Norm sind jeweils angegeben.
Sie können die Dicke der Beplankung um 2 mm reduzieren, falls eine Schwächung durch die Eindringtiefe von Nagelköpfen oder Klammerrücken vorliegt. Diese Option ist im deutschen Anhang NCI zu 8.3.1.1 (NA.14) bzw. NCI zu 8.4 (NA.11) beschrieben. Des Weiteren können Sie zusätzliche Spannungen beim Beplankungsnachweis vereinfacht mit Faktoren kv2 für ein- oder beidseitige Beplankungen berücksichtigen, beispielsweise für Plattenstöße.

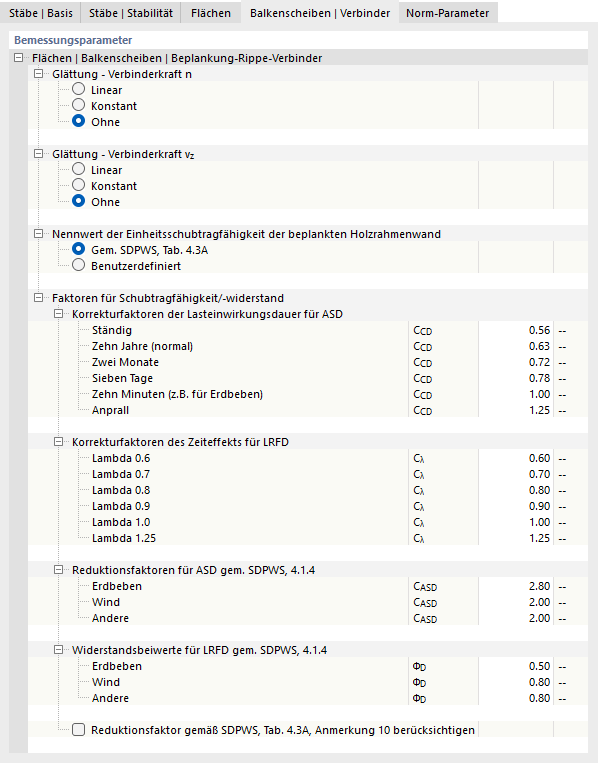

NDS
Flächen | Balkenscheiben | Beplankung-Rippe-Verbinder
Per Voreinstellung erfolgt keine Glättung der Verbinderkräfte, sodass jedes Verbindungsmittel mit der anteiligen Kraft nachgewiesen wird. Wenn der Schubfluss über die Länge der Liniengelenke "verschmiert" werden soll, wählen Sie einen linearen oder einen konstanten Verlauf der Kräfte aus.
Die weiteren Unterkategorien bieten Einstellmöglichkeiten zu den Faktoren für Schubtragfähigkeit/-widerstand für ASD und LRFD. Dort können Sie etwa Korrekturfaktoren für Lasteinwirkungsdauer und Zeiteffekte sowie Reduktionsfaktoren für Erdbeben oder Wind und weitere Widerstandsbeiwerte festlegen.
