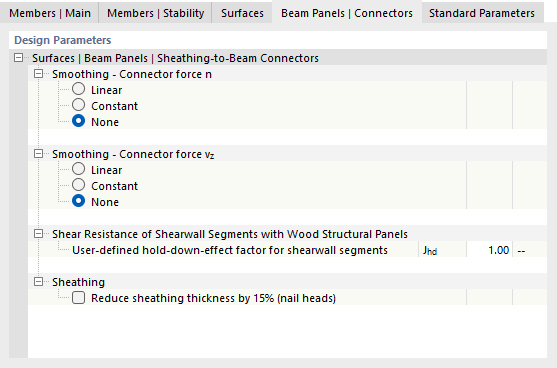

Dla niektórych norm dostępna jest zakładka Panele szkieletowe | Łączniki w oknie dialogowym 'Konfiguracja stanu granicznego nośności' lub 'Konfiguracja wytrzymałości'. W tym miejscu można zdefiniować podstawowe ustawienia dotyczące projektowania elementów łączących i poszycia paneli szkieletowych.
'Parametry obliczeniowe' są podzielone na kilka podkategorii, które różnią się w zależności od normy projektowej. W poniższych sekcjach opisano parametry tych norm:

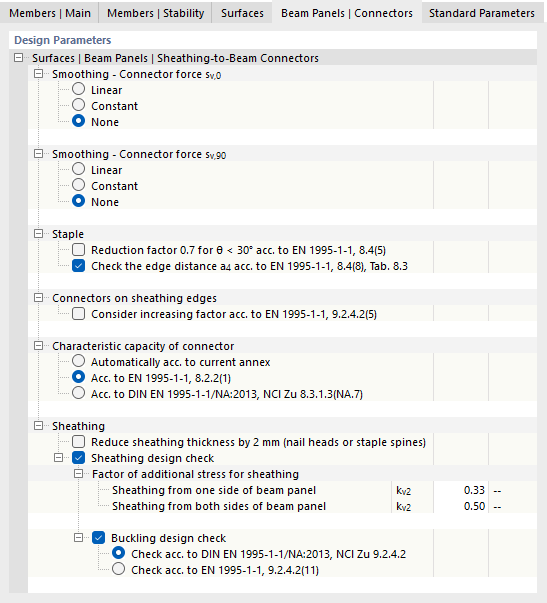

EN 1995
Powierzchnie | Panele szkieletowe | Połączenie poszycie-żebro
Domyślnie nie jest przeprowadzane wygładzanie sił w łącznikach, tak więc każdy element łączący jest sprawdzany z przypadającą na niego siłą. Jeżeli przepływ ścinający ma być "rozsmarowany" na długości przegubów liniowych, należy wybrać liniowy lub stały rozkład sił.
Kolejne podkategorie oferują opcje ustawień parametrów łączników istotnych dla projektowania. Podano odpowiednie rozdziały normy.
W przypadku osłabienia spowodowanego głębokością wnikania łbów gwoździ lub grzbietów klamer, można zredukować grubość poszycia o 2 mm. Opcja ta opisana jest w niemieckim załączniku NCI do 8.3.1.1 (NA.14) lub NCI do 8.4 (NA.11). Ponadto można w uproszczony sposób uwzględnić dodatkowe naprężenia w obliczeniach poszycia za pomocą współczynników kv2 dla poszycia jedno- lub dwustronnego, na przykład dla złączy płytowych.

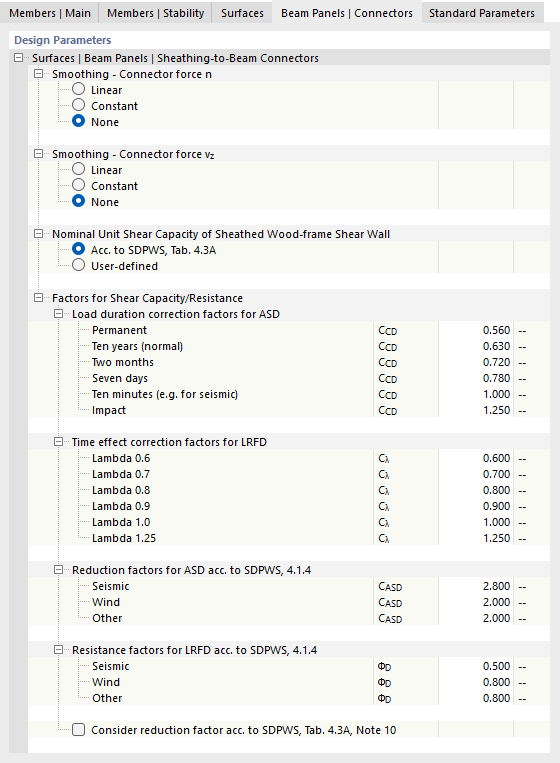

NDS
Powierzchnie | Panele szkieletowe | Połączenie poszycie-żebro
Domyślnie nie jest przeprowadzane wygładzanie sił w łącznikach, tak więc każdy element łączący jest sprawdzany z przypadającą na niego siłą. Jeżeli przepływ ścinający ma być "rozsmarowany" na długości przegubów liniowych, należy wybrać liniowy lub stały rozkład sił.
Kolejne podkategorie oferują opcje ustawień dotyczące współczynników dla nośności na ścinanie dla ASD i LRFD. Można tam na przykład zdefiniować współczynniki korekcyjne dla czasu trwania obciążenia i efektów czasowych, a także współczynniki redukcji dla trzęsienia ziemi lub wiatru oraz inne wskaźniki nośności na ścinanie.
