Pièces

Avec des parties, la géométrie de la section est décrite.

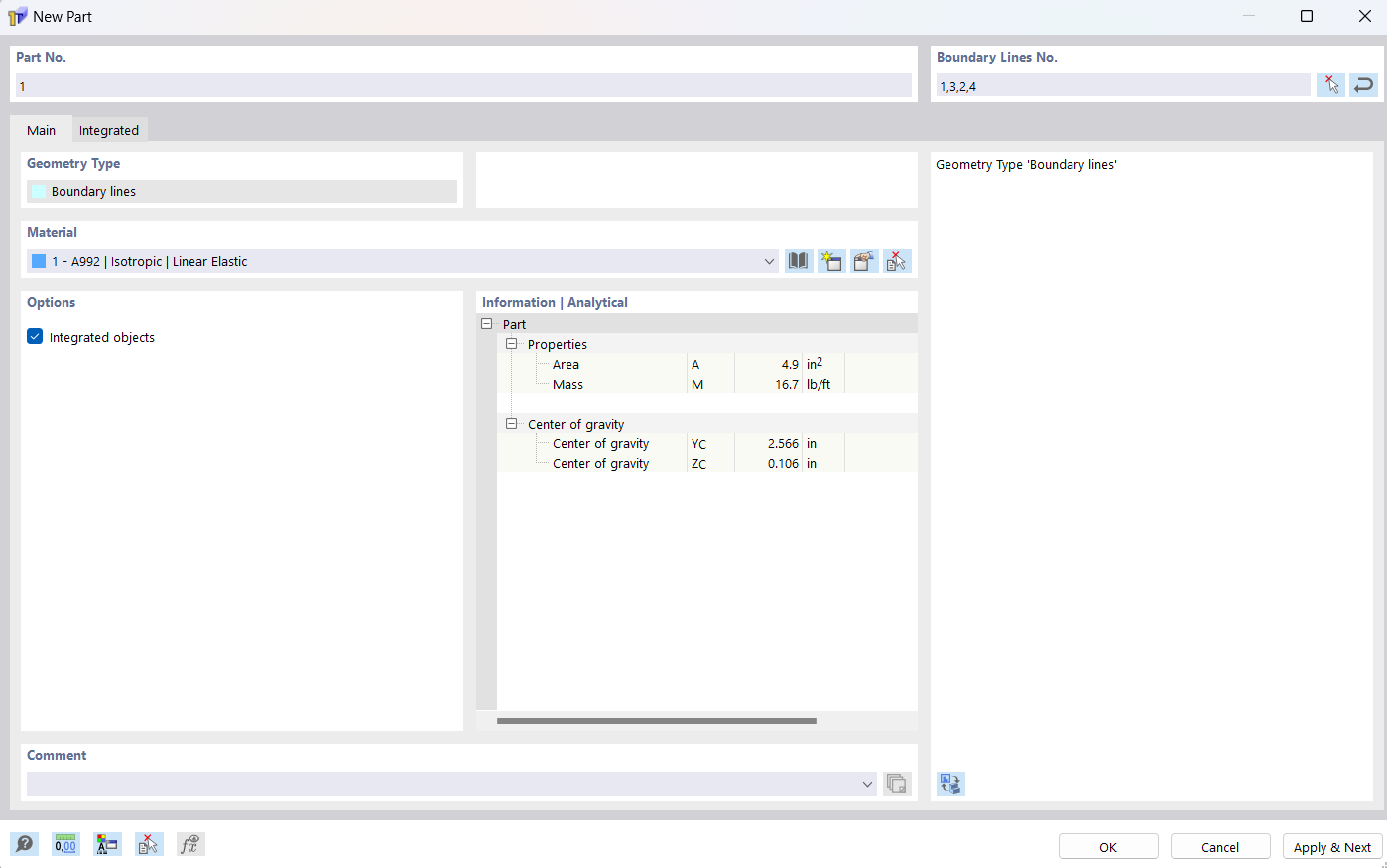

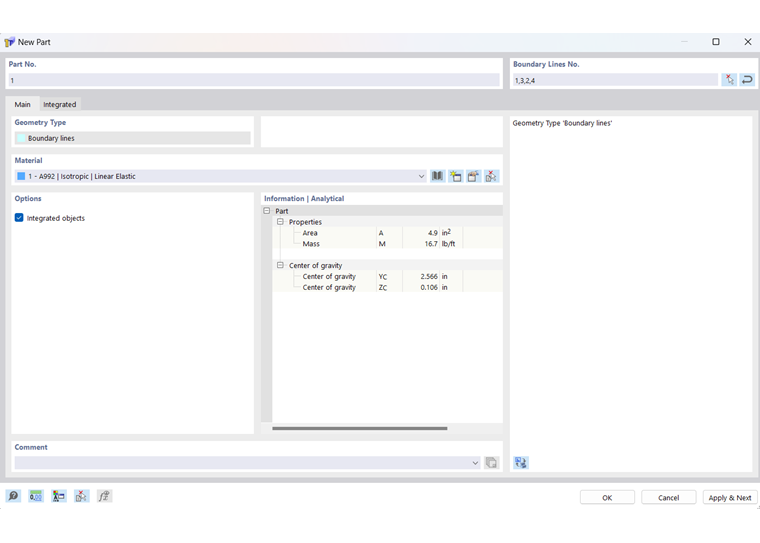

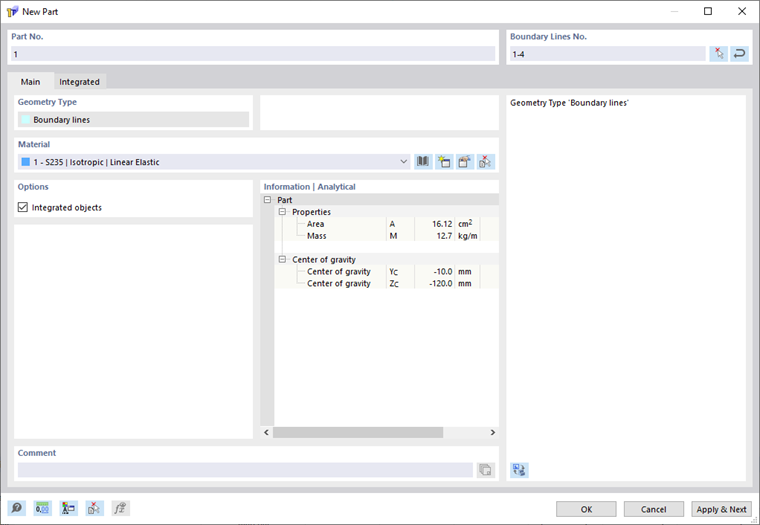

Boite de dialogue « Nouvelle pièce »

Lignes de contour

Pour entrer une partie, vous pouvez utiliser des 'lignes de contour' déjà existantes. Vous pouvez également utiliser l'entrée graphique où le programme génère automatiquement les lignes de définition. Le bouton de liste donne accès à différentes formes de parties.

Saisie graphique de pièces

Vous pouvez définir graphiquement la partie (après OK dans la boîte de dialogue) en dessinant un rectangle, un cercle, etc. Si vous choisissez son 'contour', RSECTION reconnaît automatiquement la partie dès qu'un nombre suffisant de lignes de contour est défini.

Base

L'onglet Base gère les paramètres élémentaires des parties.

Matériau

Dans la liste des matériaux déjà créés, vous pouvez sélectionner un matériau pour la partie ou le modifier et le redéfinir.

Transmission uniquement des efforts tranchants

La case à cocher offre la possibilité de créer une connexion rigide au cisaillement entre deux parties, sans prendre en compte la surface et la masse de la partie dans les valeurs de la section.

Objets intégrés

RSECTION reconnaît généralement automatiquement toutes les ouvertures situées dans la partie. Les numéros des ouvertures correspondantes sont indiqués dans la section 'Objets intégrés dans la partie'.

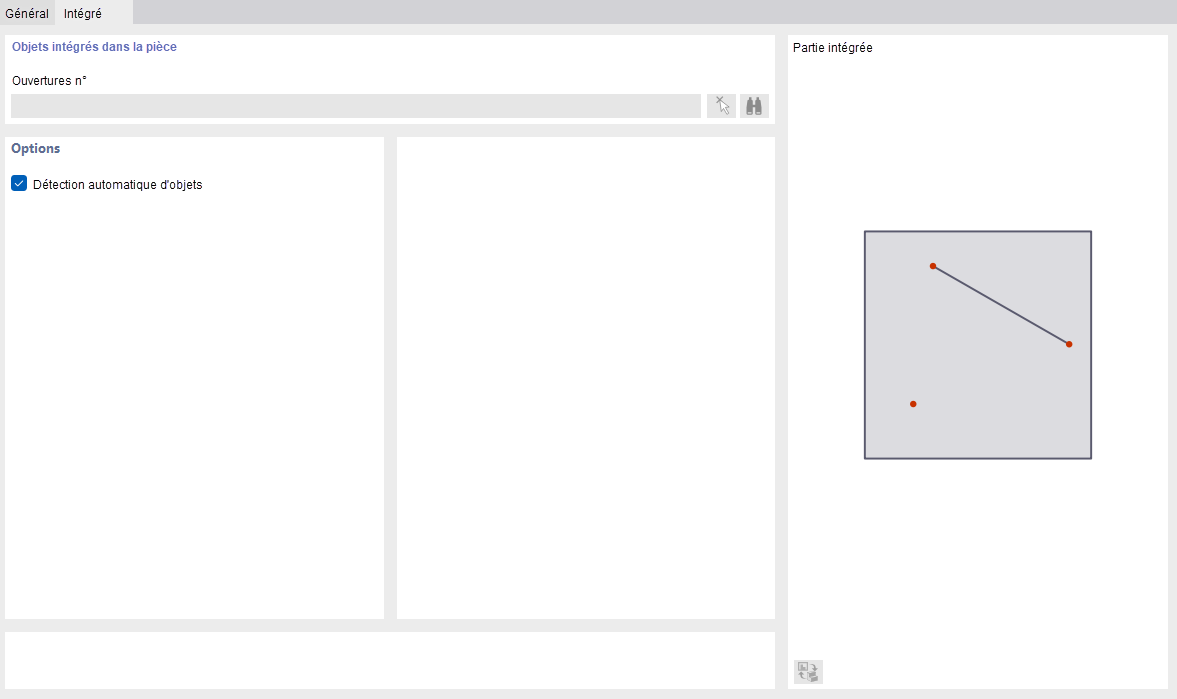

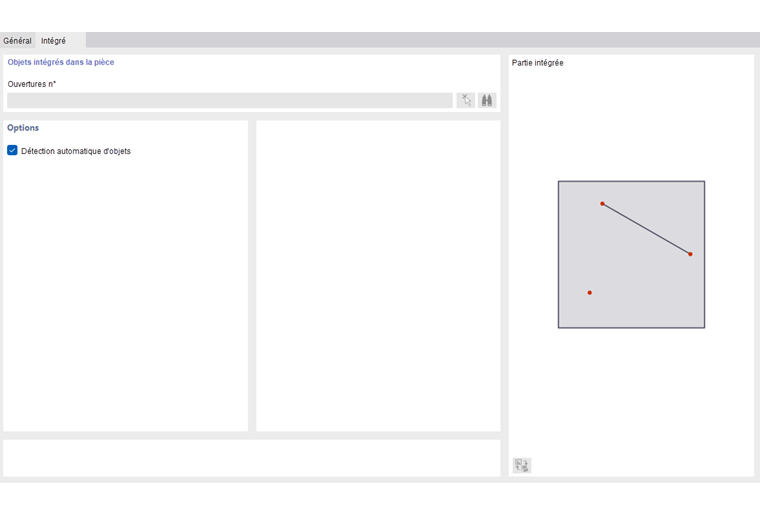

Boite de dialogue « Nouvelle pièce », onglet « Objets intégrés »

Si une ouverture n'est pas reconnue, vous devez l'intégrer manuellement : désactivez la Reconnaissance automatique des objets. Les champs de saisie de la section 'Objets intégrés dans l'ouverture' deviennent alors accessibles. Complétez le numéro d'ouverture manquant ou utilisez le bouton pour déterminer graphiquement l'ouverture.

Informations | Analytique

Cette section offre un aperçu des propriétés importantes de la partie telles que la surface, la masse ainsi que la position du centre de gravité. Les ouvertures sont prises en compte si elles sont intégrées dans la partie.
