Części

Za pomocą części opisywana jest geometria przekroju.

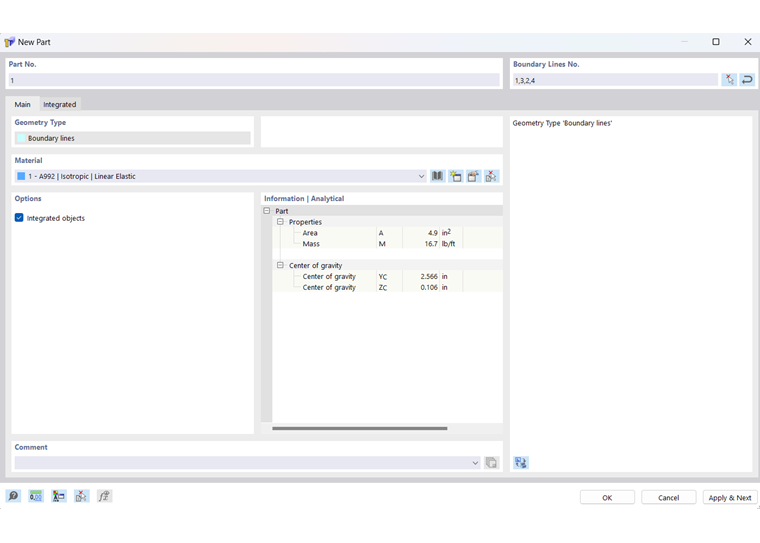

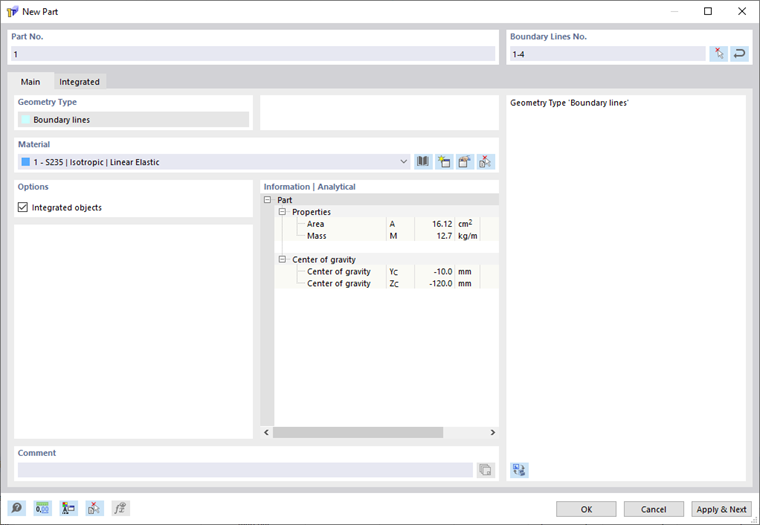

Okno dialogowe "Nowa część"

Linie graniczne

Do wprowadzenia części można użyć istniejących 'linii granicznych'. Można także skorzystać z graficznego wprowadzania, w którym program automatycznie generuje linie definicyjne. Poprzez przycisk listy dostępne są różne kształty części.

Graficzne wprowadzanie części

Część można zdefiniować graficznie (po zatwierdzeniu OK w dialogu) poprzez zaznaczenie prostokąta, koła itp. Jeśli wybierzesz jego 'granicę', RSECTION automatycznie rozpozna część, gdy zostanie ustalona wystarczająca liczba linii granicznych.

Podstawowy

Zakładka Podstawowy zarządza elementarnymi parametrami części.

Materiał

Na liście już utworzonych materiałów można wybrać materiał dla części lub edytować, a także zdefiniować nowy.

Tylko przenoszenie ścinania

Pole kontrolne umożliwia stworzenie sztywnego połączenia dwóch części bez uwzględniania powierzchni i masy części w wartościach przekroju.

Obiekty zintegrowane

RSECTION zazwyczaj automatycznie rozpoznaje wszystkie otwory, które znajdują się w części. Numery związanych otworów są podane w sekcji 'Obiekty zintegrowane w części'.

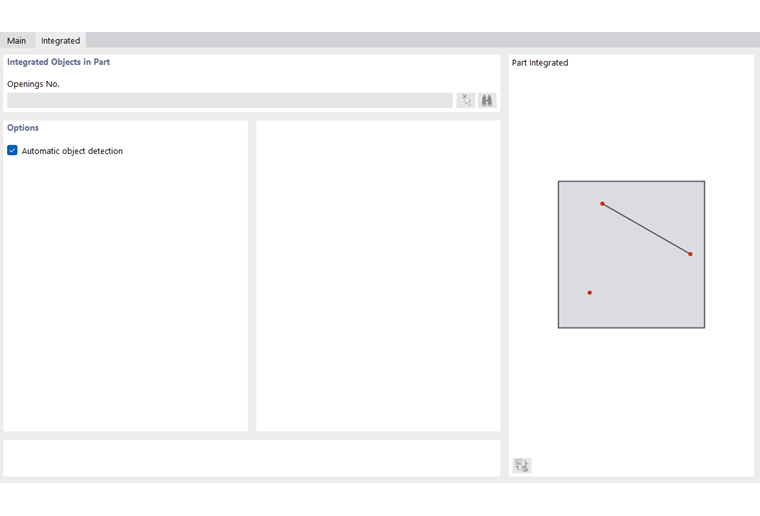

Okno dialogowe "Nowa część", zakładka "Obiekty zintegrowane"

Jeśli nie zostanie rozpoznany otwór, należy go zintegrować ręcznie: Dezaktywuj opcję Automatyczne wykrywanie obiektów. Pola wejściowe w sekcji 'Obiekty zintegrowane w otworze' są teraz dostępne. Uzupełnij brakujące numery otworów lub użyj przycisku , aby graficznie określić otwór.

Informacje | Analityczny

Ta sekcja oferuje przegląd ważnych właściwości części jak powierzchnia, masa oraz położenie środka ciężkości. Otwory są odpowiednio uwzględniane, jeśli są zintegrowane w część.
