Uproszczony sposób projektowanie konstrukcji na wpływ eksplozji zgodnie z AISC Design Guide 26

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Obciążenia od eksplozji materiałów wybuchowych o wysokiej energii, niezależnie od tego, czy są przypadkowe, czy celowe, są rzadkie. Mogą jednak stanowić wymóg, który należy uwzględnić w obliczeniach konstrukcyjnych. Obciążenia dynamiczne tego typu różnią się od normalnych obciążeń statycznych – są to obciążenia o znacznej wartości, ale oddziałujące bardzo krótkotrwale. Oddziaływanie eksplozji można przeprowadzić bezpośrednio w programie MES, jako analizę przebiegu czasowego. Daje to możliwość zminimalizowania strat w życiu i zdrowiu użytkowników obiektu i ocenić potencjalny zakres uszkodzeń konstrukcji.

Dokument AISC Steel Design Guide 26 - Design of Blast Resistant Structures [1] a w szczególności Przykład 2.1 - Wstępna ocena odporności na wybuch konstrukcji jednopiętrowej, to idealny punkt odniesienia dla inżynierów, jeśli chodzi o uproszczone obliczanie obciążeń eksplozjami.

Wyidealizowany wykres zmiany ciśnienia w trakcie obciążenia eksplozją

Wyidealizowany wykres zmiany ciśnienia w czasie pokazuje, jak zmienia się siła od różnicy ciśnień powstałej w czasie po wybuchu.

Niektóre z najważniejszych parametrów są narysowane bezpośrednio na wykresie, w tym:

  • Szczytowe nadciśnienie (Pr lub Pso ) ... Natychmiastowa fala ciśnienia, która dociera do konstrukcji, o wartości powyżej ciśnienia atmosferycznego.
  • Czas trwania fazy dodatniej (td ) ... Okres, w którym ciśnienie wywołane eksplozją powraca do wartości ciśnienia otoczenia.
  • Pęd dodatni (I) ... Całkowita energia ciśnienia eksplozji w czasie, zaistniała podczas czasu trwania dodatniego impulsu jest obliczana na podstawie pola powierzchni pod krzywą.
  • Czas trwania fazy ujemnej (td - ) ... Faza ssania - czas po fazie dodatniej, w którym ciśnienie spada poniżej ciśnienia atmosferycznego.

Należy zauważyć, że na wyidealizowanym wykresie historii ciśnienia w czasie znajdują się dwie różne krzywe. Reprezentują obciążenie od bezpośrednie falą uderzeniową eksplozji i  obciążenie od odbitej fali uderzeniowej. Oznaczone są odpowiednio linią przerywaną i linią ciągłą. Obciążenie bezpośrednie eksplozją (nazywane również obciążeniem eksplozją w polu swobodnym) zawiera powszechny w literaturze indeks „so”. Oznacza on, że fala uderzeniowa przemieszcza się raczej równolegle niż prostopadle do powierzchni obiektu. Zasadniczo fala będzie przemieszczać się wzdłuż powierzchni bez przeszkód. Przykładem jest ściana boczna, która jest równoległa do kierunku obciążenia eksplozją lub ściana tylna, która nie jest bezpośrednio wystawiona na działanie fali uderzeniowej.

Obciążenie odbitą falą uderzeniową, na które wskazuje indeks „r”, występuje z kolei w miejscu, w którym fala ciśnienia napotyka nierównoległą powierzchnię, ustawioną pod kątem do kierunku jej rozchodzenia się. Do określenia ciśnienia odbitego Pr można użyć następującego równania.

Pr = Cr Pso

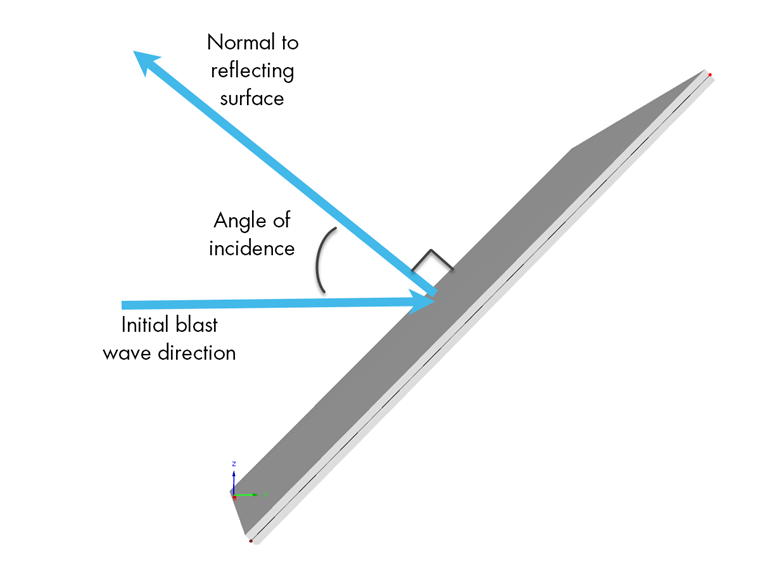

Pso jest parciem bocznym fali, a Cr jest współczynnikiem odbicia. Cr jest funkcją kąta padania oraz parcia bocznego. Poniższy rysunek pokazuje, w jaki sposób można obliczyć kąt padania, biorąc pod uwagę początkowy kierunek fali ciśnienia i fali odbitej prostopadle do powierzchni.

Po określeniu kąta padania, Rysunek 2-193, zawarty w United Facilities Criteria (UFC) 3-340-02-Structures to Resist the Effects of Accident Explosions [2], może zostać wykorzystany do określenia wartości Cr, w oparciu o szczytowe nadciśnienie.

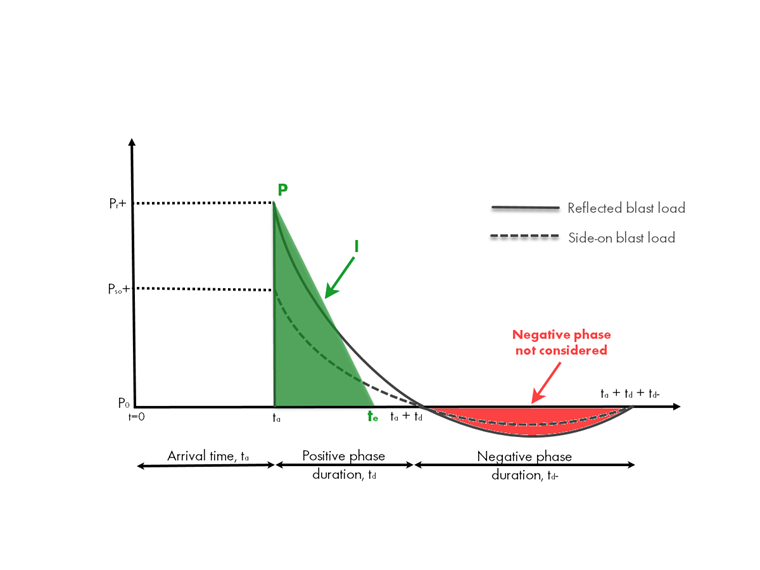

Uproszczony przebieg czasowy zmian ciśnienia w wyniku eksplozji

Na potrzeby obliczeń, wyidealizowany kształt wykresu zostaje uproszczona do rozkładu trójkątnego z natychmiastowym wzrostem i liniowym spadkiem w fazie dodatniej. Aby zachować szczytowe nadciśnienie wynikającego z wyidealizowanego rozkładu oraz wartość pędu (obszaru pod krzywą), przyjmuje się hipotetyczny czas trwania eksplozji te = 2 (I/P).

Przeprowadzone w przeszłości szeroko zakrojone badania pozwoliły określenie zależności między ciężarem ładunku wybuchowego, odległością między konstrukcją a wybuchem oraz parametrami eksplozji zdefiniowanymi na wykresie ciśnienie-czas. W instrukcjach technicznych, jak np. w odnośniku [2], parametry fali uderzeniowej są przedstawione jako funkcja znormalizowanej odległości w postaci empirycznych krzywych parametrów eksplozji.

W przypadku typowych konstrukcji często nie uwzględnia się fazy ujemnej, ponieważ analiza tej części wybuchu ma tu niewielki wpływ na wynik końcowy. Faza ujemna nabiera jednak większego znaczenia, jeżeli elementy konstrukcyjne mają mniejszą nośność w kierunku działania fali odbitej lub ich okres drgań własnych jest niewielki w odniesieniu do czasu trwania obciążenia.

Dodatkowe zmienne, które mogą mieć wpływ na wyniki analizy na potrzeby tego artykułem nie zostały tu uwzględnione. Mogą to być np. siły wywołane przez działanie wiatru lub ciśnienie dynamiczne podmuchów wiatru, ekrany akustyczne w sąsiedztwie budynku mogące dawać efekt redukcji lub wzmocnienia i obciążenia a także wewnętrzne obciążenia wywołane przez falę ciśnienia dostającą się do obiektu przez otwory konstrukcyjne.

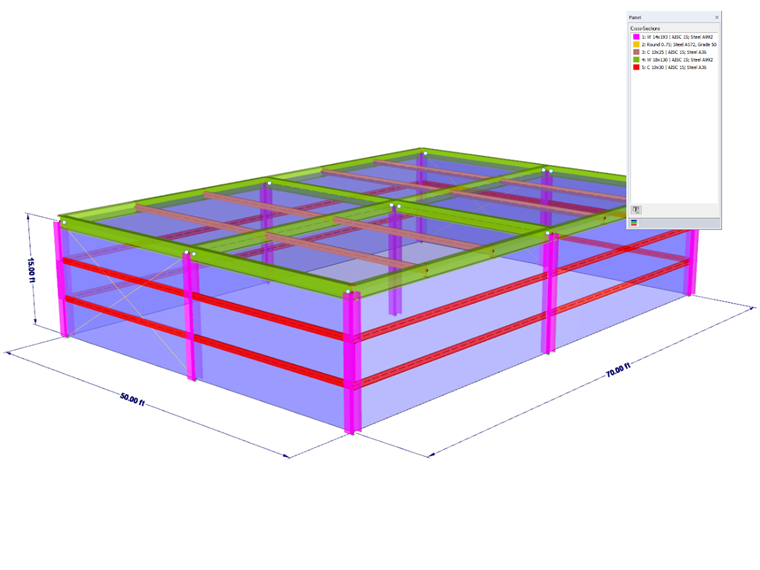

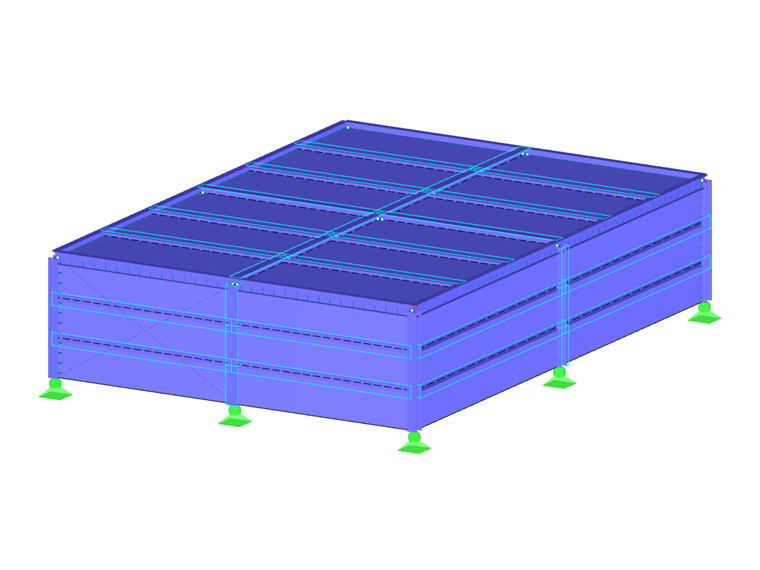

AISC Design Guide 26 - Przykład 2.1 w RFEM

Przykład 2.1 w AISC Design Guide 26 [1] stanowi doskonały punkt odniesienia dla analizy obciążenia wybuchem w programie RFEM opartej na powyższych założeniach. Budynek w przykładzie jest jednokondygnacyjną konstrukcją stalową o wymiarach ok. 15 m (50ft) x 21m (70ft) x 4,5m (15ft). Na kierunku krótszego boku budynku układ nośny stanowią usztywnione ramy z profili dwuteowych walcowane na gorąco, podczas gdy na kierunku dłuższego boku są to ramy z podobnych profili lecz nieusztywnione. Ryglówka oraz płatwie zamodelowane są przy użyciu ceowników walcowanych na gorąco. Elewacja budynku stanowią arkusze blachy fałdowej.

Przyjęto ciężar ładunku wybuchowego ok 225kg (500lb). Eksplozja ma miejsce nieco powyżej poziomu gruntu, ok 15m (50ft) od ściany frontowej konstrukcji. Na podstawie tych informacji przeskalowana odległość Z jest obliczana zgodnie z poniższym równaniem.

Skalowana odległość do przodu

Z = RW3 = 50 ft500 lb3 = 6.3 ftlb1/3

[SCHOOL.SCHOOLORINSTITUTION] Odległość od elementu do obciążenia
W Równoważna masa ładunku TNT

Ściana frontowa konstrukcji

Za pomocą przeskalowanej odległości Z można określić parametry fali nadciśnienia podane poniżej w tabeli 1 dla fali odbitej i ciśnienia fali bocznej, korzystając [2] can be utilized to directly determine the positive blast wave parameters for the reflected and side-on pressure listed below in Table 1.

Parametry obciążenia eksplozjąz rysunku 2-15 [2]wartość obliczona
odbite ciśnienie szczytowe (+)Pr = 79,5 psi-
szczytowe ciśnienie boczne (+)Pso = 24,9 psi-
impuls odbity (+)Ir = 31,0 W 1/3Ir = 246 psi ms
impuls boczny (+)Iso = 12,1 W 1/3Iso = 96,0 psi ms
Czas przybycia fali uderzeniowejta = 1,96 W 1/3ta = 15,6 ms
Wykładniczy czas trwania obciążenia (+)td = 1,77 W 1/3td = 14,0 ms
Czołowa prędkość faliU = 1.75 ft/ms-

Ponieważ ścian frontowa konstrukcji jest bezpośrednio wystawiona na falę uderzeniową, dla tej powierzchni należy przyjąć zmienne „odbite” z tabeli 1. Uproszczone podejście z wykresem trójkątnym wymaga obliczenia równoważnego czasu trwania, aby zapewnić równoważną wartość pędu (obszaru pod krzywą) w dodatniej fazie obciążenia.

te, r = 2Ir/Pr = 2 (246 psi ms)/29,5 psi = 6,19 ms

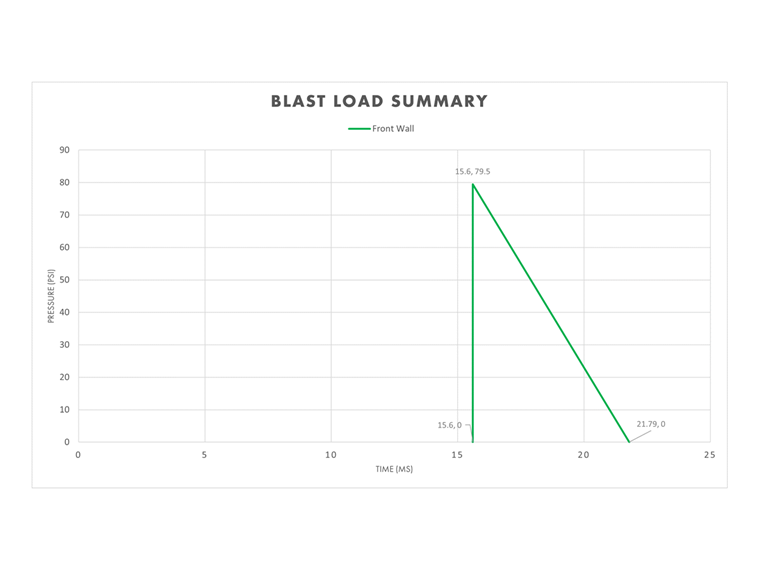

Początkowy wykres ciśnienie-czas dla ściany frontowej jest gotowy.

Ściany boczne oraz dach

Dla uproszczenia, przeskalowana odległość Z obliczona dla przedniej ściany została użyta do określenia zmiennych eksplozji także dla ścian bocznych i dachu budynku. Z tego względu wartości poprzeczne podane w tabeli 1 powyżej posłużą do definiowania wykresu ciśnienie-czas dla tej części budynku. Można oczywiście przeprowadzić bardziej szczegółowe obliczenia, aby uwzględnić redukcję fali uderzeniowej w zależności od odległości ładunku wybuchowego od ściany bocznej i dachu.

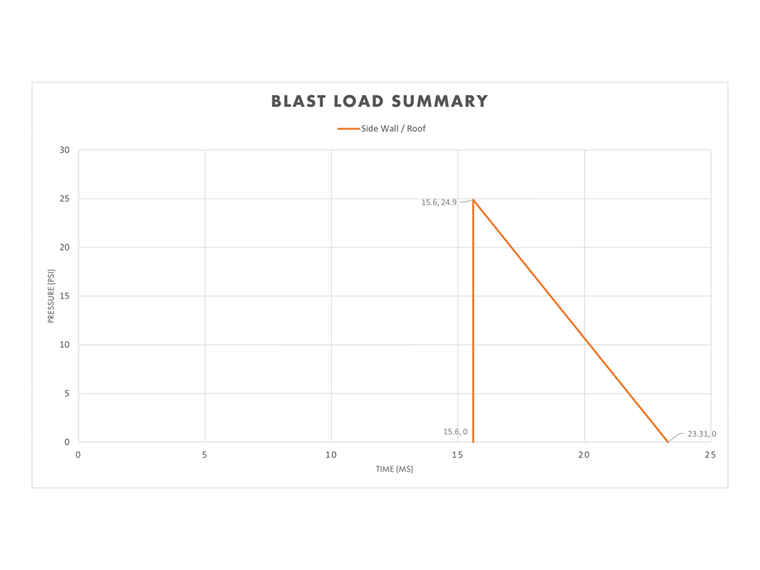

Równoważny czas trwania te jest obliczany przy użyciu zmiennych „bocznych”.

te, so = 2Iso/Pso = 2 (96,0 psi ms)/24,9 psi = 7,71 ms

Ściana tylna

Przeskalowana odległość Z dla ściany tylnej została zmodyfikowana w celu uwzględnienia długości budynku. Odległość całkowita wynosi teraz 15m+21m (50ft + 70ft), co daje w sumie ok 36m (120ft). Dlatego Z obliczono w następujący sposób.

Skalowana odległość od ściany tylnej

Z = RW3 = 120 ft500 lb3 = 15.1 ftlb1/3

[SCHOOL.SCHOOLORINSTITUTION] Odległość od elementu do obciążenia
W Równoważna masa ładunku TNT

Rysunek 2-15 z [2] może być ponownie wykorzystany do określenia parametrów fali nadciśnienia wymienionych w Tabeli 2 dla ciśnienia bocznego.

Parametry obciążenia eksplozjąz rysunku 2-15 [2]wartość obliczona
szczytowe ciśnienie boczne (+)Pso = 4,60 psi-
impuls boczny (+)Iso = 5.54W1/3Iso = 44,0 psi ms
Czas przybycia fali uderzeniowejta = 8,32 W 1/3ta = 66,0 ms
wykładniczy czas trwania obciążenia (+)td = 3,11 W 1/3td = 24,7 ms
Czołowa prędkość faliU = 1,26 stopy/ms-

Równoważny czas trwania obciążenia te dla ściany tylnej można obliczyć za pomocą odpowiednich zmiennych wymienionych powyżej.

te, so = 2Iso/Pso = 2 (44,0 psi ms)/4,60 psi = 19,1 ms

Ponieważ ściana tylna znajduje się na wysokości 4,5m (15ft) powyżej wysokości terenu, na którym ma miejsce eksplozja, wzrost ciśnienia nie następuje natychmiast. Do obliczenia czasu do osiągnięcia szczytowego ciśnienia t2 wykorzystuje się raczej prędkość fali uderzeniowej, wysokość tylnej ściany i czas po którym fala osiągnie ścianę.

t2 = L1/U + ta = 15,0 stopy/1,26 stopy/ms + 66,0 ms = 77,9 ms

Teraz można określić czas pozostały do końca obciążenia eksplozją tf.

tf = t2 + te,so = 77.9 ms + 19.1 ms = 97.0 ms

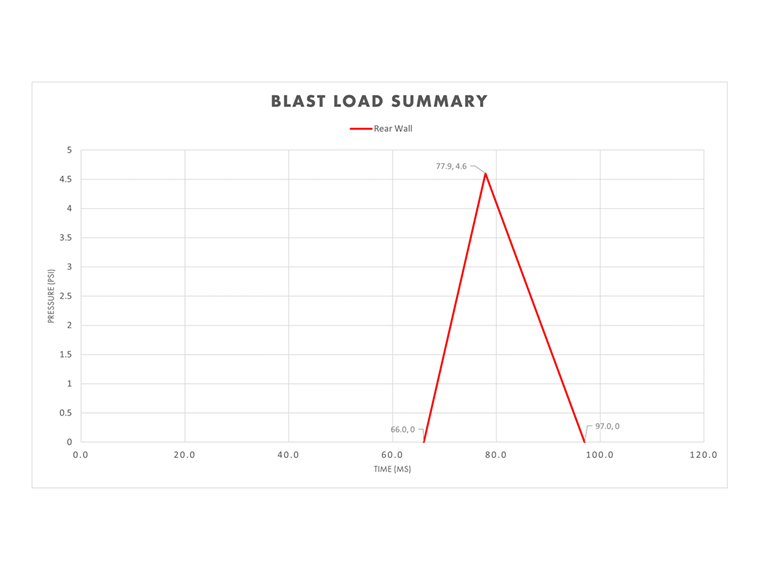

Jeżeli połączymy wszystkie obliczone powyżej wielkości dla tylnej ściany, wykres ciśnienie-czas dla tego odcinka budynku będzie kompletny.

Podsumowanie obciążenia eksplozją

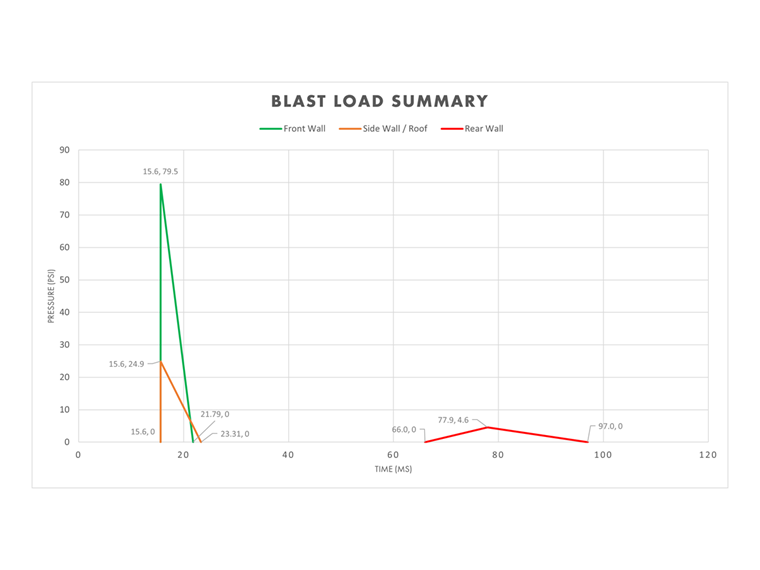

Dach, ścianę frontową, boczną i tylną można połączyć na wspólnym wykresie, aby pokazać całkowite ciśnienie w czasie i zilustrować, jak fala ciśnienia wpływa na różne obszary konstrukcji w czasie.

Informacje te można teraz zaimportować do programu RFEM i modułu dodatkowego RF -DYNAM Pro -Forced Vibrations w celu zdefiniowania wykresu czasowego dla obciążenia.

Zastosowanie w RFEM

Po zdefiniowaniu wykresów ciśnienia w czasie dla różnych elementów budynku, informacje te można przenieść do modułu dodatkowego RF-DYNAM Pro-Forced Vibrations w programie RFEM.

Zanim możliwe będzie przeprowadzenie analizy przebiegu czasowego, konieczne jest skorzystanie z modułu dodatkowego RF -DYNAM Pro -Natural Vibrations, aby określić częstości oraz postacie drgań własnych konstrukcji. Ta część analizy nie jest szczegółowo omówiona w tym artykule.

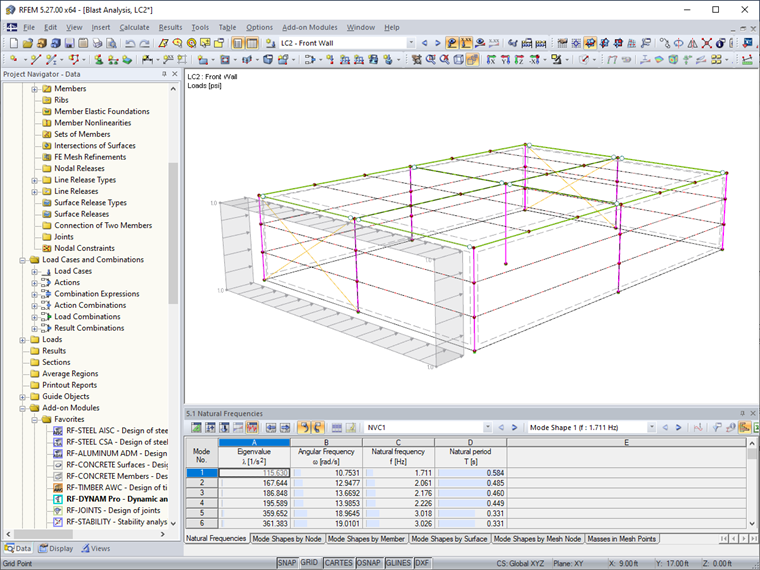

W celu przeprowadzenia analizy przebiegu czasowego w programie RFEM stosowane jest ogólne obciążenie powierzchniowe w postaci trzech oddzielnych przypadków obciążenia, które symulują lokalizację obciążenia eksplozją na różnych częściach konstrukcji: PO1 - ściana przednia, PO2 - ściana boczna/dach i PO3 - ściana tylna. Użyto wartość jednostkową 1 kip/ft2, ponieważ wartość ta jest następnie skalowana przez funkcje przebiegu eksplozji w czasie.

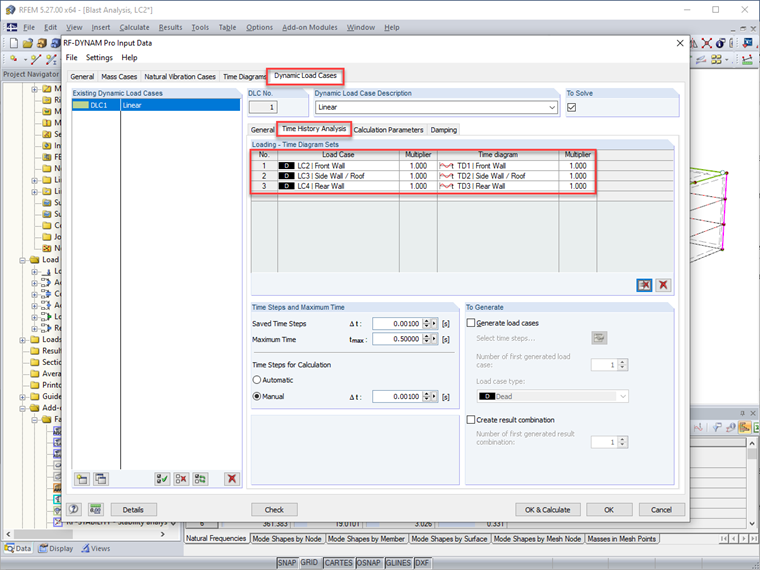

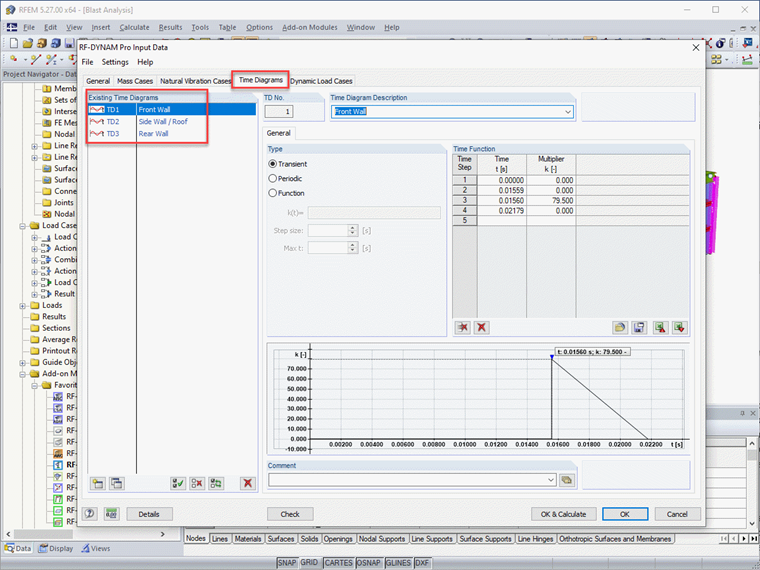

W RF -DYNAM Pro - Forced Vibrations, wykresy czasowe zostały definiowane dla każdego obszaru konstrukcji.

Należy pamiętać, że każdy z wykresów czasowych odzwierciedla informacje określone powyżej, takie jak ciśnienie szczytowe i równoważny czas trwania obciążenia dla ściany frontowej, ścian bocznych/dachu i ściany tylnej.

Po zdefiniowaniu wykresów czasowych ogólne obciążenia powierzchniowe w programie RFEM zostały bezpośrednio powiązane z odpowiednim wykresem.

Przed przeprowadzeniem analizy w module dodatkowym należy również ustawić dodatkowe zmienne, takie jak solwer do liniowej analizy Newmarka, maksymalny czas trwania analizy równy 0,5 sekundy oraz wielkość kroku czasowego równą 0,001 sekundy w tym przypadku. Ponadto współczynniki tłumienia Rayleigha a i β są ustawiane w module dodatkowym za pomocą naturalnej częstotliwości kątowej z dwóch dominujących postaci drgań własnych, przyjmując współczynnik tłumienia Lehra wynoszący 2 %.

Kiedy wszystkie istotne informacje dla analizy czasowej są zdefiniowane, można przeprowadzić obliczenia w RFEM i RF-DYNAM Pro. Za pomocą narzędzi do weryfikacji, takich jak monitorowanie historii przebiegu czasowego w programie RFEM, można ocenić reakcję i bezpieczeństwo konstrukcji w trakcie trwania eksplozji. Szczegółowo zilustrowany przykład 2.1 z AISC Design Guide 26 2.1 [1] w RFEM omówiono w webinarium [1] w RFEM znajduje się we wcześniejszym webinarium Analiza historii wybuchu w RFEM.

Autor

Amy Heilig, PE

Amy Heilig, PE

Prezes - Inżynier ds. sprzedaży i wsparcia technicznego w biurze w USA

Amy Heilig jest dyrektorem generalnym biura w USA, znajdującego się w Filadelfii. Ponadto, zajmuje się sprzedażą i wsparciem technicznym oraz nadal pomaga w rozwoju programów firmy Dlubal Software na rynek północnoamerykański.
