Czy przy obliczaniu układu konstrukcyjnego z prętami rozciąganymi zgodnie z analizą drugiego rzędu należy aktywować efekt korzystny z powodu sił rozciągających?

Odpowiedź

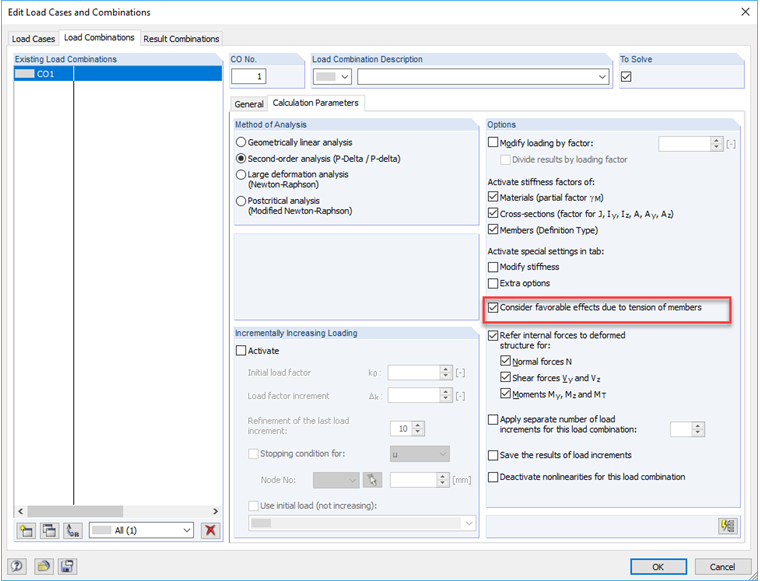

Zazwyczaj pole wyboru "Uwzględnić korzystne oddziaływania wynikające z rozciągania prętów" jest odpowiednie dla każdego układu konstrukcyjnego.

Normy zawierają przepisy uwzględniające korzystne oddziaływanie z mniejszym częściowym współczynnikiem bezpieczeństwa jako oddziaływaniem. Różne częściowe współczynniki bezpieczeństwa wymagałyby jednak nieproporcjonalnego nakładu pracy.

Program RFEM i RSTAB zapewnia opcję generowania sił rozciągających na zero. Takie podejście jest bezpiecznym rozwiązaniem. W tym celu należy usunąć zaznaczenie pola wyboru.

Z drugiej strony normy odnoszą się również do oddziaływań. W związku z tym dla każdego działania można by zdecydować, czy ma ono korzystny czy niekorzystny wpływ. Działanie, które ma globalnie niekorzystny wpływ, może mieć lokalny korzystny wpływ. Jeżeli siły osiowe mają zostać uwzględnione w obliczeniach jako niezmienione, należy zaznaczyć to pole wyboru.

Słowa kluczowe

Analiza drugiego rzędu Siły rozciągające Siła rozciągająca

Literatura

[1]   Petersen, C. (1982). Statik und Stabilität der Baukonstruktionen (2nd ed.). Wiesbaden: Vieweg & Sohn.
